I. Productintroductie

FKSB-2000-tester voor de identificatie van een levende kabel wordt gebruikt om een ​​specifieke kabel in een bundel kabels te identificeren tijdens de installatie, migratie, onderhoud en storingen van de stroomkabel. Het heeft de kenmerken van een nauwkeurige, snelle, eenvoudige bediening en een breed toepassingsbereik. . Het is een onmisbaar testinstrument voor kabelconstructie- en onderhoudswerkzaamheden.

II. Productprincipe

Het instrument bestaat uit een kabelidentificatiezender, een kabelidentificatieontvanger, een zendkaliber en een ontvangende remklauw en een uitgangssignaalverbindingslijn. Het heeft high-power stroompuls output; on-site ontvangst signaal beschikt over helder, licht en flexibel, hoge gevoeligheid, kan effectief on-site stroomfrequentie-interferentie onderdrukken; accuraat en snel oordeel; betrouwbaar beschermingscircuit, niet bang voor output kortsluiting; grote bek ф150 geschikt voor verschillende dwarsdoorsneden Gebieden kabel; interne high-power scheidingstransformator, de operator heeft geen elektrisch direct contact met het lichtnet. Grote garantie voor persoonlijke veiligheid. Wanneer de kabel wordt geïdentificeerd, is het niet nodig om de twee uiteinden van de kabel los te koppelen van de stroomverdelingsapparatuur. De kabel kan online worden geïdentificeerd terwijl de kabel onder spanning staat, wat de efficiëntie van de identificatie verbetert en de directe en indirecte effecten die worden veroorzaakt door stroomuitval aanzienlijk vermindert. Economisch verlies.

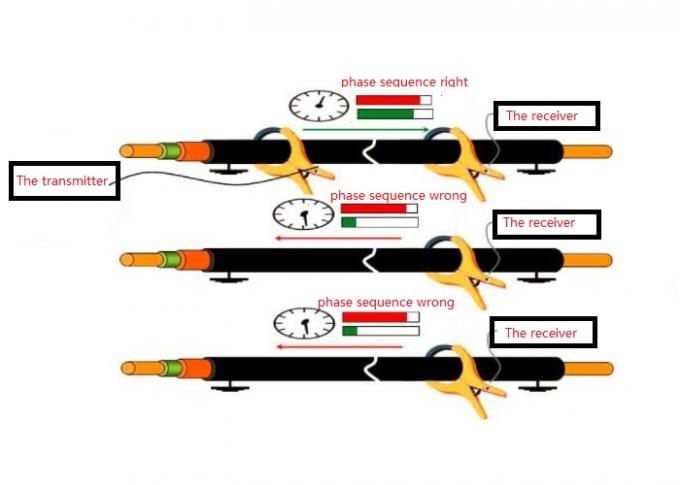

De zender en ontvanger van het FKSB-2000-instrument voor de identificatie van live-kabels maken gebruik van single-chip codeer- en decoderingstechnologie en PSK-technologie die op grote schaal wordt gebruikt op het gebied van communicatie. Een fase-gecodeerd signaal met een gemiddelde waarde van 0 wordt verzonden op de verzendende caliper, en de enkele chip-ontvanger in de ontvanger filtert het ontvangen signaal via hardware en software, en voert dan fase-identificatie uit. Richt de pijl die de remklauw en de ontvangende remklauw uitzendt naar het uiteinde van de kabel. Wanneer de remklauw van de ontvanger een kabel klemt, heeft de ampèremeter van de ontvanger de juiste voorspanning met een hoorbare en zichtbare indicatie. Bij het klemmen van de andere kabels is de ampèremeter voorgespannen en is de stroomrichting tegengesteld aan de stroomrichting van de geïdentificeerde kabel en is er geen geluids- en lichtindicatie. Dit belichaamt het * vermogen van de geïdentificeerde doelkabel. Het is gemakkelijk om een ​​duidelijke identificatie van de geïdentificeerde kabel uit meerdere kabels te maken. Bovendien, aangezien de signaalstroomintensiteit op de geïdentificeerde kabel hetzelfde is, ontvangen de ontvangende remklauwen dezelfde elektromagnetische signaalsterkte langs de kabel, en de geïdentificeerde kabel wordt niet beperkt door de lengte van de geïdentificeerde kabel.

III. Kenmerken

1. Combineer de laadidentificatie en de niet-elektrische identificatiefunctie in één. Het is niet alleen geschikt voor de identificatie en beoordeling van de uitschakelkabel, maar ook geschikt voor de identificatie en beoordeling van de kabel met het punt. De bediening is extreem eenvoudig en gemakkelijk in gebruik.

2. De kabel-ID is anders dan de conventionele ID. Het maakt gebruik van de nieuwe communicatietechnologie van zui. De zender gebruikt de single-chip technologie om het uitgezonden signaal te coderen en te voeden en koppelt het signaal aan de kabel. De ontvanger in de ontvanger ontvangt het signaal. Fase-gecodeerde signaaldecodering en fase-identificatie. De doelkabel wordt geïdentificeerd uit een grote bundel kabels op basis van de * karakteristiek van de signaalfasekenmerken op de doelkabel. Daarom zijn de werkprestaties betrouwbaar en kan de ultra lange kabel ook nauwkeurig worden onderscheiden. Het is een licht, compact, compact en draagbaar instrument. Geschikt voor alle typen hoog- en laagspanningskabels.

IV. Samenstelling en functie

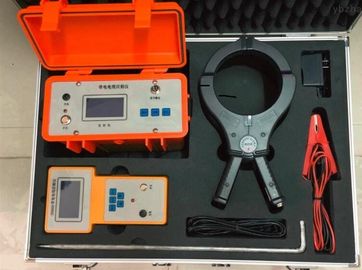

De identifier bestaat voornamelijk uit de volgende zes delen.
1. Signaalzender: een hoogfrequent elektromagnetisch signaal dat een bepaalde hoeveelheid vermogen afgeeft, toegepast op een vooraf geïdentificeerde stroomuitval- of stroomkabel en een constante stroom op de kabel produceert.

2. Signaalontvanger: het signaal gedetecteerd door de koppelingsklem wordt weergegeven in de vorm van roostertijd, getalgrootte en zoemer. De operator beoordeelt op basis van de sterkte van het ontvangen signaal.

3. Koppelbektang: gebruikt voor het verzenden en ontvangen van elektromagnetische signalen (de buigtang en de opbektang worden door elkaar gebruikt).

4. Oplader: wordt gebruikt voor het opladen van de signaalzender en ontvanger.

5. Direct aangesloten signaallijn: het is een rode en zwarte dubbele klemlijn, die wordt gebruikt voor directe identificatie van de stroomuitvalkabel.

6. Koppelingstangverbinding: voor het koppelen van tangen aan signaalzender en ontvanger

V. Belangrijkste technische kenmerken

5.1 Zenderdeel
1. Uitgangssignaal: output sinusvormige wisselstroomsignalen van vier frequenties, namelijk lage frequentie, middenfrequentie, hoge frequentie en radiofrequentie.
2. Uitgangsvermogen: constant uitgangsvermogen, laag, gemiddeld en hoog drie (maximaal niet minder dan 6).
3. Uitvoermodus: directe verbindingsmethode, koppelingsmethode.
4. Impedantieweergave: binnen 25500 ohm.
5. Load matching: automatische matching.
6. Weergave-interface: groot scherm LCD Chinees, grafisch display, met achtergrondverlichting.
7. Stroombron: standaard 1ste 1,2V oplaadbare batterij 6 secties, 500 keer opladen en ontladen.
8. Standby-tijd: meer dan 8 uur, stroomtoevoer.
9. Oververhitting en overstroom: automatische bescherming.
10. Werktemperatuur: -20 ° C - 50 ° C
11. Volume: 265 × 125 × 210 mm
12. Gewicht: 2 kg

5.2 Ontvangstdeel
1. Ontvangfrequentie: ontvangst van sinusvormige AC-signalen van vijf verschillende frequenties, namelijk lage frequentie, middenfrequentie, hoge frequentie, radiofrequentie, 50 Hz.
2. Ontvangstmodus: koppeltang.
3. Signaalinterface: digitale interface, lengte van raster en geluidsbuffer
4. Weergave-interface: grootbeeld LCD Chinees, grafisch display, met achtergrondverlichting.
5. Krijg controle: handmatige aanpassing, dynamisch bereik 000 - 100db.
6. Detectielengte: wanneer de kabel rechtstreeks wordt aangesloten, is de maximale lengte 15 KM. Bij het koppelen van de kabel kan de eerste koppeling 3 km meten en de koppeling is oneindig vele malen.
7. Stroombron: standaard 5e 1,2 V oplaadbare batterij 6 secties, 500 keer opladen en ontladen.
8. Standby-tijd: meer dan 12 uur, stroomsterkte.
9. Oververhitting en overstroom: automatische bescherming.
10. Werktemperatuur: -20 ° C - 50 ° C.
11. Volume: 126 × 43 × 230 mm
12. Gewicht: 1,0 kg
