SF6-gasisolatie AC Hipot-testapparatuur AC Hipot-analysator 80KV 100mA

Gasisolatie AC Hipot Analyzer, AC bestand tegen spanningstest, SF6-gasisolatie

I. Productbeschrijving

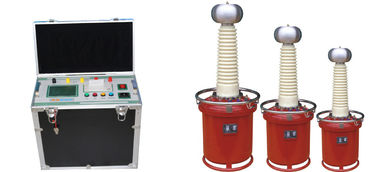

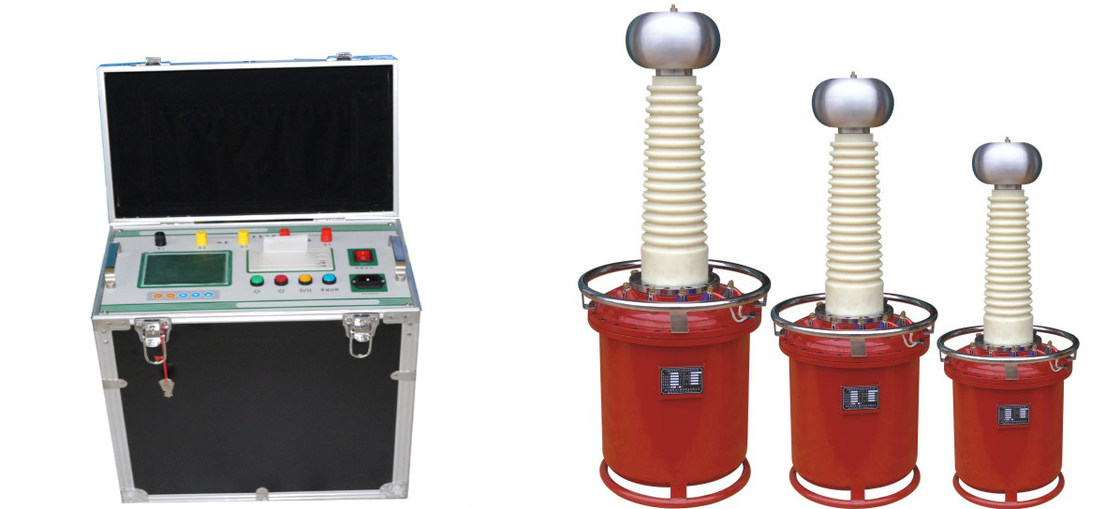

Model CQSB-8KVA / 80KV, is ontworpen voor AC-diëlektrische test. Voor AC-test werkt het op een vermogensfrequentie50 / 60Hz. De HV-booster neemt SF6-isolatie om het gewicht zelf te verminderen dan olie-ondergedompelde isolatie of e- poxyharsisolatie.

Automatische boosting, automatische timing, automatisch uitschakelen, en geeft pass of fail weer; Als de test mislukt, dan kan de break-down / ARC-spanning, meer dan de stroom worden geregistreerd voor analyse, het kan ook worden bestuurd door een computer, handig voor de consument om te gebruiken.

II. toepassingen:

AC-test voor schakelinrichtingen, transformatoren, motors.etc; De testset is intelligenter instrument, op grote schaal gebruikt voor elektrische test in verschillende fabrieken en instituten.

III. functies

1. SF6 gasisolatie op HV booster
2. Microprocessor gestuurd
3. Digitaal beeld
4. Hoge nauwkeurigheid
5. Hoge resolutie;
6. Auto Timing
7. Volledig beschermingen
8. Alarm
9. Auto Timing

IV. Producteigenschappen:

1. Automatische bedieningsmodus;
2. Menu met gids, gemakkelijk te bedienen, zelfs voor diegene die de gebruikershandleiding nog niet gelezen heeft
3. Verhoogde snelheid geregeld in de automatische modus. Terwijl de testspanning 80% is, wordt de boostsnelheid langzaam automatisch verlaagd;
4. Sommige fasen kunnen tijdens het boostproces worden ingesteld. De apparatuur kan op elk moment tijdens het boost-proces worden opgeschort. De functie is nuttig voor de operator om te observeren of te diagnosticeren;
5. Terwijl de test is voltooid, geeft een ander alarmgeluid het testresultaat weer. ondertussen passeren of falen ook weergegeven op het scherm;
6. Als de test mislukt, dan kan de afbreek / ARC-spanning overstroom worden geregistreerd voor analyse;
7. AC hoge stroom wordt direct gemeten door de door Rogowski aangedreven spoel;
8. Wachtwoordontwerp om ongeautoriseerde bediening te voorkomen;
9. Ingebouwde microprinter;
10. Sterk anti-interferentie vermogen
11. RS232-interfacecommunicatie met computer, test en rapport opslaan op computer;
12. Volledige bescherming tegen overstroom, overspanning, flash-over;

V. Technische sp ecificaties:

1. Uitgang: 0-80KVac, 100mA, sinusgolf,
2. Capaciteit: 8KVA
3. Timing-bereik: 0-999S
4. Voltage meetnauwkeurigheid: ≤1,5% (FS) +3 beten
5. Valutagroeidichtheid: ≤ 1,5% (FS) +3 beten
6. Duur: 5 minuten bij nominale capaciteit
7. Ingangsspanning: AC220V ± 10% 50 / 60Hz ± 1
8. Omgevingstemperatuur: -8 ℃ ~ 50 ℃
9. RH: 85%, geen dauw
10. Zeeniveau boven: 1000 meter of lager
11. Grootte en gewicht
12. Voor testtransformator: 300X210X530mm, 28KG
13. Voor bedieningspaneel: 540X430X380mm, 22Kg
