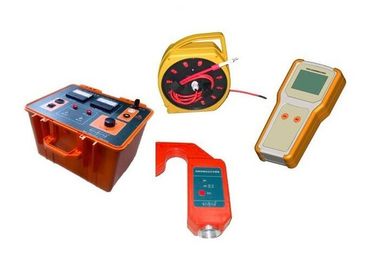

Duurzaam hoogspanningsmeetapparatuur, kabelplaatslocatieapparatuur

Ondergrondse kabelidentificatie-testtester, ondergronds leidingsysteem voor buisleidingen en kabels

I. Toepassing en beschrijving

1. Toepassen op een klein stroomgeleidingssysteem met neutrale aarding.

2. Wordt gebruikt voor het detecteren van de metallische aardingsfout in de bovenleiding, aardingsfout van de aarding, aardingsfout van de weerstand enzovoort.

3. Werkbaar voor een defecte lijn, gelden voor de branche

4. Ultralicht frequentiesignaal om invloed van de condensator te vermijden. Makkelijk om de hoge resistieve fout te vinden

5. Maak de storing herkenbaar door een hoogspanningssignaal, gemakkelijk te vinden

6. Veilige zender door zwarte en kort: sluitenfunctie

7. Hoog gevoelige sensor, open ontwerp en eenvoudig op te hangen

8. Draadloze transmissie, veilig en betrouwbaar

9. Flexibele voeding. Zender is werkbaar door netspanning en elektrische generator. Sensor en ontvanger zitten op een droge batterij

10. Licht en gemakkelijk te dragen

11. De ontvanger heeft een grote LCD-display-interface, die de huidige golfvorm en de huidige waarde kan tonen

II. Technische data

1. Locatie nauwkeurigheid: 0.2m

2. Specificatie van zender:
open circuit spanning: fundamentele golf geldig 0 ~ 28kV
kortsluitstroom: fundamentele golf geldig 0 ~ 35mA (impuls DC, piekwaarde 100mA)
uitgangsfrequentie: 1Hz

3. Communicatieafstand tussen ontvanger en zender: ≥30m

4. Zendervermogen: AC 220V, of elektrische generator

5. Zendervermogen: Max. 900 W

6. Voedingsvermogen van de sensor: drie AAA-alkalinebatterijen

7. Ontvangstvoeding: vijf AA-alkalinebatterijen

8. Dimensie: zender 455mmx355mmx310mm
Sensor 180mmx100mmx35mm
Ontvanger 205mmx200mmx35mm

9. Gewicht: zender 15kg
Sensor 0,45 kg
Ontvanger 0,45 kg

10. werkende staat:

Temperatuur -10 ℃ -40 ℃

Vochtigheid 5-90%

Hoogte ≤4500m

III. Technisch voordeel

1. Goede oplossing voor het lokaliseren van een enkele fase naar aardfout
2. Dit is van toepassing op aardlekbeveiligingssystemen met een lage stroomsterkte van de bovenleiding.
3. Gebruik deze om de aardfout te lokaliseren wanneer de lijn uitvalt wanneer er een aardingsfout optreedt
