Auto Variërende ondergrondse kabeldetector, geavanceerde draadtracer met zender

Ondergrondse kabeldetector, kabelkortsluitingsfouttester, geavanceerde draadtracer

I. Productintroductie

Elektrische technici komen vaak de noodzaak tegen om kabels of bedrading bij te houden en moeten vaak bepalen welke zekering is aangesloten. Naar een specifiek circuit of om metalen buizen, verwarmingsbuizen of ondergrondse kabels te identificeren en volgen. De kabeldetector kan gebruikersassistentie zijn.

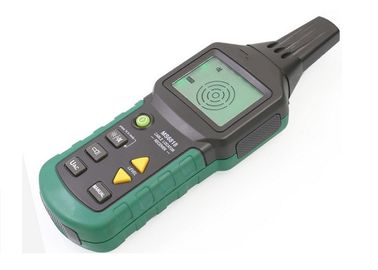

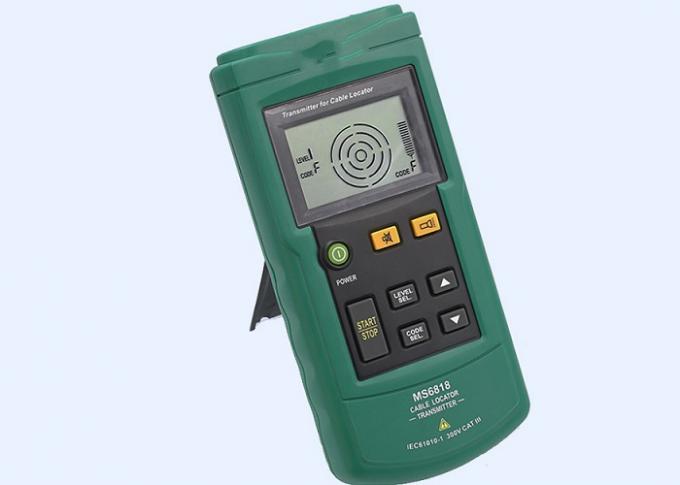

Het MS6818-testapparaat bestaat uit een signaalzender en een ontvanger, die veel worden gebruikt bij de constructie en het onderhoud van communicatiekabels, stroomkabels, metalen buizen en nog veel meer. Stroom- en spanningsgeleidende kabels, elektrische circuits, leidingen, water- en verwarmingsleidingen, zekeringen, schakelaars kunnen allemaal worden gelokaliseerd. Kortsluiting en onderbrekingen van diverse lijnen en kabels kunnen worden gedetecteerd. Beter nog, de detectie is niet alleen ondergronds maar ook in muren en beton mogelijk.

II. Werkend principe

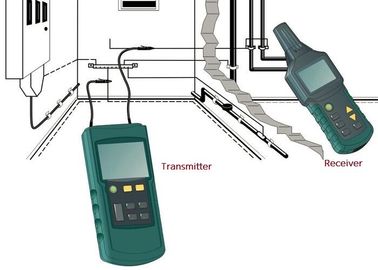

De kabeldetector bevat een zender en een ontvanger. De zender levert een gemoduleerde wisselspanning aan de corresponderende kabel, de AC-spanning creëert een elektrisch veld rond de kabel, de ontvanger is uitgerust met een spoel, wanneer de ontvanger dicht bij de corresponderende elektrische geleider wordt geplaatst, zal de flux van het signaal doorgaan de spoel en gaat de ontvanger binnen. Dit fenomeen is ook bekend als coil penetrating. het zal een zeer kleine spanning in de spoel produceren, de elektronische schakeling van de ontvanger berekent deze spanning en geeft deze op het LCD weer. Het verzonden signaal van de tester is digitaal gecodeerd. Dit zorgt ervoor dat het signaal duidelijk kan worden ontvangen door de ontvanger, om interferentie in de velden te voorkomen, bijv. Elektronische fluorescentielampen, veroorzaakt door ballast of convertor.

III. Toepassing

Dit instrument wordt veel gebruikt in de constructie van communicatiekabels, de constructie van de stroomkabel, de constructie van pijpleidingen, de communicatiekabel met voedingsschakeling en het onderhoud van elektrische verwarmingsleidingen is een onmisbaar hulpmiddel voor personeel in de frontlinie van bouw en onderhoud.

• Detectie van de legroute van kabels, elektrische leidingen en watertoevoerleidingen begraven in muren en onder de grond
• Detecteer kabels die zijn ingegraven in muren en ondergronds, gebroken in elektrische leidingen en kortsluiting
• Zekeringen en hun veiligheidscircuits vinden
• Op zoek naar afgedekte stopcontacten en aansluitdozen
• Zoek naar open circuit- en kortsluitingsfouten in het elektrische verwarmingscircuit onder de vloer
• Zoek de storing of kortsluiting van de kabel in de muur of op aarde
• Volg kabels in de muur of op aarde
• Zoek de lont en bescherm hem
• Zoek de storing of kortsluiting van leidingen onder de vloer
• Volg een metalen leiding in het project van ware of heet

IV. Technische kenmerken

• Zender met DC-voltmeterfunctie, lineaire meting 12 tot 400 V AC- en DC-spanning
• De zender kan het ingestelde zendvermogenniveau, de zendcode, batterij-informatie, gemeten externe spanningswaarden en -types en externe waarschuwingssymbolen voor hoge spanning weergeven, deze signalen kunnen ook op de machine worden ontvangen en weergegeven.
• De zender heeft een zelftestfunctie en de gevoeligheid van de ontvanger kan automatisch of handmatig worden aangepast
• De ontvanger heeft een automatische frequentie sweep-functie en de zender en ontvanger hebben een mute-functie, wat handig is voor rustige tests in ziekenhuizen, enz.
• Er kunnen extra zenders worden voorzien om meerdere signalen uit te breiden of te differentiëren
• Compact, duurzaam en gemakkelijk mee te nemen
• Gevoeligheid van ontvanger kan worden geselecteerd
• Auto Variërend,
• Auto Power Off
• Achtergrondverlichting en werkverlichting

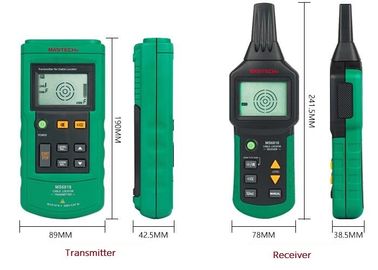

V. Technische gegevens

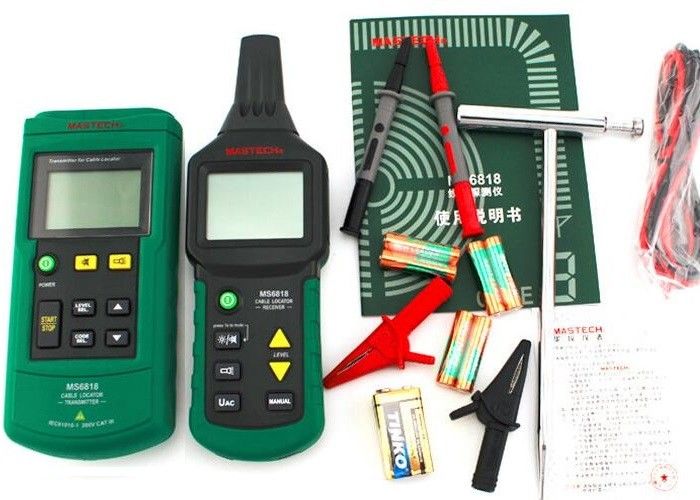

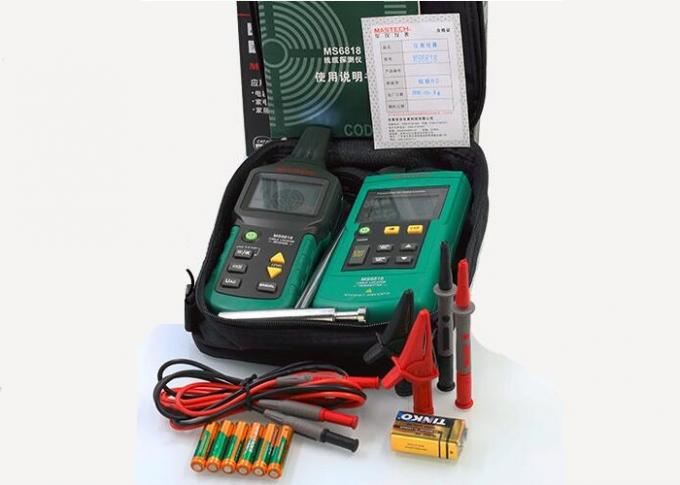

VI. Hoofdleveringslijst
