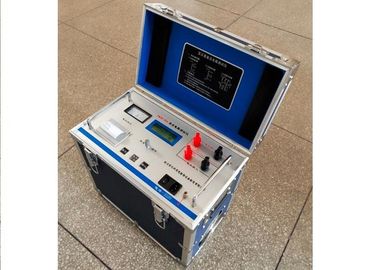

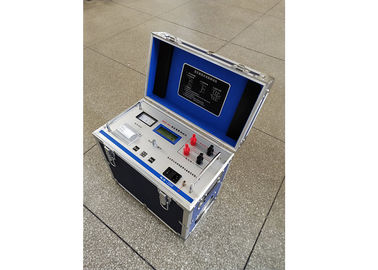

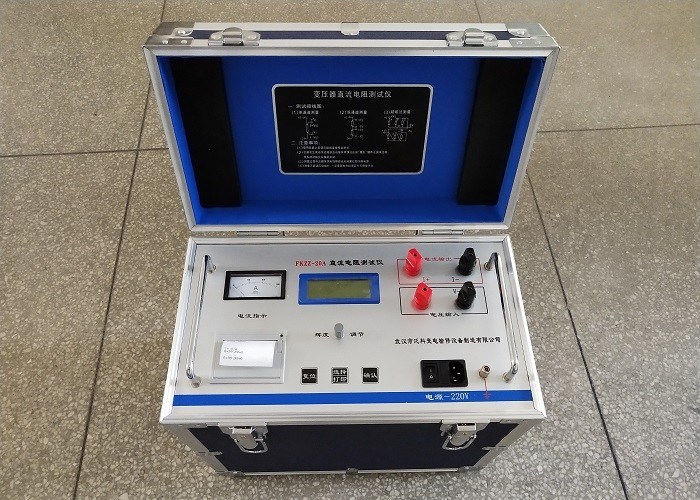

De automatische van het de Testmateriaal van de Temperatuurstijging Test van de het Kanaalgelijkstroom Weerstand Dubbele van Transformator

Meetapparaat van de het Kanaalgelijkstroom Weerstand van de machtstransformator het Dubbele, de Test van de Temperatuurstijging, Automatische Test

I. productenbeschrijving en Toepassing

De test van de transformatorgelijkstroom weerstand is één van het belangrijkste testpunt in de afgewerkt product en halffabrikaatfabriekstest, installatie en overhandigt test in de transformator vervaardigend en in de preventieve test van de stroomsector kan het productietekorten zoals losheid, bundelgebrek en gebroken lijn in het materiële selectie, lassen en verbindingsdeel van de transformatorrollen en het verborgen gevaar effectief vinden bestaand na het lopen.

Om de vraag naar snelle meting van transformatorgelijkstroom weerstand te ontmoeten. Ons bedrijf heeft een nieuwe generatie van gelijkstroom-weerstandsmeetapparaat door van eigen technische voordelen gebruik te maken ontwikkeld. Gebruikend de gloednieuwe technologie van de derde-generatievoeding, heeft het klein volume, lichtgewicht en grote outputstroom, enz.

De volledige machine wordt gecontroleerd door één enkele spaandermicrocomputer (SCM), voltooit de gehele machine zelfinspectie, automatisch gegevens - verwerking en vertoning, enz., en bezit automatische lossing en van de lossingsaanwijzing functies. Het materiaal heeft hoge nauwkeurigheid en de gemakkelijke verrichting, het kan snelle meting van transformatorgelijkstroom weerstand realiseren.

II. eigenschappen

1. Het meetapparaat heeft grote outputstroom (maximum20a) en hoog het laden voltage (kan output 50V).
2. Het heeft een brede metingswaaier (0Ω-40KΩ), kunnend alle aanleidinggevende gelijkstroom-weerstanden van transformatoren en instrumententransformator, enz. meten.
3. De machine bezit de automatische magnetische bijwonende functie, en gebruikt high-low opwinding van het voltagekoord voor het testen van de winding van YND11large-Capaciteit ijzer-kern vijf-legged zwakstroom en hoek-gezamenlijke transformator. Intern, verbindt het meetapparaat automatisch winding volgens de geselecteerde fasen snelle en correcte meting van de zwakstroomwinding kunnen realiseren. Het kan aan de eis ten aanzien van tijd tijdens de test die van de temperatuurstijging voldoen van transformator, met twee kanalen voor meting, bemonstering in real time en printout, eenvoudig en geschikt de test van de temperatuurstijging zijn maakt.
4. Het heeft beschermende kring en hoge betrouwbaarheid geperfectioneerd. Met het groot kleurenscherm om de getoonde gegevens hoogst leesbaar te maken.
5. Het meetapparaat kenmerkt een eeuwige kalender, opslag van 100 reeksen gegevens en de automatische temperatuurberekening, enz., zal het geen gegevens wanneer sluiting verliezen. Het is ook uitgerust met de u-Schijf interface voor het uitvoeren van gegevens voor controle.
6.  Het heeft een RS485-communicatie interface kan met de controlesoftware van de hogere computer samenwerken. Het kan afstandsbediening en meting realiseren.
7. Het materiaal kan demagnetization automatisch leiden, zal het transformatorremanence verminderen en zal de moeilijkheid in het sluiten vermijden.
8. Het materiaal heeft de bescherming en de alarmfunctie tegen misconnection van AC380V-voeding, zal het de schade toe te schrijven aan misoperation verminderen.
9. Het bezit ook kenmerken zoals brede toepasselijke temperaturen, hoge nauwkeurigheid, schokondoordringbaar maken, anti-interference, hoge stabiliteit en portabiliteit. Het heeft een audioalarm voor lossing en de duidelijke lossingsaanwijzingen, deze functie kunnen ook misoperation verminderen.

III. technische Parameters

1.Output voltage: 50V

2.Test huidig toestel: 20A, 10A, 3A, 1A, 15mA

3.Test waaier bij elk toestel:

      20A: 0Ω~2Ω

      10A: 0.002Ω~4Ω

      3A: 0.006Ω~13Ω

      1A: 0.02Ω~40Ω

      15mA: 30 Ω~4KΩ

4. Testnauwkeurigheid:  0.2%±0.0002mΩ

5.  Minimumresolutie: 0,0001 mΩ

6.  Inputmacht: AC220V±10%; 50Hz±1Hz

7.  Het werk temperatuur: -20℃-40℃

8.  Relatieve vochtigheid: ≤90%RH, geen vochtigheidscondensatie
