I. Productomschrijving en toepassing

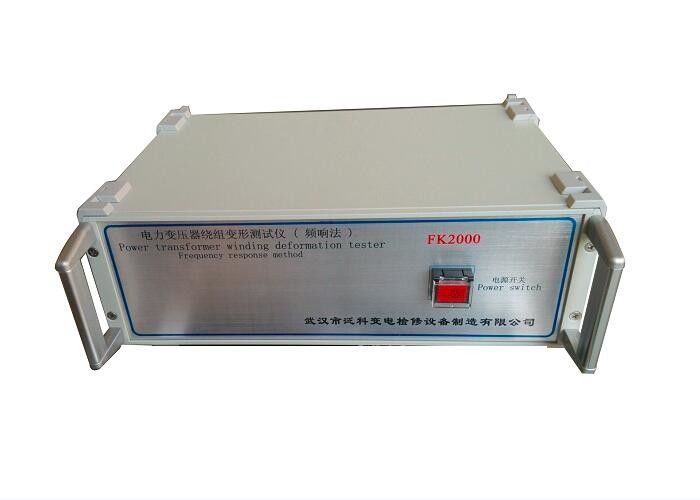

FK-2000 Frequency Response Analyzer wordt toegepast voor het meten van de transformaties van de transformator van de transformator. De analyser bepaalt de mate van veranderingen in de interne wikkelingen van de transformator. De frequentieanalyse is gebaseerd op de hoeveelheid verandering, magnitude en regio die de verandering en de neiging van frequentieresponsverandering beïnvloeden, die worden gekwantiseerd uit de responsveranderingen in verschillende frequentiedomeinen van de interne wikkelparameters van de transformator. Het meetresultaat kan u helpen bepalen of de transformator ernstig is beschadigd en of een grote revisie nodig is. .

II. Producten sleutelwoorden

• Transformer Winding Deformation Tester
• Frequency Response Analyzer
• FRA-tester
• Frequentiebereikanalyzers voor energieomvormers
• SFRA-testset voor voeding en autotransformators

III. Kenmerken

1. Aanschaf en controle met behulp van high-speed, sterk geïntegreerde microprocessor.
2. Communicatie USB-interface gebruikt tussen een laptop en een instrument.
3. Draadloze Bluetooth-interface (optioneel) gebruikt tussen de laptop en het instrument.

4. De hardware gebruikt speciale DDS digitale high-speed scanningtechnologie (VS), die nauwkeurig de fouten kan diagnosticeren, zoals kronkelende vervormde, opgezwollen, verschuivende, kantelende, kortsluitingsvervorming en interfazekontaktkortsluiting.
5. Snelle tweekanaals 16-bit A / D-sampling (in de praktijktest, verplaats de tap-wisselaar en de golfcurve laat een duidelijke verandering zien).
6. Signaaluitgang amplitude wordt aangepast door software, en de piekwaarde van amplitude is ± 10V.
7. De computer analyseert automatisch de testresultaten en genereert elektronische documenten (Word).

8. Het instrument heeft twee meetfuncties: lineaire frequentie-scanmeting en segmentfrequentie-scanmeting, compatibel met de meetmodus van twee technische groepen in China.

9. De amplitude-frequentiekarakteristieken zijn in overeenstemming met de nationale technische specificaties van de tester van de amplitude-frequentiekarakteristieken. X-coördinaat (frequentie) heeft lineaire indexering en logaritmische indexering, zodat u de curve kunt afdrukken met lineaire indexering en logaritmische indexering. De gebruiker kan kiezen op basis van de werkelijke behoeften.
10. Automatische analyse van testgegevens.
10.1 Vergelijk tussen A, B, C -fasen in winding similarity comparison, en
de analyseresultaten zijn:
① uitstekende consistentie
② goede consistentie
③ slechte consistentie
④ tamelijk slechte consistentie

10.2 Vergelijk windingvervorming door de oorspronkelijke gegevens te bellen en deze te vergelijken met de huidige gegevens van dezelfde fase, namelijk AA, BB, CC, en de analyseresultaten zijn:
① normale wikkeling
② milde vervorming
③ matige vervorming
④ Ernstige vervorming

11. Word elektronisch document kan automatisch worden gegenereerd voor opslaan en afdrukken.

12. Het instrument kan volledig voldoen aan de technische vereisten van elektriciteitsstandaard DL / T911-2004 "Transformer-winding vervorming frequentie response analyse".

VI. Technische parameters

1. Scanmodus:

1.1. Lineair scannen distributiebereik meetbereik: (10Hz) - (10MHz) 40000 scanpunten, resolutie 0,25 kHz, 0,5 kHz en 1 kHz

1.2. Segment frequentie scanning meetverdeling: Frequentie scanning meetbereik: (0.5kHz) - (1MHz), 2000 scanpunten;

• (0,5 kHz) - (10 kHz)
• (10 kHz) - (100 kHz)
• (100 kHz) - (500 kHz)
• (500 kHz) - (1000 kHz)

2. Andere technische parameter

2.1. Amplitudemetingbereik: (-120dB) tot (+20 dB)
2.2. Amplitude meetnauwkeurigheid: 0.1dB
2.3. Scanning frequentie nauwkeurigheid: 0,01%
2.4. Signaalingangsimpedantie: 1MΩ
2.5. Signaaluitvoerimpedantie: 50Ω
2.6. Signaaluitvoeramplitude: ± 20V
2.7. Test herhalingspercentage: 99,9%
2.8. Afmetingen meetinstrumenten (LxBxH) 300X340X120 (mm)
2.9. Instrument aluminium boxmaat (LxBxH) 310X400X330 (mm)

2.10. Totaal gewicht: 10kg

IV. Andere voordelen

1. Bestaan ​​uit het meetgedeelte en analysesoftware.

Het meetgedeelte wordt bestuurd door een hoge snelheidsmicrocontroller, samengesteld uit componenten voor het genereren van signalen en signaalmetingen. Het meetgedeelte is via een draadloze Bluetooth-interface verbonden met de tabletcomputers, vereist geen bedrading, is eenvoudig te gebruiken of via een USB-interface met de tablet-pc's of laptops.

2. Tijdens de test hoeft alleen de verbindingsbusstaaf van de transformator te worden verwijderd, maar de afdekking van de transformator hoeft niet te worden opgetild en de transformator hoeft niet te worden gedemonteerd.

3. Het instrument heeft een meetfunctie voor het meten van de lineaire frequentie voor een verscheidenheid van frequenties, met de scanfrequenties tot 10 MHz, bij een scaninterval van 0,25 kHz, 0,5 kHz en 1 kHz, om meer analyse te verschaffen over de vervorming van de transformator.
4. Zeer slim, gemakkelijk te gebruiken, met automatische bereikafstelling, automatische aanpassing van de bemonsteringsfrequentie en andere functies.

5. De software draait op het Windows-platform, compatibel met Windows98 / 2000 / WinXP / Windows7-systeem, dat de gebruiker een handiger en eenvoudiger gebruik van de display-interface biedt.
6. Het biedt een vergelijkende analyse van de historische curve, die kan worden geladen met meerdere historiekrommen voor observatie, waaronder u een specifieke curve voor analyse kunt selecteren.

7. Uitgerust met deskundige analyse en intelligent diagnosesysteem dat automatisch de staat van de transformatorwindingen kan diagnostiseren. Het kan automatisch parameters berekenen van elk van de zes curven die tegelijkertijd worden geladen om de wikkelingsdeformatie te diagnosticeren en de diagnostische conclusies ter referentie te geven.

8. De software heeft een energiebeheerfunctie en houdt volledig rekening met de behoeften van het gebruik in het veld, en bewaart parameters voor de omgevingscondities automatisch om de basis te bieden voor het diagnosticeren van transformatorwikkelingvervorming. De gemeten gegevens worden automatisch opgeslagen, met kleurenafdrukmogelijkheden om de gebruiker te helpen een testrapport af te drukken.

9. De software is duidelijk gebruikersvriendelijk, waarbij de meeste van de meetomstandigheden optioneel zijn, en transformatoren gedetailleerde parameters opgeslagen voor diagnostische referentie en geen invoer in het veld vereisen. Informatie kan later worden toegevoegd of gewijzigd, wat handiger is om te gebruiken.

10. De software heeft een hoge mate van intelligentie. Na de invoer, het uitgangssignaal is aangesloten en de voorwaarden parameters zijn ingesteld, kunt u alle metingen doen en kunt u op elk moment de historische golfvormcurve in de metingen openen om de meting te vergelijken, te observeren en te stoppen.

11. De tijd die nodig is voor het meten van elke fase is minder dan 60 seconden. Voor een vermogenstransformator met hoge, gemiddelde en lage windingen (capaciteit, spanningsniveaus zijn niet beperkt), heeft de wikkelingsvervormingsmeting slechts een totale tijd nodig van niet meer dan 10 minuten.

12. Bij het meten van transformatoren kunnen werknemers de signaalingangs- en uitgangsleidingen vrij leggen, wat geen invloed heeft op de meetresultaten. De werknemers kunnen op de olietank van de transformator blijven staan, zonder de arbeidsintensiteit te verminderen.
