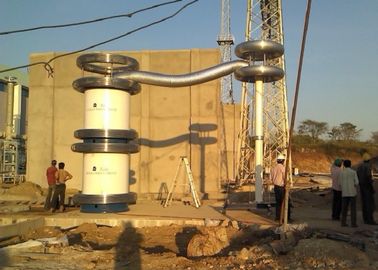

Lang HV XLPE Kabel het Testen Apparaat / Hv-Testmateriaal 3000KVA of OEM-Capaciteit
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Testprincipe: | Veranderlijke Frequentie Resonerende Kring | Gebruik: | AC weerstaat Voltagetest voor HV-kabel of GIS |
|---|---|---|---|
| Max.Capacity: | 3000KVA of OEM | Max.Voltage: | 150KV of OEM |
| Testfrequentie: | 20-300Hz | plichtscyclus: | 60 munt of OEM |
| Testnauwkeurigheid: | Niet minder dan 1,5% | Speciaal voor: | Test ter plaatse voor de lang kabel van HV XLPE en GIS |
| Test standaard: | CEI-60060-1:2010; CEI-60840:2011 en CEI-62067:2011 voor XLPE-kabel | ||
| Hoog licht: | hoogspanningsresonant testsysteem,hoogspanningstests van elektrisch materiaal |
||
Resonantie met variabele frequentie weerstaat spanningstestreactor voor lange HV XLPE-kabel
I. Toepassing:
De hoogspannings-testreactor is een HV-booster of -generator in de variabele frequentie resonante weerstaan spanning circuit, het heeft een grote capaciteit en HV voor een stuk met een hogere kwaliteit factor putput. het is speciaal voor de hoogspanning XLPE kabeltest met langere afstand.
Fanke bedrijf kan het ontwerp afmaken en de goederen produceren volgens allerlei eisen van de klant. zoals cilinder type en ijzeren tank type.
Testreactor kan worden geproduceerd om 130KV, 150KV, 155KV, 200KV, 250KV, 300KV, 350KV, 400KV te zijn voor elk stuk nominale spanning volgens verschillende geteste objectomvang of klantvereiste. De max. de nominale stroom van elke HV-reactor kan 1 ~ 5A, 10A, 15A, 20A, 25A, 30A zijn.
II. Testprincipe cijfer:
VF: Variable Frequency Power Supply Source, een besturings- en meetgedeelte in het testcircuit.
T: Excitation Transformer die de opwindende spanning voor de HV-testreactor levert
L: Testreactor die resonante inductie is in de LC-kring en de testspanning produceert
Cx: geteste apparatuur
MOA1: Lightning Arrestor is beveiligingsonderdeel op de bekrachtigingstransformator
C1, C2: Spanningsdeler (C1 is hoogspanningsarm, C2 is laagspanningsarm), dat is HV-spanningsmeetdeel
III. Algemene technische gegevens:
- Modus van systeemtest: serie resonant met variabele frequentie
- Systeemmodel: OEM
- Ingangsspanning: 380 ± 10% (driefasig), 50Hz / 60Hz
- Aantal HV-testreactor: OEM
- Geschatte outputcapaciteit: OEM
- Nominaal uitgangsspanning: 150KV of OEM
- Max. Testspanning: niet meer dan 150KV, 300KV, 450KV
- Nominale uitgangsstroom: 25A max of OEM
- Reg. Freq bereik: 20Hz-300Hz
- Output Resonance voltage waveform: sinusgolf
- THD van outputgolfvorm: ≤1%
- Isolatieniveau: onder 1,1 keer en 1 minuut behouden, normaal
- Inschakelduur: 60 min. Bij te lage nominale bedrijfsomstandigheden;
- Kwaliteitsfactor van testset zelf: Q≥60
- Temperatuurstijging: Minder dan 65K onder geschatte huidige werkende 60mints;
- Geluidsniveau: niet meer dan 65dB
- Reactorstructuur: olie-ondergedompeld type, type epoxybuiscilinder;
IV.Accessories
- Noodzakelijke coronaringen
- Parallelle kabels van de reactor
- HV-outputkabels (reactor om te verdelen)
- Corona-ring voor testreactor
- Een laatste testrapport, een kwaliteitscertificaat, een gebruikershandleiding en een paklijst worden aangeboden.
V. Typisch model van testreactoren
1 Optioneel model voor klasse XLPE-kabels van klasse 132KV die ter plaatse bestand zijn tegen spanningstests
| Model | Nominale spanning | Nominale uitgangsstroom | Geschatte uitvoercapaciteit | Max. Toepassing |
| CHX-775KVA / 155KV | 155KV | 5A | 775KVA | 132kV-kabel≤1km |
| CHX-1550KVA / 155KV | 155KV | 10 A | 1550KVA | 132kV kabel≤2km |
| CHX-2325KVA / 155KV | 155KV | 15A | 2325KVA | 132kV-kabel <3km |
| CHX-3100KVA / 155KV | 155KV | 20A | 3100KVA | 132kV kabel≤4km |
| CHX-3875KVA / 155KV | 155KV | 25A | 3875KVA | 132kV kabel≤5km |
| CHX-7750KVA / 155KV | 155KV | 50A | 7750KVA | 132kV-kabel <10km |
| CHX-12400KVA / 155KV | 155KV | 80A | 12400KVA | 132kV kabel≤16km |
| CHX-15500KVA / 155KV | 155KV | 100A | 15500KVA | 132kV kabel≤20km |
| Speciale vereisten kunnen bij bestelling worden gemaakt | ||||
Opmerking: Geteste kabelspanning klasse ≤ 132 kV, 0,25 uF / km
2 Optioneel model voor XLPE-kabels van klasse 230KV, bestand tegen spanningstests op locatie
| Model | Nominale spanning | Nominale uitgangsstroom | Geschatte uitvoercapaciteit | Max. Toepassing |
| CHX-2020KVA / 255KV | 255KV | 8A | 2020KVA | 220 ~ 230kV kabel≤1km |
| CHX-4080KVA / 255KV | 255KV | 16A | 4080KVA | 220 ~ 230kV kabel≤2km |
| CHX-6120KVA / 255KV | 255KV | 24A | 6120KVA | 220 ~ 230kV kabel≤3km |
| CHX - 8160KVA / 255KV | 255KV | 32A | 8160KVA | 220 ~ 230kV kabel≤4km |
| CHX - 10200KVA / 255KV | 255KV | 40A | 10200KVA | 220 ~ 230kV kabel≤5km |
| CHX - 20400KVA / 255KV | 255KV | 80A | 20400KVA | 220 ~ 230kV kabel≤10km |
| CHX - 25500KVA / 255KV | 255KV | 100A | 25500KVA | 220 ~ 275kV kabel≤12.5km |
| Speciale vereisten kunnen bij bestelling worden gemaakt | ||||
Opmerking: Geteste kabelspanning klasse≤ 230 kV, 0,25 uF / km
3 Optioneel model voor 330KV klasse XLPE-kabel ter plaatse, bestand tegen spanningstest
| Model | Nominale spanning | Nominale uitgangsstroom | Geschatte uitvoercapaciteit | Max. Toepassing |
| CHX-3500KVA / 350KV | 350KV | 10 A | 3500KVA | 330kV kabel≤1km |
| CHX-7000KVA / 350KV | 350KV | 20A | 7000KVA | 330kV kabel≤2km |
| CHX-10500KVA / 350KV | 350KV | 30A | 10500KVA | 330kV kabel≤3km |
| CHX-14000KVA / 350KV | 350KV | 40A | 14000KVA | 330kV kabel≤4km |
| CHX-21000KVA / 350KV | 350KV | 60A | 21000KVA | 330kV kabel≤5km |
| CHX-28000KVA / 350KV | 350KV | 80A | 28000KVA | 330kV kabel <10km |
| Speciale vereisten kunnen bij bestelling worden gemaakt | ||||
Opmerking: Geteste kabelspanningsklasse ≤ 330kV, 0,25uF / km
4 Optioneel ander model voor lange XLPE-kabel ter plaatse, bestand tegen spanningstest
| Model | Nominale spanning | Nominale uitgangsstroom | Geschatte uitvoercapaciteit | Toepassing (Vanaf 20Hz startend) |
| CHX-2600KVA / 130KV | 130KV | 10A, 20A | 1300KVA | Voor U 0 = 64KV en onder de kabel |
| CHX-3000KVA / 150KV | 150KV | 10A, 20A | 3000KVA | Voor U 0 = 87KV en onder de kabel |
| CHX-10000KVA / 250KV | 250KV | 20A, 40A | 10000KVA | Voor U 0 = 127KV en onder de kabel |
| CHX-20000KVA / 250KV | 250KV | 20A, 80A | 20000KVA | Voor U 0 = 127KV en onder de kabel |
| CHX-21000KVA / 350KV | 350KV | 20A, 60A | 21000KVA | Voor U 0 = 230KV en onder de kabel |
| CHX-42000KVA / 350KV | 350KV | 20A, 80A | 42000KVA | Voor U 0 = 230KV en onder de kabel |
| Speciale vereisten kunnen bij bestelling worden gemaakt | ||||
Opmerking: XLPE kabel testspanning overweegt als 1.7U 0
5 Optioneel model voor HV of EHV-klasse kabel en GIS on-site AC-heupot-test
| M odel | Nominale spanning | Nominale uitgangsstroom | Geschatte uitvoercapaciteit | Toepassing (Vanaf 20Hz startend) |
| CHX-2600KVA / 130KV, 260KV | 130KV, 260KV | 20A @ 130KV | 2600KVA | Voor U 0 = 64KV-kabel Voor 72.5KV klasse GIS |
| 10A @ 260KV | Voor U 0 = 127KV-kabel Voor 145 GV klasse GIS | |||
| CHX-9000KVA / 150KV, 300KV | 150KV, 300KV | 60A @ 150KV | 9000KVA | Voor U 0 = 87KV-kabel Voor 72.5KV klasse GIS |
| 30A @ 300KV | Voor U 0 = 160KV-kabel Voor 170 GV klasse GIS | |||
| CHX-10000KVA / 250KV, 500KV | 250KV, 500KV | 40A @ 250KV | 10000KVA | Voor U 0 = 127KV-kabel Voor 145 GV klasse GIS |
| 20A @ 500KV | Voor U 0 = 290KV-kabel Voor 362KV klasse GIS | |||
| CHX-20000KVA / 250KV, 500KV | 250KV, 500KV | 80A @ 250KV | 20000KVA | Voor U 0 = 127KV-kabel Voor 145 GV klasse GIS |
| 40A @ 500KV | Voor U 0 = 290KV-kabel Voor 362KV klasse GIS | |||
| CHX-21000KVA / 350KV, 700KV | 350KV, 700KV | 60A @ 350KV | 21000KVA | Voor U 0 = 190KV-kabel Voor 170 GV klasse GIS |
| 30A @ 700KV | Voor U 0 = 290KV-kabel Voor 550 GV klasse GIS | |||
| Speciale vereisten kunnen bij bestelling worden gemaakt | ||||
VI. Teststandaardtabel ter plaatse van IEC 60840: 2011 en IEC 62067: 2011 voor XLPE-kabel
VII. Isolatietest standaardtabel ter plaatse van IEC 62271-203: 2011 voor HV GIS
