FKVF-reekshoogspanning het Testen van Elektrisch Materiaal 5KW ~ 400KW-Capaciteit Facultatief

AC-resonante variabele weerstaan ​​spanningstestset, variabele frequentieresonante regeleenheid

I. Productomschrijving:

FKVF-serie voedingsbron met variabele frequentie is hoofdmeet- en besturingseenheid en host-machine voor AC-resonantiekarakteristieken die bestand zijn tegen spanningstests. Deze worden ook variabele frequentieomvormers genoemd.

De voedingsbron met variabele frequentie gebruikt ARM- en FPGA-digitale signaalprocessor met hoge snelheid, een ontvangende opdracht van een externe computer, die een hoog niveau van controle van de hele testprocedure realiseert. FPGA digitale signaalprocessor met high-speed real-time berekent en wijzigt outputgolfvorm, real-time testhoogspanningwaarde en hoofdstroomparameters van convertervermogen, en retourtestparameters, bedrijfsstatus naar bovenste machine, real-time samplebeschermingssignalen, snel sluitend vermogen en zijn golfvormgenerator.

II. Aanwijzing en gebruik

• De meet- en regeleenheid voor varable Frequency AC-resonantie weerstaat voltage test circuit.
• Vervang de oude traditionele console om de efficiëntie van de hoogspanningstest te verhogen en de monitoring en bescherming te verbeteren tijdens resonante weerstaan ​​spanningstests.

III. Hoofdcomponenten van de eenheid:

• FKVF-hostmachine met voedingsbron met variabele frequentie
• Optionele afstandsbedieningscomputer met Engelse testsoftware
• Optionele externe noodstopkast voor de zool
• Verbindingskabels groep
• Optioneel Externe alarmlichten

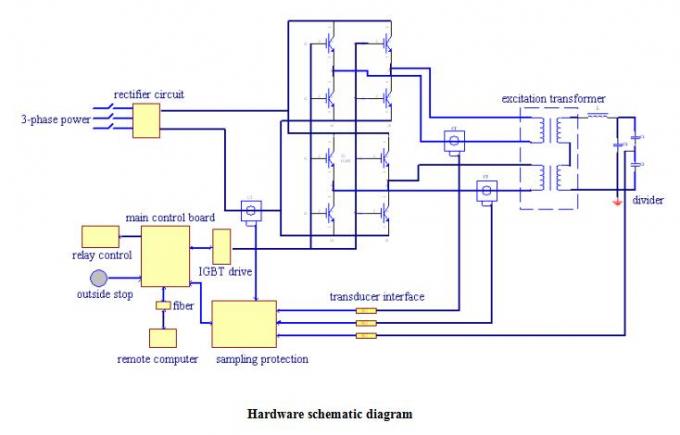

IV. Testprincipe (bijvoorbeeld FKVF-300KW)

V. Technische parameters

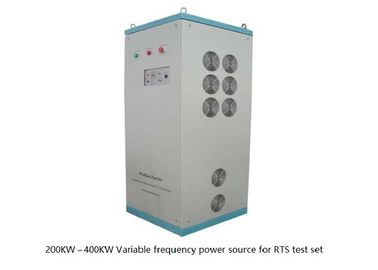

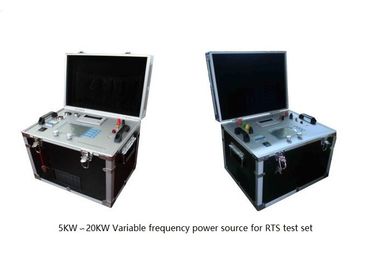

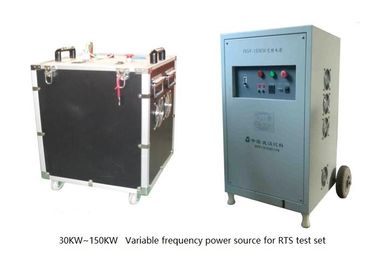

1. Vermoedelijke capaciteit: 5KW, 10KW, 20KW, 30KW, 50KW, 100KW,

150KW, 200KW, 250KW, 300KW,

350KW, 400KW, 500KW optioneel

2. Ingangsvermogen: boven 20KW Voltage 380 V ± 10% driefasig;

onder 20KW Voltage 220V ± 10% enkelfasig;

3. Werkingang Frequentie: 50Hz / 60Hz

4. Uitgangsspanning: boven 20KW: 0-500 V (Input 380 V) continu instelbaar

onder 20KW: 0-250V (ingang 220V) continu instelbaar

5. Gemeten outputstroom: bepaald door model

6. Output golfvorm: blokgolf

7. Verstelbare bereik van uitgangsfrequentie: 20-400Hz

8. Output Frequentie resolutie: 0.03Hz

9. Uitgangsfrequentie instabiliteit: minder dan 1%

10. Uitgangsfrequentiestapwaarde: 5 Hz, 2 Hz, 1 Hz, 0,1 Hz, 0,03 Hz

11. Output Voltage resolutie: 0.01 kV

12. Uitgangsspanning instabiliteit: minder dan 1%

13. Output Voltage step waarde: U / 45000 volledige bereik

14. Continue werkingstijd: 60 min, temperatuurverhoging is niet meer dan 45K

15. Werkomstandigheden: temperatuur -10 graden Celsius tot 40 graden Celsius

16. Lengte: minder dan <1000m

17. Gewicht: minder dan <20 kg (5 ~ 20KW);

minder dan <30 kg (30 ~ 50KW);

minder dan <650 kg (100 ~ 400KW);

minder dan <650 kg (400 ~ 500KW);

VI. Hoofdfuncties:

• Golfvorm is blokgolf geregeld door pulsbreedtespanning
• Bewaak continu de spanning in het bedrijfsproces, wanneer de HV-spanning fluctueert, wat wordt veroorzaakt door schommelingen in de voedingsspanning en de voedingsfrequentie, het systeem zal de spanning automatisch aanpassen aan de ingestelde spanning.
• Automatisch frequentie scannen, zoeken naar resonantiepunt. Het frequentiebereik is 20-300 Hz. U kunt het bereik van de scanfrequentie handmatig instellen. Maximaal tijdsconsumptie van scannen is 2 minuten (scannen met volledige frequentie). De frequentieresolutie is 0,03 Hz.
• Automatisch testen. U kunt het testprogramma instellen, het testprogramma kan in 5 segmenten worden verdeeld. Het systeem zal het testproces volgens het instellingsprogramma automatisch beëindigen.
• Bij een automatische test kunt u op elk moment overschakelen naar de handmatige bedieningsstatus om frequentie en spanning handmatig te regelen
• Spoor automatisch het voltage op wanneer het bestand is. Reguleer de spanning automatisch naar objectspanning wanneer de spanning normaal fluctueert, waarschuw bij abnormale fluctuaties. Gebruikers kunnen opereren voor praktische testsituaties.
• Real-time rendering Ut-curve (spanning-tijd curve) bij spanningsregeling en weerstaan.
• Real-time weergave van de teststatus. U kunt een overeenkomstige bewerking uitvoeren volgens de teststatus
• Sterke bescherming en waarschuwingsfunctie: overstroombeveiliging, overspanningsbeveiliging en flashover-beveiliging, abnormale hoogspanningbeveiliging, software / hardware gelijktijdige bescherming indicatie. Zorg dat het veiligheids- en formulierrapportbestand ter controle is
• Sla testgegevens en vorm testrapport automatisch op, u kunt testrapport op tijd drukken en ook kunt u het rapport opslaan en op andere plaatsen afdrukken.
• Data-onderzoekende functie. Volgens uw voorwaarden om eerdere testgegevens te onderzoeken.
