Het Materiaal van de groot potentieeltest/het Meetapparaat van de Hoogspanningsisolatie voor het Beëindigen van Stator

Het Potentiële Meetapparaat van de generatoroppervlakte, Isolatiemeetapparaat voor het Beëindigen van Stator, Potentiële Externe Verplaatsingsmethode

I.Product Inleiding en waarom gebruik het meetapparaat:

Fbg-II is het potentiële meetapparaat van de generatoroppervlakte een isolatiemeetapparaat met staaftype voor het ontdekken van de tekorten van de het eindisolatie van de generatorstator door oppervlakte potentiële methode (ook genoemd potentiële externe verplaatsingsmethode). Door de strakheid en de relatieve isolatiesterkte van het statoreind te ontdekken. Het kan goodly de eindisolatie van de stator vinden die van het kunstmatige slecht wrapping&packing en het lassen wordt veroorzaakt, die niet door AC en gelijkstroom worden gevonden voltagetest weersta aan generatorstator het winden.

De oppervlakte potentiële meting van het de roleind van de generatorstator is een nieuw testpunt, en speelt een isolatietoezichthoudende rol door het controleren van de eindisolatie, verder verbeterend de betrouwbaarheid van het veilige werken van de generator.

II. hoofdparamter van het meetapparaat:

1. Inputweerstand 100MΩ

2. Testvoltage: GELIJKSTROOM 0-30KV

3. Voltagenauwkeurigheid: 1.0%

4. Batterij: 6F22 9V

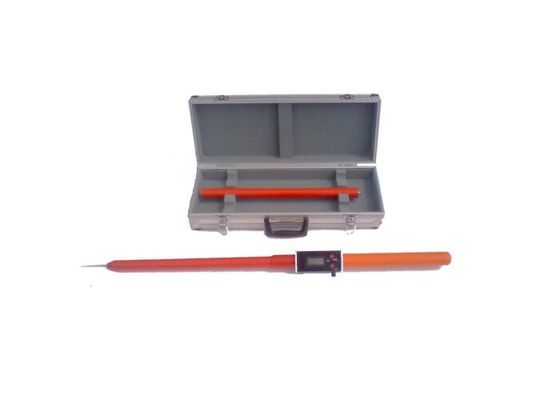

III. structuur en aanwijzing van meetapparaat

1, handvat die 2, batterij 3, kolom aan de grond zetten
4, hoofd 5, verlengde buis 6, het deel van de voltageverdeler
7, staafsonde 8, de knoop van de machtsschakelaar

Nota: De verlengde buizen hebben drie stukken, zodat kan de exploitant de het ontdekken afstand volgens het daadwerkelijke gebied verlengen.

IV. testprincipe en het gebruiken van methode

1 testnorm: Het voltage van de isolatiegelijkstroom test van het eind van de statorrol van de generator is 2 keer de nominale spanning, en de lekkage

                           de stroom is microamperes niet meer dan 1.

2. Testinstrument: ZGF-60KV/2mA gelijkstroom-hoogspannings hipot meetapparaat 1set

                              Fbg-II het potentiële meetapparaat 1set van de generatoroppervlakte

                              HV beveiliging microamperes

3. Het testprincipe:

Het gelijkstroom-voltage wordt toegepast op de statorbar door de hoogspannings hipot meetapparaat van ZGF-60KV/2mA gelijkstroom, is de volumeweerstand Pρ van de barisolatie veel groter dan de oppervlakteweerstand ρσ, en het grondvoltage is zeer laag. Als een draadbar tekorten heeft, zal zijn voltagedistributie beduidend veranderen. Wanneer er een tekort in de isolatie, dalingen Ρρ, en de de dalings ook dalingen van het isolatievoltage is, veroorzakend het voltage bij de tekortplaats om te stijgen. zo kan het fbg-II meetapparaat de voltage veranderende gegevens vangen, dan rechter of er tekorten hebben.

4.The testmethode:

Sluit lood-uit ten eerste de draad in drie stadia van het winden met de stator kort, de generator met hoog voltage van gelijkstroom 2 keer voltage spuit aan het winden in, en het voltage en de stroom worden getest door het meetapparaat van de generator potentiële externe verschuiving (fbg-II).

Nota: De gronddraad van de (fbg-II) teststaaf moet met de gronddraad van de hoogspanning worden verbonden die apparaat produceren.

5. Voorzorgsmaatregelen:

5.1. Wanneer het document van de folieisolatie aan het eind van de stator wordt verpakt, moet het strak worden verpakt, betwwen anders het foliedocument en de het isoleren oppervlakte van stator zal een condensator vormen. Wanneer de metende staaf van fbg-II in contact met het winden van stator is, is er een grote lossingsstroom, die vergissing en invloed op de testwaarde veroorzaakt.

5.2. Wanneer het eind wordt verpakt, zou het in de kant van de lijnstaaf en de kant van de waterinham moeten worden verdeeld, en het interval van de beide kanten is groter dan 3 cm. zodat om de tekorten te weten te komen het probleem van één kant, in feite is, is het belangrijkste tekortenpunt bij de wortel en de kegel van stator, de meting van het middendeel heeft geen significant.

5.3, zou de microampèremeter die aan de metende staaf van fbg-II meetapparaat wordt aangesloten digitaal type moeten zijn, zal de lezing en beschermd gemakkelijk zijn

5.4, is de eindverbinding in het lagere deel van het statoromhulsel, is het niet gemakkelijk meten, alstublieft uit leiden vooraf alvorens te testen.

5.5, is het belangrijk om het abnormale groefaantal op te merken en te vermijden verkeerd.

5.6. Blaas volledig ten eerste koelwater in de stator vóór het bovengenoemde testen weg.
