Duurzame elektrische testgereedschappen Instelbare AC Hipot-testontlastingsafstand Gap

Afvoerbeveiliging Opening, AC Hipot Test Ontlading Beschermingseenheid, Hoogspanning Testbeveiliging

I. Productomschrijving

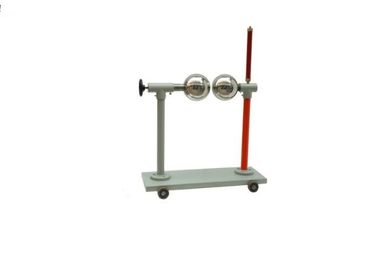

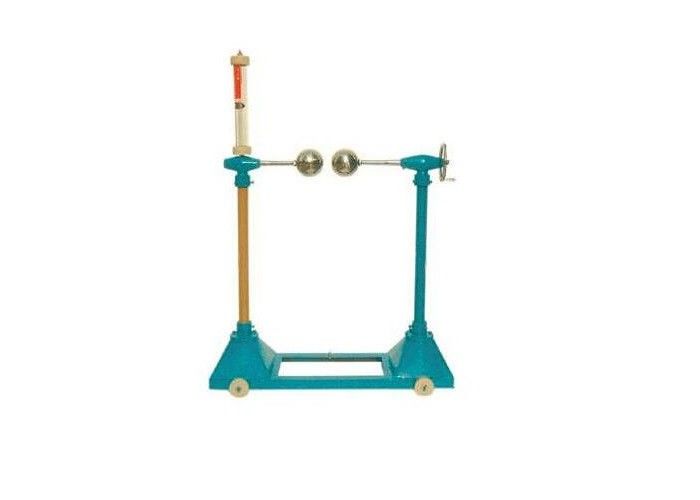

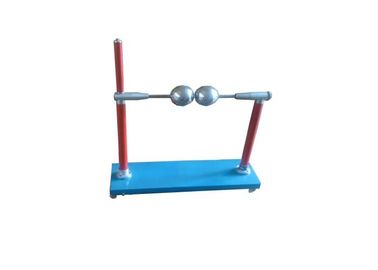

De hoogspanningsontladingsopening van de DPG-serie is een paar koperen spleetelektroden met dezelfde diameter. Wanneer het samen met hoogspanningstesttransformator, controlebord, voltageregelgever, het testapparaat van de waterbestendigheid werkt, kan het aan hoogspanningsontladingsbeschermingseenheid aan het testvoorwerp, de exploitant en de testset in AC / DC stroomfrequentiehoogspanningstest worden gebruikt circuit. zorg dan voor de veiligheid van de test.

II. Belangrijke componenten van de apparaatstructuur

• Mobiele basis,
• Geïsoleerde aftakleiding,
• Koperen bal,
• Afstelschacht of handgreep voor spleetafstand
• beschermende waterbestendigheid

III. Hoofdbeginselen

De lucht kan vrij worden gebotst onder de werking van een bepaalde elektrische veldsterkte. De ontladingsspanning van de luchtspleet onder een uniform of enigszins ongelijkmatig elektrisch veld heeft een bepaalde relatie met de spleetafstand. Dus de balopening kan de spleetontlading gebruiken voor ontladingsbescherming tegen hoge spanning. De ball gap is samengesteld uit een paar metalen ballen met dezelfde diameter. Wanneer de balgatdiameter D groter is dan de balafstand L, is het elektrische veld van de spleetafstand in feite een enigszins ongelijkmatig elektrisch veld. De ontlaadspanning wordt alleen bepaald door de afstand van de kogelspleet.

IV. technische parameters

1. Afstand van de ontladingsafstand van de opening: verstelbaar door as of handvat

2. Optioneel model en kogelgatdiameter : φ50, φ100, φ150 , φ200, φ300

3. Max. dischage beveiligingsspanning:

Model: DPG- φ50 tot 50KV

Model: DPG- φ100 tot 100KV

Model: DPG- φ150 t / m 150KV

Model: DPG- φ200 tot 200KV

Model: DPG- φ300 tot 300KV
