Hoogspanning PD-testapparatuur Capaciteit Belastingscompensatie Condensator

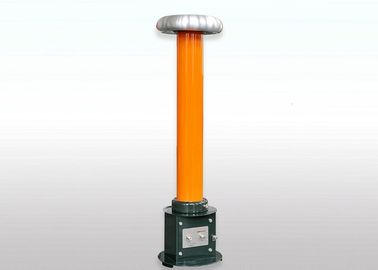

Hoogspanningskoppelingcondensator voor PD-test, capaciteitscompensatiecondensator

I. inleiding

Hoogspanningskoppelingcondensator voor PD-testsysteem wordt ook wel Geen partiële ontladingsbelastingcompensatiecondensator genoemd, wordt hoofdzakelijk gebruikt voor geen gedeeltelijk ontladings-testsysteem om gedeeltelijke ontladingsspanningssignalen te verzamelen. OWF-serie Koppelcondensator is hoofdzakelijk ontworpen voor hoogspanningstests en PD-metingen in de energiesector. Het kan ook dienen als onderdeel van ontladingsmeting of AC-simulatieve belasting in AC hoogspanningstestcircuit. Het voldoet aan de productiestandaard JB / T8169-1999 "Wisselstroomspannings-condensatoren en AC-koppelcondensatoren".

II..Application

• PD-koppelsignaalmonsterentest ingesteld onder hoogspanningstests
• Hoogspanningssimulatieve belasting voor resonante testsystemen en PD-vrije hoogspannings-testsystemen

III .. Belangrijkste technische gegevens

• Capaciteit: 600 ~ 1000pF (speciale capaciteit kan worden aangepast);
• Voltage: 50 ~ 1000kV;
• Gedeeltelijke ontlading: het is minder dan of gelijk aan 5PC onder nominale spanning;
• Isolatiemedium: capaciteitsolie;
• Gebruikt voor gedeeltelijke ontlading van elektrische apparaten onder spanning van de voedingsfrequentie;
• Metend 30 ~ 300Hz van AC voltage, gebruikte het als koppelingscondensator tijdens Geen gedeeltelijke lossingstest.
• Speciale eis is zoals afgesproken.

IV. Typisch model als volgt
