Live XLPE kabel-testapparatuur voor gedeeltelijke ontlading, patrouilletype Pd-testapparatuur

Patrouilletype Partiële ontladingsdetectietester voor Live XLPE-kabel en transformator

1. Productintroductie:

Als gevolg van fabricage- of installatiedefecten vindt ontlading plaats in het geïsoleerde gedeelte van het stroomkabeleind (verbinding) totdat isolatiebeschadigingsschade optreedt, en zelfs een brand of explosie bij onzekere defecten kan optreden. Daarom is het vinden van de verborgen problemen vóór het ongeval de sleutel om het probleem op te lossen, waardoor de ontladingdetectie nodig is voor een live-kabel.

Het model PPD8209A is een soort hoogfrequent inspectie-instrument voor gedeeltelijke ontlading dat de hoogfrequente stroom en ultrasone detectiemethoden gebruikt voor PD-inspectie en het detecteren van levende MV / HV-kabel en transformator via HFCT (hoogfrequente stroomtransformator) of ultrasone transducer . Het heeft de eigenschap van klein volume, uitstekende prestaties en eenvoudige bediening.

De PD-tester maakt gebruik van moderne elektronische en computer-geïntegreerde technologie om signaalversterking (analoog, elektronisch, digitaal), filteren, data-acquisitie, gegevensverwerking, grafisch display, automatisch genereren van testrapporten te realiseren, waardoor de meting en analyse van gedeeltelijke ontlading wordt voltooid.

2. Referentiestandaard

NL 7354 Gedeeltelijke afvoermeting

DLT 417 Richtlijn voor lokale meting van gedeeltelijke ontlading van elektrische apparatuur

GBT 16927.1 Hoogspanningstesttechnologie Deel 1: Algemene testvereisten

GBT 16927.2 Hoogspanningstesttechnieken Deel 2: Meetsysteem

NL T 16927.3 Hoogspanningstesttechnieken Deel 3: Definitie en eisen van de veldtest

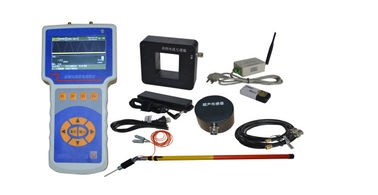

3. belangrijkste componenten:

4. Detecteerprincipe en methode:

4.1 Hoogfrequent stroomsensor meetprincipe

De hoogfrequente stroomsensor wordt hoofdzakelijk gebruikt voor detectie van gedeeltelijke ontlading van hoogspanningsapparatuur en neemt het principe van pulsstroom over. Omdat de meeste hoogspanningsapparatuur over gedistribueerde capaciteit beschikt aan zijn hoog- en laagspanningszijde of geaard deel, wanneer een hoge elektrische veldsterktegebiedontlading plaatsvindt, wordt het ontladingssignaal gekoppeld aan het aardingsdeel en komt het via de aardingslijn de aarde binnen. De HFCT-sensor wordt op de aardlijn geklemd en detecteert het pulsstroomsignaal dat door de PD wordt gegenereerd, waardoor gedeeltelijke ontladinginformatie van het apparaat tijdens de test wordt verkregen. Het wordt hoofdzakelijk gebruikt voor detectie van gedeeltelijke ontlading van apparatuur voor middelhoge en hoge spanning, zoals kabels, transformatoren, reactoren, GIS, schakelapparatuur.

4.1.1 Hoogfrequente stroomdetectie voor XLPE-kabel

Als gevolg van fabricage- of installatiedefecten vindt ontlading plaats in het geïsoleerde gedeelte van de kabeleindverbinding totdat isolatie doorslag door schade optreedt en zelfs een brand of explosie kan optreden. Daarom is het vinden van de verborgen problemen vóór het ongeval de sleutel om het probleem op te lossen, waardoor de ladingsdetectie noodzakelijk is.

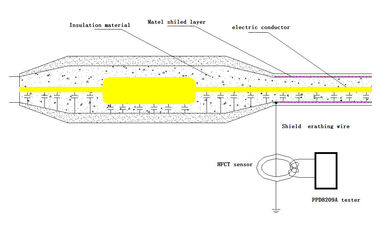

In hoogspanningskabels worden de draden en het metalen omhulselscherm gescheiden door een isolerend materiaal om een ​​verdeelde capaciteit te vormen, die ongeveer enkele honderden pF is, en een pad vormt voor hoogfrequente signalen. Daarom wordt het hoogfrequente partiële ontladingssignaal door de verdeelde capaciteit naar de aardingsleiding verzonden. Wanneer de inwendige ontlading optreedt, wordt een hoogfrequente pulsstroom gegenereerd en stroomt de hoogfrequente pulsstroom door de verdeelde capaciteit tussen de kern en de metalen huls, van de hoge potentiaalkern naar de metalen afscherming op laag niveau. Op de mouw en voer de grond in via de kabelstekker of de aardedraad op de terminal. Daarom is een hoogfrequente stroomtransformatorsensor verbonden met de aarddraad op de tussenverbinding of aansluiting om de hoogfrequente puls-partiële ontladingsstroom in de sensor te koppelen en de testkabel door te voeren tussen de sensor en het patrouille-instrument. De PPD8209A-inspectietester voert signaalacquisitie en -analyse uit.

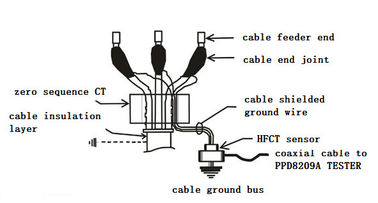

Het indicatiecijfer voor een live kabel of kabelverbinding is als volgt:

4.2. Ultrasoon (US) meetprincipe

Wanneer een gedeeltelijk ontladingssignaal wordt gegenereerd in de vermogensapparatuur, worden trilling en geluid van de impact gegenereerd. Ultrasone methoden meten gedeeltelijke ontladingssignalen door een ultrasone sensor op de buitenwand van de apparaatkamer te monteren. De werkwijze heeft als kenmerk dat de sensor geen verbinding heeft met het elektrisch circuit van de geografische apparatuur en niet wordt gestoord door het elektrische apparaat, maar gevoelig is voor omgevingsgeluid of mechanische trillingen van externe apparatuur wanneer deze in het veld wordt gebruikt. Omdat het ultrasone signaal een grote verzwakking heeft in de algemeen gebruikte isolatiematerialen van de krachtapparatuur, is het detectiebereik van de ultrasone detectiemethode beperkt, maar heeft het het voordeel van een hoge PD-positioneringsnauwkeurigheid.

4.2.2 Ultrasone detectie van PD voor live-kabel

Voor live-hoogspanningskabels, in veel gevallen vanwege de slechte kwaliteit van de kabel zelf of kabelaccessoires, externe krachtschade en mechanische schade, corrosie en vocht, problemen met de kwaliteit van de kabelverbinding, accessoires, veroudering en andere redenen, is de kabelverbinding vatbaar voor gedeeltelijke ontlading. Daarom is het noodzakelijk om gedeeltelijke ontladingsdetectie uit te voeren op hoogspanningskabels.

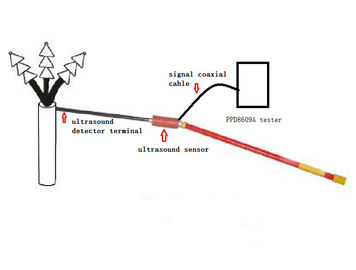

De PPD8609A-tester is een apparaat voor het detecteren van een ontladingsfout van een hoogspanningskabel of kabelverbinding. De detector van de tester neemt een akoestisch-elektrische driedimensionale ruimtelijke positioneringssensor aan en kan de driedimensionale ruimtelijke positie en de ontladingssterkte realiseren van het ontlaadpunt onder de voorwaarde dat het de te testen kabel niet raakt. Daarom wordt de isolatietoestand van het gemeten kabelpunt beoordeeld en wordt het optreden van het ongeval vooraf voorkomen. Deze detectiemethode kan meestal worden toegepast op on-line detectie en positionering van gedeeltelijke ontlading van kabeluiteinden en kabeldistributiekasten.

5. Algemene technische gegevens:
