Digitale gedeeltelijke ontladingsproef Apparatuur Dubbele kanalen PD-detector

Detector voor detectie van digitale partiële ontlading, dubbele kanalen PD-detector

1. introductie van het product:

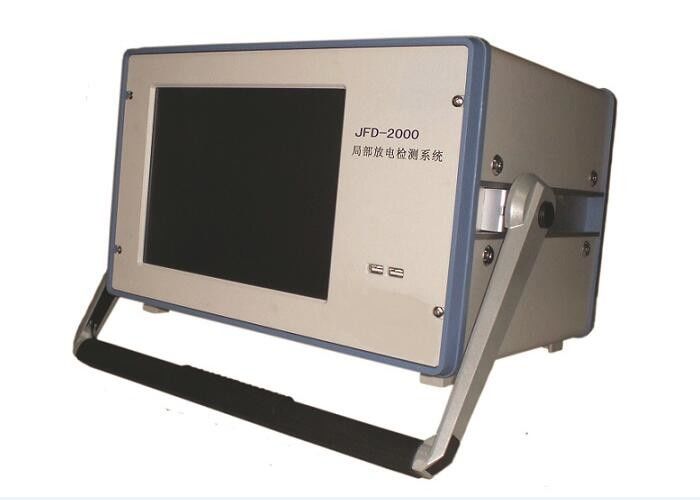

JDF-2000 Gedeeltelijke ontladingsdetector wordt gebruikt voor gedeeltelijke ontladingsdetectie voor HV-transformatoren, CVT, wederzijdse smoorspoelen, reactoren, condensatoren, HV-bussen, afleiders, motoren, enz. Het instrument integreert functies van computerbesturing, digitale bemonstering en afdrukken. Gedeeltelijke ontladingdetectie is een belangrijk PD-instrument voor het inspecteren van de kwaliteit van elektrische apparatuur.

II. Belangrijkste componenten:

III. Het detecteren van het figuur van het principe

Opmerking: de PD vrije testtransformator set (voedingsfrequentiespanning is bestand tegen testset) verhoogt de doelspanning naar getest object (zoals transformator, CB, bus, CT, PT, ontsluiter en dergelijke) welke PD-detectie nodig is, de koppeling terminals van spanningsdeler hebben een PD-koppelingssignaal naar de PD-detectietester JFD 2000 en krijgen vervolgens het PD-niveau van het geteste object.

VI. Technische kenmerken

1. Programma-gecontroleerde werkmethode.

2. Tekenweergave en indicatie ..
3. Sla gegevens op en druk ze af.
4. Maak automatisch testrapport.
5. 2D- en 3D-beeld voor PD-meting.
6. Keurt digitale venstertechniek goed, met sterk anti-interference vermogen.
7. Twee of vier kanalen meting en digitale verschiltechniek, kan PD-signaal van twee meetpunten testen voor een of twee monsters, handig om PD-signaalbron te analyseren.

V. Technische parameters van PD-tester XD2014

1) Vermogen: 0 ~ 220V (1 ± 10%), 50Hz (1 ± 3%)
2) Detectiegevoelig: <0.02pC
3) Detectiekanaal: 2 of 4 kanalen
4) Sampling rate: 20 MHz per kanaal
5) nauwkeurigheid van de bemonstering: 12Bit
6) Meetbereik van de signaalfrequentie: 0,1 pC ~ 1000 nC
7) PC-besturingssysteem: Windows XP
8) Bandbreedte selectie:

• Lage kant: 10, 20, 30, 80 kHz (UIT)
• Hoge kant: 100, 200, 300, 1000 kHz (UIT)

9) Versnelling versnelling: 5 versnellingen
10) Lineariteitsfout: ± 5%
11) Positieve en negatieve pulsen corresponderende asymmetriefout: ± 5%
12) Bereik schakelfout: ± 5%
13) Lage herhalingspuls bijbehorende fout: ± 5%
14) Synchronisatiefunctie: automatisch synchroniseren binnen en buiten, kan met elke frequentie worden gesynchroniseerd.
15) Windowing-functie: venster in elke fase, kan symmetrisch venster openen, positief venster, anti-venster
16) Meetmodus: kalibratie, meten, grafische analyse en andere modi.

17) Afst.capaciteit van de detectie-impedantie: 25pF ~ 6000pF
18) Uitgangsbereik van kalibratiepulsgenerator: 10pC ~ 2000pC
19) Injectiecapaciteit van kalibratiepulsgenerator: 50pF, 200pF
20) Pulse onderscheidende tijd van kalibratie pulsgenerator: <100ns23)

21) Kalibratiespanning oplooptijd van kalibratie-pulsgenerator: <60ns

22) Uitschakeltijd kalibratie spanning kalibratie pulsgenerator:> 100μs

VI. Optioneel gekoppeld aan andere testset

• PD-detectie van AC-hoogspanningsgenererende systemen: CQSB-serie PD-vrije stroomfrequentietesttransformatorsystemen

FKWJF-serie Geïnduceerde spanning weerstaat testsystemen voor Power transformator

• PD-signaalkoppeling: koppelingsspanningsdeler of standaard koppelcondensator, geen coronatype
