Automatisch isolatieweerstandstestmateriaal voor watergekoelde typecapaciteitsgenerator

Isolatieweerstandstester voor watergekoelde type stroomgenerator

Product Introductie :

Model FKKD2678C Isolatieweerstandtester wordt speciaal gebruikt voor de isolatieweerstand tegen watergekoelde stroomgeneratoren, maar kan ook worden gebruikt voor het testen van isolatietesten in laboratoria of in het veld naar andere elektrische apparatuur. Uitgangsstroom groter dan 25mA. De maximale uitgangsspanning van 5000V. Inclusief zeer nauwkeurig micro-stroomsmeetsysteem, digitaal boost-systeem. Gebruik gewoon een hoogspanningslijn en een signaalleiding die het testproduct verbindt, kan worden gemeten. Automatische meting, de resultaten van het grote scherm met vloeibare kristallen, en sla de resultaten op.

Belangrijkste kenmerken :

1. 32-bit micro-controller, Engelse gebruikersinterface, eenvoudig te bedienen.

2. Berekent automatisch de absorptieverhouding en de polarisatie-index en slaat automatisch 15 seconden, 1 minuut, 2 minuten en 10 minuten op om analyse van gegevens per minuut mogelijk te maken.

3. Uitgangsstroom, (2500V, de uitgang is groter dan 25mA), kortsluitstromen groter dan 40mA.

4. Een volledig gesloten hoogspanningsgeneratormoduletechnologie, de bescherming van de interne weerstand, veilig en betrouwbaar. Anti-interferentievermogen, om de on-site verrichting van het EHV-substation te ontmoeten.

5. De automatische ontladingstest is voltooid en het realtime bewaken van het ontlaadproces.

Belangrijkste technische gegevens

Nauwkeurigheid: ± 10%

Bereik: 0,1 M ~ 250 GΩ

Testspanning: 2500V, 5000V

Kortsluitstroom: 25mA

Meettijd: 1 minuut tot 10 minuten (met de meting gerelateerd)

Voeding: 180 ~ 270VAC, 50Hz / 60Hz ± 1% (nut of generatorvermogen)

Werkomgeving: Temperatuur -10 ~ 40 ℃, relatieve vochtigheid 20 tot 80%.

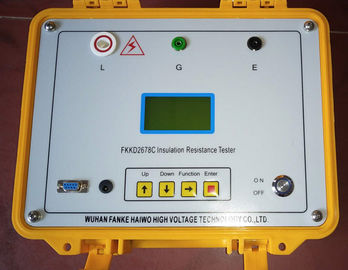

Aansluiting indicatie

1. Lijnklem - L-terminal of HV-uitgangstestterminal

L - "Lijn" voor de hoogspanningsuitgang, ook wel lijnzijde genoemd, gemeten door de hoogspanningskabel leidt naar de eindlijn of het geteste object, bijvoorbeeld verbonden met de motorwikkelingen.

2. Afdeling waterterminal --G-terminal

G ---- verbonden met Ontvangen water op de spoelbakgenerator.

3. Klemvoet - E-klem

E-aardingsterminal, aangesloten op het generatorframe met aarding.
