810KVA hoogspannings testkit, 35KV en 132KV Hv-kabel testapparatuur 30-300Hz

Draagbare variabele frequentie Resonant weerstaan ​​spanningstest Set, voor 35KV en 132KV kabeltest

I. Productgebruik:

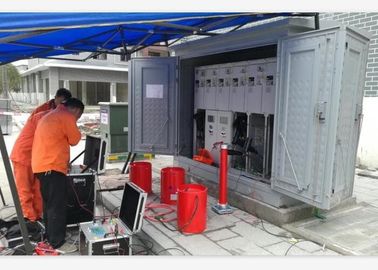

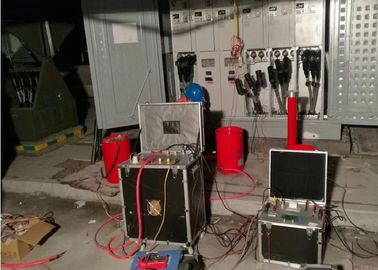

Dit testsetmodel CHX-810KVA / 54KV, 135KV is ontworpen voor 35KV en 110KV klasse XLPE-kabel ter plaatse AC doorstaat spanningstest met variabele frequentie resonante circuittechnologie; de hoogste testspanning is niet meer dan 54KV of 135KV; testfrequentie: 30-300Hz; de duty cycle is niet meer dan 60mints. het kan klanten helpen bij het uitvoeren van een preventieve test of hand-over test op AC doorstaan ​​spanningstest voor XLPE kabels 35KV binnen 5km en 132KV klasse binnen 1km.

Testbereik van de set is als volgt:

1. 5 km van 35kV / 300mm2 kabel, geteste capaciteit ≤0.97uF, testfrequentie 30-300Hz, testspanning 52kV, testtijd 60min.

2, 1 km van 132kV / 630mm2 kabel, geteste capaciteit ≤ 0,201uF, testfrequentie 30-300Hz, testspanning 128kV, testtijd 60min.

II. Algemene technische gegevens

1. Geschatte capaciteit: 810kVA;
2. Input power: driefasig 380V voltage, frequentie is 50Hz;
3. Nominale spanning: 54 kV; 135kV;
4. Geschatte stroom: 15A; 6A;
5. Werkfrequentie: 30-300Hz;
6. Golfvorm van apparaatuitgang: sinusgolf
7. Golfvormvervormingssnelheid: uitgangsspanning golfvormvervormingssnelheid ≤ 1%;
8. Werktijd: continu 60 minuten toegestaan ​​onder nominale belasting; overdruk 1,1 keer 1 minuut;
9. Temperatuurstijging: temperatuurstijging ≤65K na continu bedrijf gedurende 60 minuten onder nominale belasting;
10. Kwaliteitsfactor: apparaat zelf Q≥30 (f = 45Hz);
11. Beveiligingsfunctie: overstroom-, overspannings- en testproduct-flashover-beveiliging voor het geteste product (zie de sectie met variabele frequentievoeding voor details);
12. Meetnauwkeurigheid: systeemeffectieve waarde 1,5;

III. Hoofd onderdelen:
