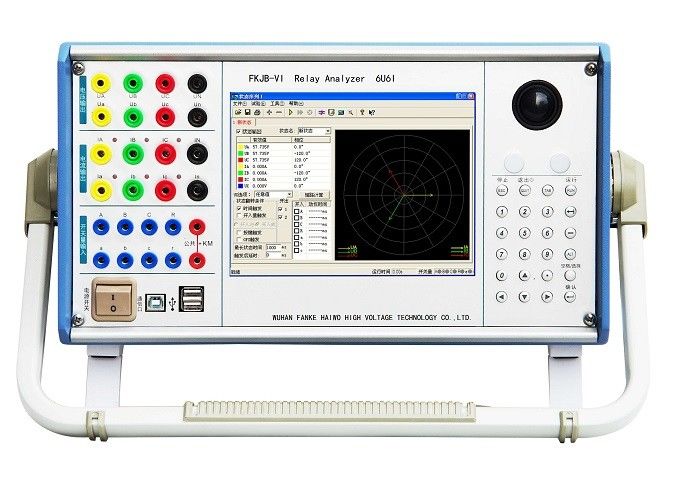

6 * 120V beveiligingsrelais testset 6U6I kanalen Output Relay Analyzer

Beveiligingsrelais testset, 6U6I relaisanalysator, relaiskalibratietester, relaisbeschermer uitgebreide tester

I. Technische kenmerken

1. Standaard 12-fasige spanning en stroomuitgang flexibele combinatie van 6-fasespanning, 6-fasestroomuitgang, kan worden gecombineerd om conventionele 4-fasespanning te bereiken 3-fasestroomtype, 6-fasen spanningssoort, 6-fasestroom type en 12-fasen uitgangsmodus, compatibel De traditionele testmethoden kunnen ook gemakkelijk driefasen differentiaaltesten en fabrieksvermogens snel snijden en zelfinjectie testen uitvoeren.

2. De bediening van één unit is handig , ingebouwde high-performance industriële computer, 8.4-inch groot scherm TFT LCD-scherm, apparaatpaneel met trackballmuis, geoptimaliseerd bedieningstoetsenbord, ingebouwde op WINDOWS gebaseerde volledig Engelse bedieningssoftware. Het kan worden gebruikt tijdens het opstarten, wat handig en snel is om te gebruiken.

3. Dubbele bedieningsmodus , naast de stand-alone bediening, kan het apparaat worden bediend vanaf een externe desktop of laptop. De twee functies zijn volledig consistent en echt compleet dual-modus.

4. De nieuwe high-fidelity lineaire eindversterkeruitgang . maakt gebruik van high-fidelity, high-reliability modulaire lineaire eindversterker in plaats van schakelende eindversterker voor superieure prestaties. Het zal geen hoogfrequente interferentie naar de testlocatie genereren en het zorgt voor een vloeiende golfvorm en een uitstekende precisie van hoge stroomsterkte tot kleine stroomsterkte.

5. Krachtige hostmachine . Het kerngedeelte wordt bestuurd door DSP, met een snelle rekensnelheid, sterke real-time digitale signaalverwerkingsmogelijkheden, transmissiebandbreedte en hoge resolutie D / A-conversie. De outputgolfvorm heeft hoge precisie, kleine vervorming en goede lineariteit.

6. Krachtige functies . Volledig test differentieel, zelfinjectie, snel afsnijden, synchroon, harmonische, foutweergave, systeemoscillatie en andere functies. Het kan een groot aantal grootschalige complexe verificatiewerkzaamheden met een hoge mate van automatisering voltooien. Het kan eenvoudig verschillende beveiligingsinstellingen testen en scannen, foutopsporing uitvoeren, testgegevens in realtime opslaan, vectorafbeeldingen weergeven en rapporten online afdrukken.

7. De 6-fasestroom is handig voor driefasige differentiële beveiligingstests en de 12-fasenuitgang kan worden gebruikt voor zelfinjectie testen.

8. Bereid u voor op zelfinjectietest en snelfunctie . 10 kanalen worden geopend voor 4 paren om verschillende zelfinjectie- en snelkoppelapparaten te testen. De testinterface heeft een mooi ontwerp en kan direct het hoofdbedradingsschema van verschillende systemen, de status van elk schakelcontact en de stroom- en spanningsamplituden weergeven. Het is zeer intuïtief en gemakkelijk om het hele proces van het zelfinspuitingsapparaat te testen, op te nemen en weer te geven.

9. Het contactpunt is rijk : 10 contactingangen en 8 paren lege contacten. Het ingangscontact is compatibel met het 0 ~ 250V potentiaalcontact, dat op intelligente en automatische wijze kan worden herkend. Ingangs- en uitgangscontacten kunnen worden uitgebreid volgens de behoeften van de gebruiker.

10. Onafhankelijke gelijkstroomvoeding : het heeft een krachtige 110 V en 220 V speciale DC-uitgangsvermogen.

11. Rijke interface : het apparaatpaneel heeft een eigen toetsenbord en muis en de enkele machine kan complete bewerkingen uitvoeren. Daarnaast heeft het ook een USB-slaafpoort en twee USB-hoofdpoorten, die kunnen communiceren met de computer voor gebruik en kunnen worden aangesloten op randapparatuur zoals printers, toetsenborden en muizen. Het kan ook gegevens van een USB-stick lezen. Het apparaat heeft ook een GPS-interface voor het gelijktijdig testen van de twee machines.

12. GPS-besturingsfunctie . Dubbelfasige tijdsynchronisatietest, longitudinale differentiaalbeveiligingstest in vezels, etc.

13. Perfecte zelfbeschermingsfunctie . De warmtedissipatiestructuur is redelijk ontworpen, de hardwarebeschermingsmaatregelen zijn betrouwbaar en perfect en de krachtige softstart-functie, zelfdiagnose van de software en functie voor uitgangsblokkering zijn aanwezig.

14. Lichtgewicht geïntegreerde structuur, kosteneffectief . Het is een cross-professional gezamenlijk ontwerpproduct dat de geavanceerde wetenschappelijke en technologische prestaties van verschillende beroepen integreert. Klein formaat, lichtgewicht, hoge prestaties en prijsverhouding.

II. Functie en gebruik

Kan verschillende relais testen (zoals stroom, spanning, inverse tijd, stroomrichting, impedantie, differentieel, lage cyclus, synchronisatie, frequentie, DC, tussenliggende tijd, enz.) En microcomputerbeveiliging kan worden gecontroleerd en kan eenfase simuleren naar driefasige tijdelijke, permanente en conversiefouten werden getest in de hele set. Het kan ook een groot aantal grootschalige complexe verificatiewerkzaamheden met een hoge mate van automatisering voltooien. Het kan eenvoudig verschillende beveiligingsinstellingen testen en scannen, foutopsporing uitvoeren, testgegevens in realtime opslaan, vectorafbeeldingen weergeven en rapporten online afdrukken. De 6-fasestroom is handig voor driefasige differentiaalbeveiligingstests en de 12-fasenuitgang kan worden gebruikt voor zelfinjectie testen.

III. Prestatie data

1. Wisselstroomuitgang: 6 kanalen, elk kanaal 30A / 400VA
2. 3 kanalen, elk 60A / 450VA
3. AC stroomuitgangstijd: 5A, 7600 seconden; 10A, 1800 seconden; 30A, 12 seconden of meer
4. AC-uitgangsspanning: 6 kanalen, 120V / 80VA per kanaal
5. AC uitgangsnauwkeurigheid: <0,2% (binnen het hoofdbereik)
6. DC-stroomuitgang: 3 kanalen, ± 10A / 200VA per kanaal
7. Gelijkspanningsuitgang: 3 kanalen, ± 160V / 70VA per kanaal
8. DC-uitgangsnauwkeurigheid: <0,2% (binnen het hoofdbereik)
9. Fase: 0 ~ 360 °
10. Fasenauwkeurigheid: 0,2 °
11. Over elkaar geplaatste harmonischen: 0 ~ 20 keer
12. Uitgangsfrequentie: 0 ~ 1000Hz
13. Frequentie nauwkeurigheid: <0.001Hz
14. Openingsbedrag: 10 kanalen (uitbreidbaar)
15. Hoeveelheid: 4 paar (uitbreidbaar)
16. Onafhankelijke gelijkstroom: DC110V / 220V, nominale stroom van 1,5A

IV. Andere technische parameters

1. Huidige generatoren

1.1 Instelbereik

• 6-fasen wisselstroom (LN) 6 * 0 ... 30A
• 3-fasen wisselstroom (LN) 3 * 0 ... 60A
• 1-fase ac (LN) 1 * 0 ... 180A
• 6-fasen gelijkstroom (LN) 6 * 0 ... 10A
• Driefasige gelijkstroom (LN) 3 * 0 ... 20A
• 1-fase DC (LN) 1 * 0 ... 60A

1.2 Kracht

• 6-fasen ac 6 * 260VA / W
• 3-fasen ac 3 * 400VA / W
• 1-fase ac 1 * 1080VA / W
• 6-fasen gelijkstroom 6 * 180VA / W
• 3-fasen gelijkstroom 3 * 320VA / W
• 1-fase gelijkstroom 1 * 780VA / W

1.3 Algemeen

• Nauwkeurigheid <0,2% typisch
• Vervorming ≤ 0,5% gegarandeerd
• Resolutie 1mA

2. Spanningsgeneratoren

2.1 Beltonen instellen

• 6-fasen wisselstroom (LN) 6 * 0 ... 120V
• 6-fasen ac (LL) 0 ... 240V
• 6-fasen gelijkstroom (LN) 6 * 0 ... 160V
• 6-fasen gelijkstroom (LL) 0 ... 320V

2.2 Kracht

• 6-fasen ac (LN) 6 * 70VA
• 6-fasen ac (LL) 3 * 140VA
• 6-fasen gelijkstroom (LN) 6 * 80W
• 6-fasen gelijkstroom (LL) 3 * 160W

2.3 Algemeen

• Nauwkeurigheid <0,2% typisch
• Vervorming ≤ 0,5% typisch
• Resolutie 4,0 mV

2.4 Generator, algemeen

• Frequentiebereik: sinussignaal gelijkstroom ... 1000 Hz
• Tijdelijk signaal DC ... 3000Hz
• Frequentie nauwkeurigheid 0.01%
• Frequentie resolutie 0.01Hz
• Phase-hoekbereik -360 ... + 360
• Phase angle accuracy 0.1

3. Digitale invoer en uitvoer

3.1 Digitale ingang

• Nummer 8
• Ingangskarakteristiek 10-250VDC of vrij contact
• Tijdresolutie 1m s
• Max.meetstijd 9999s

3.2 Digitale uitgang

• Type Vrij relaiscontact
• Nummer 4
• Breekcapaciteit ac 0.5A, 250V
• Breekcapaciteit gelijkstroom 0.5A, 60Vdc

3.3 Algemeen

• Nominale voedingsspanning 240Vac
• Toegestane voedingsspanning 220-264 Vac
• Nominale frequentie 50 / 60Hz
• Toegestane frequentie 45-65Hz

4. Diversen

• PC-verbinding USB
• Massa-aansluiting 4 mm bananenhouder

5. Afmetingen: 410 × 360 × 200 mm3

6. Gewicht: 23kg

V. Arbeidsomstandigheden

• Omgevingstemperatuur: -5 graden Celsius-50 graden Celsius
• Relatieve luchtvochtigheid: niet meer dan 90% (25 graden Celsius)
• De site van gebruik: binnen of buiten bij goed weer
