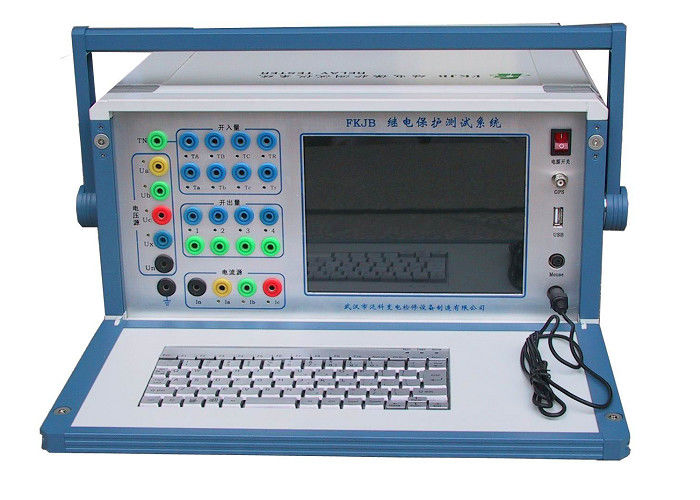

4U3I kanalen Output Relay Test Set / Relay Test Kit Hoge nauwkeurigheid 0 ~ 1000Hz
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Gebruik: | Alle knids van Relaiskaliberbepaling het testen | output: | 4U3I kanalenoutput |
|---|---|---|---|
| Huidige bron: | 3*30A | Voltagebron: | 4*120V |
| Testnauwkeurigheid: | Niet minder dan 0,2% | Uitgangsfrequentie: | 0~1000Hz |
| Hoog licht: | relais testkit,beveiligingsrelais testapparatuur |
||
Beveiligingsrelais testset, 4U3I relaisanalysator, relaiskalibratietester, relaisbeschermer uitgebreide tester
I. Technische beschrijving
Het hoofdbesturingsbord is DSP + FPGA-architectuur, 16-bits DAC-uitvoer, genereert sinusgolf met hoge dichtheid 2000 punten elke cirkel naar grondgolf, die de golfkwaliteit en de nauwkeurigheid van het testinstrument aanzienlijk verbeteren.
Klassieke Windows XP-bedieningsinterface, gebruiksvriendelijke mens-machine-interface, eenvoudig en snel te bedienen; Hoogwaardige embedded industriële besturingscomputer en 8,4-inch resolutie van 800 x 600 TFT true-kleurenweergave die rijke visuele informatie biedt, inclusief de huidige werkconditie en allerhande hulpinformatie.
De software met zelfcalibratiefunctie, die na het openen van de behuizing de nauwkeurigheid niet hoeft te kalibreren door relais aan te passen, verbetert de stabiliteit van de nauwkeurigheid aanzienlijk.
II. Functie en functies
- Klassieke Windows-gebruikersinterface, gebruiksvriendelijke interface, eenvoudige bediening;
- Ingebouwde PC104-serie van hoogwaardige industriële computer en 8,4 "grootbeeld TFT-LCD-kleurenscherm met hoge resolutie. Het biedt een rijke visuele informatie, waaronder de werkomstandigheden van de apparatuur, de volgende stap tips en allerlei hulpinformatie;
- Uitgerust met ultradun 101 standaard toetsenbord en optische muis, kunt u het op dezelfde manier bedienen als een gewone pc;
- Uitgerust met een externe USB-interface voor eenvoudige gegevenstoegang en software-onderhoud;
- Alle projecten voltooien zonder andere externe apparaten met automatische weergave en registratie van testgegevens en voltooiing van het tekenen van vector- en karakteristieke curves;
- De golf is met hoge precisie en goede lineariteit door high-performance 16-bit D / A-omzetter; bovendien heeft het een goede tijdelijke respons en amplitude-frequentiekarakteristieken. In het gehele meetbereik kan het een precieze golfvorm garanderen.
- Uniek algoritme maakt de golfvorm nauwkeurig en garandeert dat het signaal de zuivere sinusgolf is.
- Directe output Wisselspanning, wisselstroom, gelijkspanning, gelijkstroom, variabele fase en variabele frequentie;
- Behalve de traditionele Ua, Ub, Uc, Ia, Ib, Ic, is er ook een vierde uitgangsspanning Ux. Ux kan worden gebruikt voor een verscheidenheid aan functies, zoals voor de output van verschillende 3U0, de spanning van de outputlijn tijdens lijnbeschermingsproeven enzovoorts;
- 110V / 220V extra instelbare DC-voeding, maximale uitgangsstroom tot 1A, voltage kan binnen 80% tot 100% worden aangepast en kan worden gebruikt als DC-werkende voeding van apparaat en circuit en 80% van de testspanning;
- Het is met 8 ingangen en 4 open in de lucht uit de hoeveelheid uitgangscontacten. De invoerinterface kan zich automatisch aanpassen aan zowel het passieve (luchtcontact) als het actieve, en kan zich automatisch aanpassen aan de actieve invoer van de polariteit. Het kan normaal werken binnen het ingangsspanningsbereik van ± 250V.
- GPS-synchronisatie triggerfout is minder dan 50μS;
- Het kan de complexe verificatie voltooien, alle soorten beschermende waarden en afspeelfouten scannen, scannen en testen. Het kan ook real-time gegevensbesparing, vectorweergave, rapporten afdrukken, enz.;
- Goed ontworpen chassisstructuur, kleine afmetingen, goede warmteafvoer. Met uitgebreide en betrouwbare bescherming, foutdiagnose en automatische vergrendelingsfunctie;
III. Technische index:
1.AC huidige bron
| Max.stroomuitvoer | 3 x 30A / fase | Resolutie | 1 mA |
| 90A / 3-ph parallel | Spannings- en valtijd | ≤200μS | |
| Max. vermogen | 450 VA / fase, 900 VA / 3-ph parallel | Amplitude-frequentiekarakteristiek | Amplitude van variatie ≤ ± 0,5% binnen 25 ~ 1000 Hz |
| Uitgangsstroom, amplitude, frequentie en fase van elke fase | Verstelbaar onafhankelijk | Tijd van output | Continue uitvoer binnen 0 ~ 10A; Continue tijd is meer dan 60S binnen 10A ~ 20A; Continue tijd is meer dan 10 seconden binnen> 20A |
| Uitgang nauwkeurigheid | ± 0,2% ± 0,02% van het volledige bereik binnen 0,2A ~ 30A |
2.AC spanningsbron
| Max. uitgangsspanning | 4 x 120V / fase | Resolutie | 1 mV |
| Max. vermogen van de uitgangsspanning | 60 VA / fase | Spannings- en valtijd | ≤120μS |
| Uitgangsamplitude, frequentie en fase van elke fase | Verstelbaar onafhankelijk | Amplitude-frequentiekarakteristiek | Amplitude van variatie≤ ± 0,5% binnen 25 ~ 1000 Hz |
| Uitgang nauwkeurigheid | ± 0,1% ± 0,02% van het volledige bereik binnenin 2 ~ 120V | ||
3. DC spanningsbron
| Voltage output | 0 ~ 300V (± 150V) | Resolutie | 1 mV |
| Nauwkeurigheid | 0,5% | Max. vermogen | 100 VA |
4. Auxiliary DC-bron
| Spanningsbereik | 110V of 80% ~ 100% van 220V | 110V of 220V instelbaar gelijkstroomuitgangsvermogen |
| Max. vermogen | 100 VA |
5. Phase hoek
| reeks | 0 ° ~ 360 ° | Resolutie | 1 ° |
| Nauwkeurigheid | ± 1 ° |
6.Frequency
| reeks | 25 ~ 1000 Hz | gelijktijdigheid | ≤10μS |
| Nauwkeurigheid | Bij 25 ~ 65 Hz, absolute afwijking≤0,001 Hz; Bij 65 ~ 450 Hz, absolute afwijking≤0,01 Hz; Bij 450 ~ 1000 Hz, absolute afwijking≤0.1 Hz | Superpositie elke harmonische van twee tot negen. | |
7.Input
| Ingangsimpedantie | ≥10KΩ | Timing precisie | ≤1 mS wanneer minder dan 1S |
| Resolutie | 0,1 mS | Verbindingspunt | Wanneer de ingangsspanning binnen 0 ~ ± 5V ligt, is deze kortgesloten; Wanneer de ingangsspanning binnen + 15V ~ + 250V of -15V ~ -250V ligt, is het inactieve contact open. |
| 8 onafhankelijke schakelcontactingang | |||
8.GPS-trigger
| Capaciteit | 250V DC, 0,5A; 250V AC, 0,5A | GPS-trigger | error: ≤50μS |
| 4 paar programmeerbare schakelcontactuitgangen | |||
9. Stroombron
| AC-spanningsingang | Nominale waarde: 220V-20% ~ + 15%; Referentiewaarde: 220V ± 2% | Wisselstroomfrequentie | Nominale waarde: 50 Hz-4% ~ + 2%; Referentiewaarde: 50 Hz ± 1% |
| Ingangsvermogen | ≤1000 VA; (≥10S) ≤ 2000 VA: voor korte tijd |
10. Afspraken en gebruik van voorwaarden
| Dimensies | 390 x 190 x 360 (B x H x D, mm) | Voorwaarden gebruiken | T: -5 ~ + 45 ℃ RH: ≤90% Atmosferische druk: 80 ~ 110 kPa |
| Gewicht | Ongeveer 19 kg |
V. Werkomstandigheden
- Omgevingstemperatuur: -5 graden Celsius-50 graden Celsius
- Relatieve luchtvochtigheid: niet meer dan 90% (25 graden Celsius)
- De site van gebruik: binnen of buiten bij goed weer
