Het Resonerende Proefsysteem van de overvoltagebescherming 270KVA AC

AC Resonerend Proefsysteem voor 35KV-Kabel en 110KV-de Test van het Machtshulpkantoor

Eigenschappen:

• Kleine grootte, draagbaar voor het werken.
• Het scherm om de de testgegevens, de status en stap van de vertoningsverrichting tegen realtime te tonen.
• Kleine temperatuur die bij geschatte lading toenemen. Droog-type epoxy gegoten, hoge mechanische sterkte en goede isolatiecapaciteit.
• 220V of is de de enige fasekrachtbron van 380V geschikt voor sourcing ter plaatse.
• De verschillende typereactoren voor facultatief realiseren multifunctioneel.
• Met over huidig, over voltage, IPM en de functie van de lossingsbescherming.
• Het testresultaat kan worden gedrukt.

I. productgebruik:

Deze test vastgestelde model chx-270KVA/45KV, 270KV wordt ontworpen voor de klassen korte XLPE kabel van 10KV/35KV-, machtstransformator, CITIZENS BAND, CT/PT, weerstaat busbar in 110KV-machtshulpkantoor om AC ter plaatse uit te voeren voltagetest met de veranderlijke technologie van de frequentie resonerende kring; het hoogste testvoltage is neen meer dan 45KV, 90KV, 270KV; testfrequentie: 30-300Hz; de plichtscyclus is neen meer dan 60mints. het kan klanten helpen om preventieve test uit te voeren of test aangaande AC te overhandigen weerstaat voltagetest

De testwaaier van de reeks is zoals volgend: transformator

1. 1000m van 35kV/300mm2-kabel, testfrequentie 30-300Hz, testvoltage 52kV, testtijd 5min.

2, 3000m van 10kV/300mm2-kabel, testfrequentie 30-300Hz, testvoltage 22kV, testtijd 5min.

3, de hoofdtransformator van 35kV/31500kVA, capacitieve weerstand ≤ 0.015uF, testfrequentie 40-300Hz, testvoltage 68kV, testtijd 1min.

4, de hoofdtransformator van 110kV/50000kVA, capacitieve weerstand ≤ 0.015uF, testfrequentie 40-300Hz, testvoltage 160kV, testtijd 1min.

4, CITIZENS BAND, CT/PT, busbar in 110KV-machtshulpkantoor, testfrequentie 40-300Hz, testvoltage neen meer dan 265, testtijd 1min.

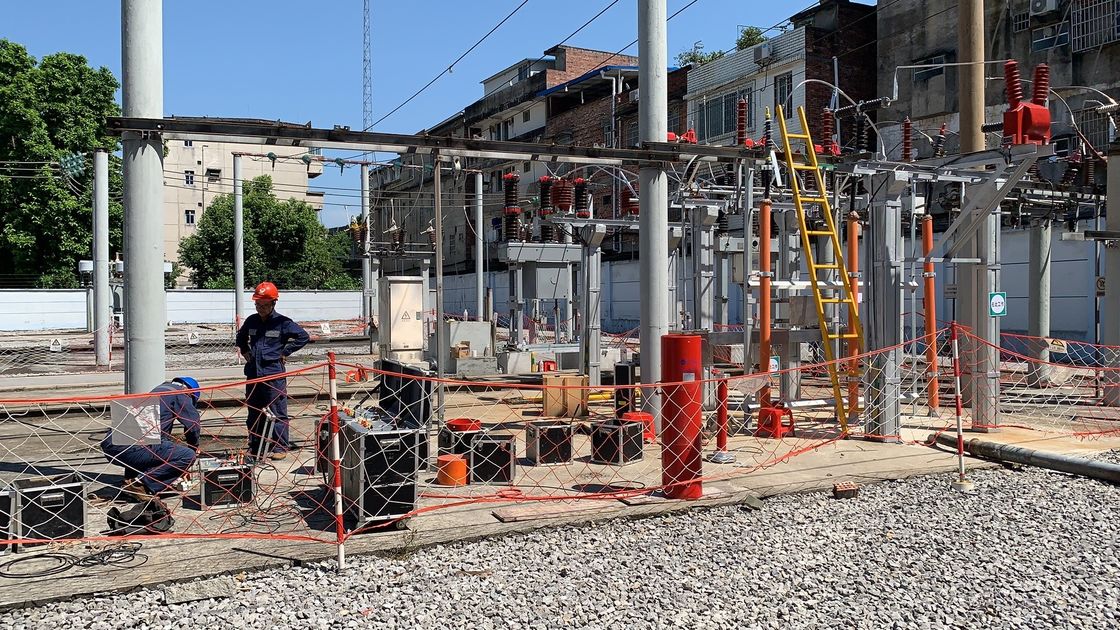

De gehele testreeks bestaat uit veranderlijke frequentiekrachtbron, opwindingstransformator, 6pieces van reactoren, en hoogspanningsmeting devider (capacitieve voltageverdeler). Dit type van testreeks is het meest geschikt voor de machtshulpkantoor van 35KV of 110KV-

II. algemene Technische Gegevens

1. Nominaal vermogen: 270kVA;
2. Inputmacht: 380V-voltage het in drie stadia, frequentie is 50Hz;
3. Nominale spanning: 45KV; 270kV;
4. Geschatte stroom: 1A; 6A;
5. Het werk frequentie: 30-300Hz;
6. De golfvorm van de apparatenoutput: sinusgolf
7. Het tarief van de golfvormvervorming: van de de golfvormvervorming van het outputvoltage het tarief ≤ 1%;
8. Werktijd: ononderbroken 60min toegestaan onder geschatte lading; overdruk 1,1 keer 1 minuut;
9. Temperatuurstijging: temperatuurstijging ≤65K na ononderbroken verrichting 60 minuten onder geschatte lading;
10. Kwaliteitsfactor: apparaat zelf Q≥30 (f=45Hz);
11. Beschermingsfunctie: Te sterke intensiteit, overvoltage en testproductflashover bescherming voor het geteste product (zie de veranderlijke sectie van de frequentievoeding voor details);
12. Metingsnauwkeurigheid: systeem efficiënte waarde 1,5;

III. belangrijkste onderdelen:
