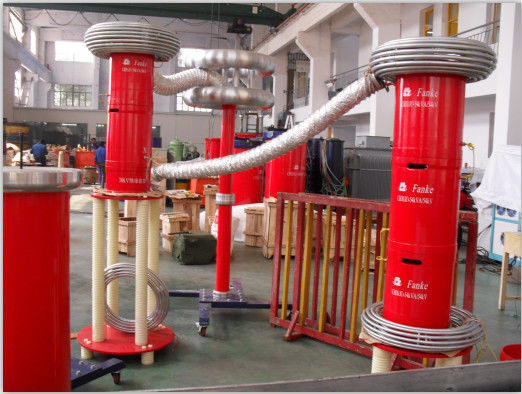

De Kabel van 35KV 132KV HV het Testen het Materiaal voor AC weerstaat Voltagetest

35KV de Kabel van /132KV Hv het Testen het Resonerende Materiaal 30-300Hz, weerstaat de Reeks van de Voltagetest

Eigenschappen
1. Dit weerstaat voltagemateriaal heeft klein volume, lichtgewicht en draagbaar proefsysteem.
2. De voeding keurt de eenfasige voeding van 220V of de enige voeding van 380V goed, die voor machtsinzameling ter plaatse geschikt is.
3. De reactor keurt het droge epoxy gieten goed, die mooi en betrouwbaar is, geschikt voor allerlei kabels.
4. Rust met lage harmonische gepatenteerde technologie, lager uit dan de internationale norm van 5% en bescherm de belangrijkste transformator, generator en ander materiaal tegen hoogspannings harmonische schade.
5. Rust met de functie van de controle van piekwaarde volgens internationale norm uit, die de golfvorm van de hoogspanningstest in realtime kan controleren.
6. Gemakkelijk aan verrichting, het grote LEIDENE scherm.
7. Met zijn eigen micro- printer, druk op elk ogenblik en sla testgegevens op.

Toepassing:
resonerende systeem van de kabel het Veranderlijke frequentie
De generatorfrequentie weerstaat het materiaal van de voltagetest;
Weerstaat het hulpkantoor elektromateriaal ac voltageproefsysteem

I. productgebruik:

Deze test vastgestelde model chx-810KVA/54KV, 135KV wordt ontworpen voor 35KV en 110KV-de klassenxlpe kabel AC ter plaatse weerstaat voltagetest met de veranderlijke technologie van de frequentie resonerende kring; het hoogste testvoltage is neen meer dan 54KV of 135KV; testfrequentie: 30-300Hz; de plichtscyclus is neen meer dan 60mints. het kan klanten helpen om preventieve test uit te voeren of test aangaande AC te overhandigen weerstaat voltagetest voor XLPE-kabels 35KV binnen 5km en 132KV-klasse binnen 1km.

De testwaaier van de reeks is zoals volgend:

1. 5km van 35kV/300mm2-kabel, geteste capacitieve weerstand ≤0.97uF, testen frequentie 30-300Hz, testvoltage 52kV, testtijd 60min.

2, 1kmvan 132kV/630mm2-kabel, geteste capacitieve weerstand ≤ 0.201uF, testfrequentie 30-300Hz, testvoltage 128kV, testtijd 60min.

II. algemene Technische Gegevens

1. Nominaal vermogen: 810kVA;
2. Inputmacht: 380V-voltage het in drie stadia, frequentie is 50Hz;
3. Nominale spanning: 54kV; 135kV;
4. Geschatte stroom: 15A; 6A;
5. Het werk frequentie: 30-300Hz;
6. De golfvorm van de apparatenoutput: sinusgolf
7. Het tarief van de golfvormvervorming: van de de golfvormvervorming van het outputvoltage het tarief ≤ 1%;
8. Werktijd: ononderbroken 60min toegestaan onder geschatte lading; overdruk 1,1 keer 1 minuut;
9. Temperatuurstijging: temperatuurstijging ≤65K na ononderbroken verrichting 60 minuten onder geschatte lading;
10. Kwaliteitsfactor: apparaat zelf Q≥30 (f=45Hz);
11. Beschermingsfunctie: Te sterke intensiteit, overvoltage en testproductflashover bescherming voor het geteste product (zie de veranderlijke sectie van de frequentievoeding voor details);
12. Metingsnauwkeurigheid: systeem efficiënte waarde 1,5;

III. belangrijkste onderdelen:
