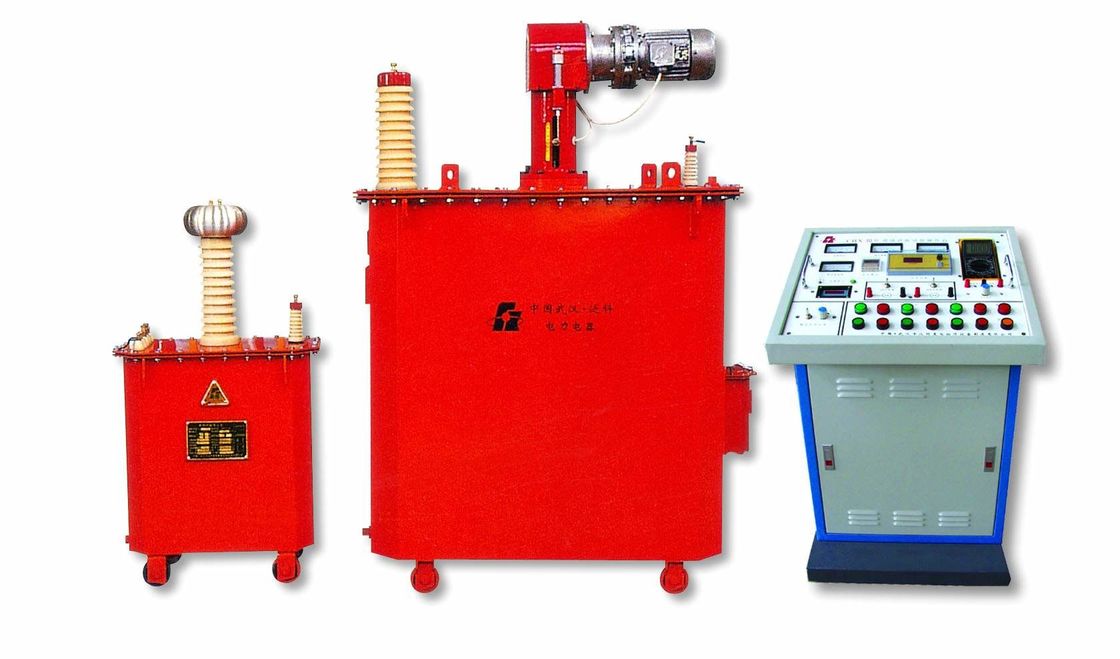

De aanpassende Inductantietype Reeks van de Reeks Resonerende Test

Het aanpassen inductantietype de testapparaat van de reeksresonantie

1. Onderwerp
Voor de Suwa-Waterkrachtpost 300MW, is de extreme nominale spanning 18kV, overschrijdt de aardecapacitieve weerstand geen 2.58μF, weerstaat AC voltagetest, is het testvoltage 50kV, en weersta voltagetijd is 5min.

2. Systeemcapaciteit
Voor de Suwa-Waterkrachtpost 300MW, is de extreme nominale spanning 18kV, overschrijdt de aardecapacitieve weerstand geen 2.58μF, weerstaat AC voltagetest, is het testvoltage 50kV, en weersta voltagetijd is 5min. dan:
Tijdens de test, is de zijstroom met hoog voltage I=2πfCU=2π×50×2.58×10-6×50×103=40.53A; de geschatte stroom van het systeem wordt geplaatst bij 42A, en de nominale spanning wordt geplaatst bij 50kV, verlatend een bepaalde marge.
Het algemene specificatieontwerp is 2100kVA/50kV, waarvan de regelbare reactor 800kVA/50kV is (16A); één vaste reactor, met twee parameters van 650kVA/50kV/13H; het kan ontmoeten weerstaat voltagevereisten van het 0~2.58μF-testproduct.
Samengevat: 2100kVA/50kV kan ontmoeten weerstaat voltagevereisten van 2.54μF-testproduct

3. De belangrijkste technische parameters en de functies van het systeem
1. Nominaal vermogen: 2100kVA;
2. Nominale spanning: 50kV;
3. Geschatte stroom: 42A;
4. Het werk frequentie: machtsfrequentie 50Hz;
5. Het tarief van de de golfvormvervorming van het outputvoltage: ≤1%;
6. Toegestane ononderbroken werktijd: 5min onder geschatte lading, 1,1 keer overvoltage 1 minuut;
7. De temperatuurstijging na ononderbroken verrichting 5 minuten onder geschatte lading is ≤65K;
8. De kwaliteitsfactor van het apparaat zelf: Q≥30;
9. De nauwkeurigheid van de hoge drukmeting: efficiënte waarde 1,5;
10. Inputmacht: 380V-voltage in drie stadia, frequentie 50Hz;
11. Het testproduct heeft te sterke intensiteit, overvoltage en testproductflashover beschermingsfuncties;
12. Omgevingstemperatuur: -250C-450C, relatieve vochtigheid: ≤90%RH, hoogte≤3200 meters.

4. Inleiding aan het principe van reeksresonantie
Het proefsysteem van de reeksresonantie is een apparaat wordt gebruikt om AC uit te voeren weerstaat voltagetests aangaande diverse capacitieve testproducten dat. Het wordt door de capaciteit van de inputmacht gekenmerkt zeer te verminderen voor de test wordt vereist, die het volume en gewicht die van het testmateriaal verminderen, het de gebiedstest maken die gemakkelijk uit te voeren; en zeer drukkend de arbeid en de materiële die kosten van het testmateriaal en de input voor de test wordt vereist.
Fanke is bezig geweest met de ontwikkeling en de productie van testmateriaal met hoog voltage meer dan 20 jaar, en het resonerende systeem is het vlaggeschipproduct van Fanke. Momenteel, zijn honderden resonerende die systemen door Fanke worden veroorzaakt met succes in binnen- en buitenland gebruikt op divers gebied van machtssystemen.
Het systeem van de reeksresonantie is verdeeld in gestemde inductantieresonantie en de resonantie van de frequentiemodulatie. De twee resonanties bereiken resonantie op verschillende manieren. Het gestemde inductantietype maakt de testkring resoneren door de inductantie aan te passen, terwijl het type van frequentiemodulatie de testkring maakt resoneren door de testfrequentie aan te passen. Maar het resultaat is hetzelfde, d.w.z., de output met hoge capaciteit die door het testproduct kan wordt vereist worden verkregen door een voeding met lage capaciteit in te voeren. Het principediagram van resonantie wordt getoond in Cijfer
