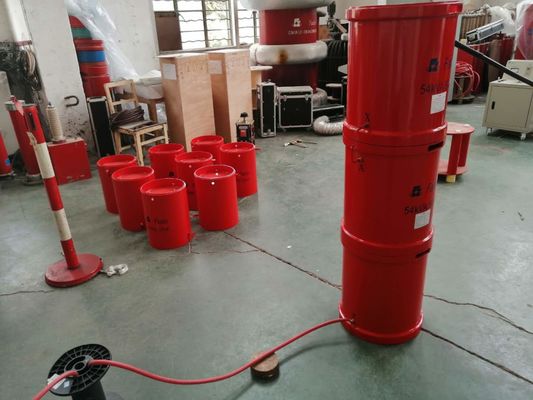

Het Type 280kVA van frequentiemodulatie Reeks Resonerend Proefsysteem

Het type van frequentiemodulatie de testapparaat van de reeksresonantie

1.Applicable bereik van apparaat
1. Ontmoet AC weerstaan voltagetest van 10kV/300mm2-kabel, is de capacitieve weerstand per eenheidslengte 0.3755μF/km, is de kabellengte 2000m, is de capacitieve weerstand van de geteste kabel 0.75μF, is het testvoltage 22kV, en de testtijd is 5min;
2. Ontmoet de 35kV/240mm2-kabel AC weerstaan voltagetest, is de capacitieve weerstand per eenheidslengte 0.175μF/km, is de kabellengte 1000m, is de capacitieve weerstand van de geteste kabel 0.175μF, is het testvoltage 52kV, en de testtijd is 180min;
3. Ontmoet AC weerstaan voltagetest van 110kV/630mm2-kabel, is de capacitieve weerstand per eenheidslengte 0.1880μF/km, is de kabellengte 100m, is de capacitieve weerstand van de geteste kabel 0.188μF, is het testvoltage 128kV, en de testtijd is 60min;

2. Het apparaat volgt de norm
GB10229-88 „Reactor“
GB50150-2016 „van de de Overdrachttest van het Machtsmateriaal de Verordeningen“
DL/T 596-1996 „Preventieve Testverordeningen voor Machtsmateriaal“
GB1094.1-GB1094.6-96 „de rang van de Bijlagebescherming“
GB2900 „Elektroterminologie“
GB/T16927.1~2-1997 „de Technologie van de Hoogspanningstest“
GB 191-2000 „Verpakking, Opslag en Vervoers Grafische Tekens“
JB/T 9641-1999 „Testtransformator“
CEI 358(1990) „het Koppelen Condensator en de Verdeler van het Capacitieve weerstandsvoltage“
Q/WFK005-2005 van de het Bedrijfonderneming van Fanke „van de Testtransformator“ de Norm
Q/WFK008-2004 van de het Bedrijfonderneming van Fanke „van de Testreactor“ de Norm

3. Milieuvoorwaarden van het apparaat
1. Omgevingstemperatuur: -5℃-+45℃;
2. Relatieve vochtigheid: ≤90 ﹪, geen condensatie;
3. Hoogte: ≤1000m.

4.Fourth, de belangrijkste technische prestatie-eisen van het apparaat
1. Nominaal vermogen: 280kVA;
2. Nominale spanning: 35kV; 140kV;
3. Geschatte stroom: 2A;
4. Voeding: 380V±10%;
5. Nominaal vermogen van veranderlijke frequentievoeding: 20kW;
6. Het werk frequentie: 45-300Hz;
7. De fijnheid van de frequentieaanpassing: 0.01Hz; frequentieinstabiliteit: ≤0.01%;
8. Werktijd: 180min de ononderbroken verrichting wordt toegestaan onder geschatte macht;
9. Temperatuurstijging: na geschatte ononderbroken verrichting 180 minuten, is de temperatuurstijging van elk deel van het apparaat ≤65K;
10. Outputgolfvorm: sinusgolf, tarief 11 van de golfvorm <1>     vervorming. Kwaliteitsfactor: het apparaat zelf Q>30 (wanneer f=40Hz);
12. Bescherming: met te sterke intensiteit, overvoltage en flashover bescherming (zie de de voedingsectie van de frequentieomzetting voor details);
13. Metingsnauwkeurigheid: 1.5 efficiënte waarde.
