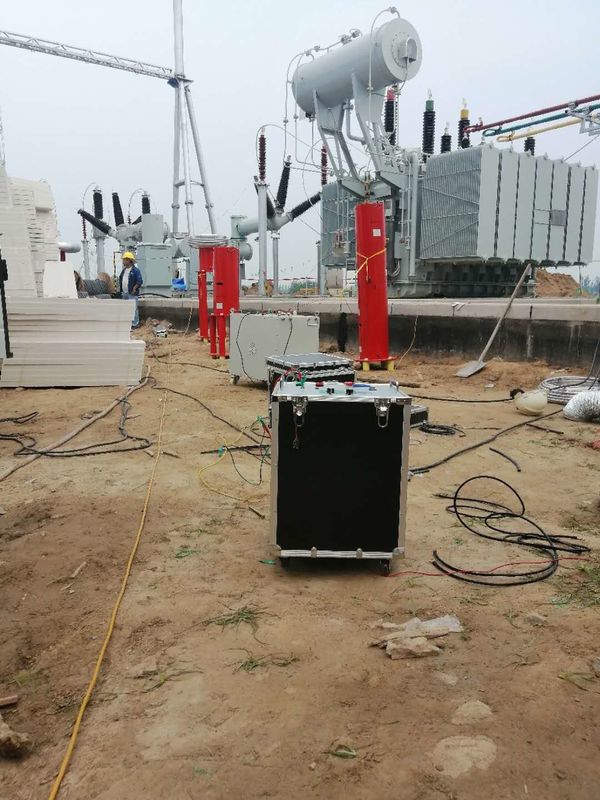

de Reeks Resonerend Proefsysteem van 108kVA 27kV 100kV

De testapparaat van de reeksresonantie

1. Onderwerp
1.10kV/300mm2 de kabel, capacitieve weerstand 0.37uF/km van de eenheidslengte, kabellengte 1.4km, geteste kabelcapacitieve weerstand 0.153uF, testfrequentie 30-300Hz, testvoltage 52kV, weerstaat voltagetijd 60min;
2. 35kV de de machtsfrequentie AC van de machtstransformator weerstaat voltagetest, capacitieve weerstand ≤0.02uF, testfrequentie 45~65Hz, testvoltage die geen 68kV, testtijd 1min overschrijden;
3. AC weerstaat voltagetest voor schakelaars en transformatoren met voltageniveaus van 35kV en hieronder, is de testfrequentie 30-300Hz, overschrijdt het testvoltage geen 100kV, en de testtijd is 1min;
2. Milieuvoorwaarden voor apparatengebruik
1. Omgevingstemperatuur: -5℃-45℃;
2. Relatieve vochtigheid: ≤90 ﹪, geen condensatie;
3. Hoogte: ≤1000m.
3. De belangrijkste technische parameters en de functies van het systeem
1. Nominaal vermogen: 108kVA;
2. Nominale spanning: 27kV; 100kV;
3. Geschatte stroom: 4A; 1A;
4. Voeding: eenfasige 220V±10 ﹪;
5. Het werk frequentie: 30-300Hz;
6. Frequentieresolutie: 0.1Hz; frequentieinstabiliteit: ≤0.1%;
7. Werktijd: 15min de ononderbroken verrichting wordt toegestaan onder geschatte macht;
8. Temperatuurstijging: Na 15 minuten van ononderbroken verrichting bij geschatte macht, is de temperatuurstijging van elk deel van het apparaat ≤65K;
9. Outputgolfvorm: sinusgolf, tarief 10 van de golfvorm <1>      vervorming. Kwaliteitsfactor: het apparaat zelf Q≥30 (wanneer f=45Hz);
11. Bescherming: met te sterke intensiteit, overvoltage en flashover bescherming (zie de de voedingsectie van de frequentieomzetting voor auspiciousness);
12. De nauwkeurigheid van de systeemmeting: efficiënte waarde 1,5.
