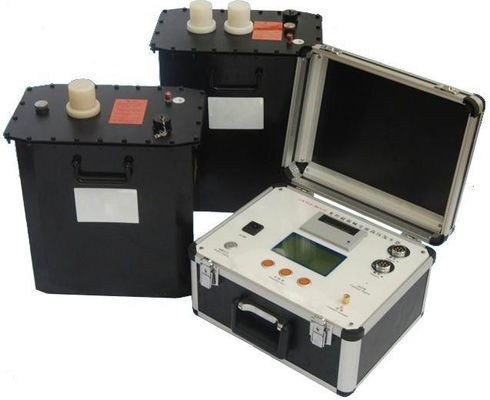

90KV zeer laag frequentie VLF hoogspanning testen Set voor kabel en generator
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Testprincipe:: | Het eigenlijk-lage principe van de frequentietechnologie | Gebruik: | 0.1Hz weersta Voltagetest voor 45KV en onder MV machtskabel en generator |
|---|---|---|---|
| Ontwerpeigenschap: | Twee HV-spanningsverhogers, 40KV/50KV voor enige | component: | Controlemechanisme, HV-spanningsverhoger, de Lading van de Compensatiecondensator |
| Testfrequentie: | 0.1Hz, 0.05Hz, 0.02Hz | Max.Test Voltage: | 0~ 90KV (regelbare piek), onophoudelijk |
| Ladingswaaier:: | 0.1Hz, ≤0.5μF; 0.05HZ, ≤0.1μF; 0.02HZ ≤2.5μF | Testnauwkeurigheid: | Niet minder dan 3% |
| Outputgolfvorm: | Goede Sinusgolf, Voltage, Golfvormvervorming ≤ 5% | HV hulp Gebruikende Manier: | Kies of in Reeksverbinding uit |
| plichtscyclus: | 60mints | ||
| Hoog licht: | hoogspanning vlf hipot-instrumenten,vlf kabel testapparatuur |
||
90KV Zeer lage frequentie hoogspanningstest ingesteld voor kabel en generator, AC hoogspanningstests
I. Productomschrijving:
Dit testsetmodel VLF-90KV / 0.1Hz is ontworpen om on-site weerstand te bieden aan spanningstests met zeer lage frequentie technologie voor vermogensregelaars of 45KV en onder XLPE stroomkabel. Vergeleken met Hipot-test ingesteld op hoofdstroomfrequentie, VLF HV Test Set heeft slechts een kleine testvermogen nodig (ongeveer 1/500 in theorie). Zijn grootte en gewicht wordt ook sterk verminderd. Vooral het uiterlijk van surveillance kan de abnormale verschijnselen van de generatorisolatie ontdekken, zoals oppervlaktekorona, ontlading enzovoort.
Gebaseerd op elektronische frequentieomzetting en microprocessor-gestuurde technologie, heeft Model VLF-90KV / 0.1Hz uitstekende prestaties.
Het is verboden om de spanning zonder belasting te verhogen of om contact te maken met resistieve belasting. Als de specimencapaciteit kleiner is dan 0,05 uF, is de uitgangssignaalgolfvorm slecht. Voor betere prestaties is een optionele condensator nodig om verbinding te maken.
Tot nu toe vormt de ontworpen testset ook een veelvoud van geserialiseerde modellen volgens verschillende testtoepassingen die bestand zijn tegen HV-boosternummers van configuraties in elke set. Hetzelfde model kan een ander typisch model in de volgende clausule zien.
II. Leveringslijst van deze set:
| sn | Omschrijving | Aantal stuks | |
| 1 | Besturingseenheid | 1 | eenheid |
2 | 50KV HV Booster | 1 | eenheid |
| 40KV HV Booster | 1 | eenheid | |
| 3 | Staaf ontladen | 1 | eenheid |
| 4 | Load Condensator, 0.04μF | 1 | eenheid |
| 5 | HV-test / verbindingskabels | 1 | reeks |
| 6 | Aardkabel | 1 | eenheid |
| 7 | 20A zekering | 5 | eenheid |
| 8 | Print papier | 2 | eenheid |
| 9 | Met de hand | 1 | eenheid |
| 10 | Fabriekstestrapport | 1 | eenheid |
III. Producteigenschap :
- Elektronische frequentieomzetting
- Microprocessor bestuurd
- Twee HV-boosters, 90KV-uitvoer in serie; of 40KV / 50KV voor één exemplaar
- Groot LCD-scherm
- Sinusuitgang
- Overspanningsbeveiliging, actietijd is minder dan 20ms
- Over huidige bescherming voor zowel input als outputkant, is de actietijd minder than20ms
- Uitgangsstroom / Voltagewave-vorm wordt direct aan hoogspanningszijde bemonsterd
- HV Stroombegrenzende weerstand binnen
- Micro-printer binnen
- De uitgangsspanning wordt niet beïnvloed door de capacitieve stroom tijdens de test, aangezien de terugkoppeling een gesloten terugkoppelfunctie heeft
IV. Algemene technische gegevens:
- Uitgang: 0 ~ 90KV (piek), traploos regelbaar, output door afgeschermde kabel
- Uitgangsfrequentie: 0,1Hz, 0,05Hz, 0,02Hz
- Belastingbereik: 0,1Hz, ≤0,5μF; 0.05HZ, ≤0.1μF; 0.02HZ ≤2μμF;
- Meetnauwkeurigheid: 3%
- Positieve en negatieve spanningspiekfouten: ≤ 3%
- Spanningsgolfvormvervorming: ≤ 5%
- Voeding buis: 20A
- Tijdbereik: 0-99min
- Stroomingang: 220V ± 5%, 50 / 60Hz, stabiliteit van frequentie: schommeling minder dan 0,5%
- Verrichtingstoestand: Binnen en openlucht;
- Temperatuur: -10C - + 40C;
- Vochtigheid: ≤ 85% RH 7.
- Regelaar: 356 mm × 280 mm × 220 mm, 4 kg, 1 stuk
- 40KV hoogspanningsversterker: 320 mm × 188 mm × 360 mm, 25 kg, 1 stuk
- 50KV hoogspanningsversterker: 320 mm × 188 mm × 360 mm, 50 kg, 1 stuk

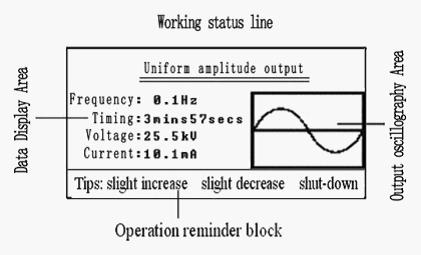

V. Meet- en regelsoftwarepaneel:
VI.Test Verbinding Figuur

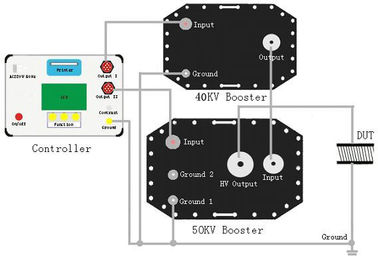

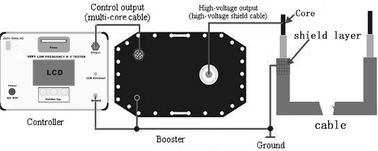

1. Voor XLPE-kabel onder 90KV-testspanning

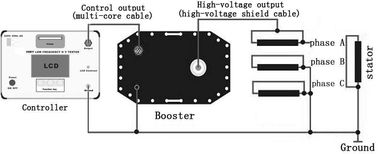

2. Voor generatorstator onder 50KV testspanning
VII. Ander typisch model
| Model | Spanningsbereik | Test frequentie | Maximale lading |
| VLF-30KV / 0.1Hz | 0 ~ 30KV | 0,1 Hz, 0,05 Hz, 0,02 Hz | 5.5μF |
| VLF-40KV / 0.1Hz | 0 ~ 40KV | 0,1 Hz, 0,05 Hz, 0,02 Hz | 5.5μF |
| VLF-50 KV / 0.1Hz | 0 ~ 50KV | 0,1 Hz, 0,05 Hz, 0,02 Hz | 5.5μF |
| VLF-80 kV / 0.1Hz | 0 ~ 80KV | 0,1 Hz, 0,05 Hz, 0,02 Hz | 2.5μF |
| Speciale vereisten kunnen bij bestelling worden gemaakt | |||
VIII.Test Voltage standaard door deze testset
1 Voor MV- en onderklasse XLPE-kabels:
Test de piekspanningsformule: Umax = 3U 0 ,
U 0 = enkelfasige nominale spanning van de kabel
Testtijd: 60mints
2 Voor generatorstator
U test = 1,414 * βKU 0 ,
U- test ---- 0,1 Hz piektestspanning (kV);
β ------- 0.1Hz en 50Hz spanningsequivalentiefactor, meestal 1.2;
K ------ Neem meestal 1,3 tot 1,5, meestal 1,5;
Uo ----- Statorwikkelingen nominale spanning (kV) van generator:
