80KV VLF hoogspanningstestmachine VLF AC Hipot-tester 0,1 Hz 0,05 Hz 0,02 Hz
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Testprincipe:: | Het eigenlijk-lage principe van de frequentietechnologie | Gebruik: | 0.1Hz weersta Voltagetest voor 35KV en onder MV machtskabel en generator |
|---|---|---|---|
| Ontwerpeigenschap: | Twee HV-spanningsverhogers, 30KV/50KV voor enige | component: | Controlemechanisme, HV-spanningsverhoger, de Lading van de Compensatiecondensator |
| Testfrequentie: | 0.1Hz, 0.05Hz, 0.02Hz | Max.Test Voltage: | 0~ 80KV (regelbare piek), onophoudelijk |
| Ladingswaaier:: | 0.1Hz, ≤0.5μF; 0.05HZ, ≤0.1μF; 0.02HZ ≤2.5μF | Testnauwkeurigheid: | Niet minder dan 3% |
| Outputgolfvorm: | Goede Sinusgolf, Voltage, Golfvormvervorming ≤ 5% | HV hulp Gebruikende Manier: | Kies of in Reeksverbinding uit |
| plichtscyclus: | 60mints | ||
| Hoog licht: | hoogspanning vlf hipot-instrumenten,vlf kabel testapparatuur |
||

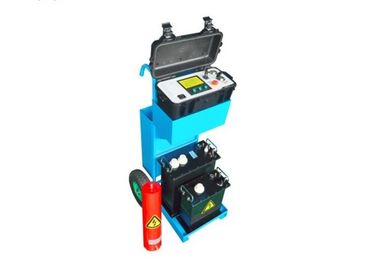

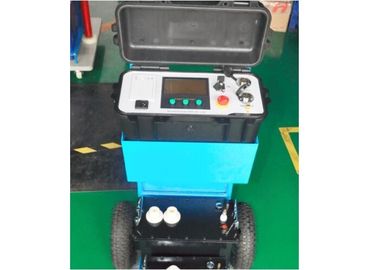

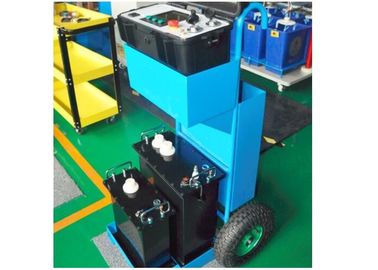

80KV Zeer laagfrequente hoogspanningstest ingesteld voor kabel en generator, AC hoogspanningstests
I. Productbeschrijving van VLF-testtechnologie:
Doorstaan spanningstest is een essentiële preventieve test voor elektrische apparatuur. Het is verdeeld in twee delen: AC en DC weerstaan spanningstest. Het principe van de AC-testtechnologie kan verder worden onderverdeeld in VF- en 0,1 Hz-test met zeer lage frequentie (VLF), waarvan de laatste sterk aanbevolen wordt door IEC, vanwege zijn opmerkelijke voordelen onder testspanning van 50KV.
II. Voordelen van de technogy-functie bij DC-test / vermogenfrequentietest / VF-test / VLF-test
| aspecten | DC | Vermogen frequentie | Variabele frequentie | 0,1 Hz VLF |
| Gelijkwaardigheid | Arm | Goed | Goed | Goed |
| Isolatieschade | sterk | gering | gering | gering |
| Operation Safety | relatief lage | relatief lage | relatief lage | hoog |
| Bedradingsproblemen | ingewikkeld | ingewikkeld | meest gecompliceerd | eenvoudig |
| Volume | kleinste | De grootste | groot | klein |
Zie uit de bovenstaande tabel, de VLF-test is de vervanger voor de vermogensfrequentietest. Het is geschikt voor het testen van elektrische apparatuur met grote capaciteit.
III. Productvoordeel en Feaure
- S mall-formaat en lichtgewicht . B ig LCD-scherm en ingebouwde printer.
- 0.1Hz, 0.05Hz en 0.02Hz kunnen worden gekozen, wat een breed testbereik garandeert.
- Ik weet niet wat de volledige automatische volumeverhoging, stap - omlaag, meting en beveiliging is, en ook de handmatige interventie bij het automatisch opvoeren van de spanning.
- Overspanningsbeveiliging en overstroombeveiliging . Actietijd is niet langer dan 20ms.
- Gegevens van stroom, spanning en golfvorm kunnen direct aan de kant van de hoge spanning worden bemonsterd, dus de gegevens zijn reëel en nauwkeurig.
- In het spanningsverhogingslichaam is in het ontwerp een beschermende weerstand met een hoge spanning opgenomen en dit elimineert de noodzaak van een extra beschermende weerstand die buiten is verbonden.
- Closed-loop negatieve feedback circuit is aangenomen. Geen capaciteit tijdens het uitvoeren.
IV. Algemene technische gegevens:
- Piekspanning: 50 kV
- Testfrequentie: 0,1Hz, 0,05Hz en 0,02 Hz (selecteerbaar)
- Zekering: 10A
- Maximale laadcapaciteit: 0,5 μF bij 0,1 Hz; 1 μF bij 0,05 Hz ; 2,5 μF op 0,02 Hz
- Stroomvoorziening: 220V ± 10%, 50Hz ± 5% (Zorg er bij gebruik van een draagbare generator voor dat de uitgangsspanning en -frequentie stabiel zijn > 3 kW. )
- Uitgangsspanning nauwkeurigheid: instabiliteit van de piekspanning ≤ 1%; frequentie-instabiliteit ≤ 3%; golfvormvervorming: < 5%.
- Werkomgeving: binnen of buiten; - 10 ℃ - + 40 ℃ ; 85% RH
- Gewicht: Besturingseenheid - 5kg; HV-eenheid: 48kg
Opmerkingen: De capaciteit van het testobject mag niet groter zijn dan de maximale waarde van het testinstrument. Als de capaciteit van het testobject kleiner is dan 0,05 μF , moet de heupot worden uitgerust met een hulpapparaat (geleverd door HV HIPOT naar keuze).
V. Ander typisch model
| Model | Spanningsbereik | Test frequentie | Maximale lading |
| VLF-30KV / 0.1Hz | 0 ~ 30KV | 0,1 Hz, 0,05 Hz, 0,02 Hz | 5.5μF |
| VLF-40KV / 0.1Hz | 0 ~ 40KV | 0,1 Hz, 0,05 Hz, 0,02 Hz | 5.5μF |
| VLF-50 KV / 0.1Hz | 0 ~ 50KV | 0,1 Hz, 0,05 Hz, 0,02 Hz | 5.5μF |
| VLF-80 kV / 0.1Hz | 0 ~ 80KV | 0,1 Hz, 0,05 Hz, 0,02 Hz | 2.5μF |
| Speciale vereisten kunnen bij bestelling worden gemaakt | |||
VI.Test Voltage standaard door deze testset
1 Voor MV- en onderklasse XLPE-kabels:
Test de piekspanningsformule: Umax = 3U 0 ,
U 0 = enkelfasige nominale spanning van de kabel
Testtijd: 60mints
2 Voor generatorstator
U test = 1,414 * βKU 0 ,
U- test ---- 0,1 Hz piektestspanning (kV);
β ------- 0.1Hz en 50Hz spanningsequivalentiefactor, meestal 1.2;
K ------ Neem meestal 1,3 tot 1,5, meestal 1,5;
Uo ----- Statorwikkelingen nominale spanning (kV) van generator:
