Lichtgewicht VLF-hoogspanningsbeproeving Vlf-kabel testapparatuur 0 ~ 50KV
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Testvoorwerp: | Kabel Tesing en Generator het Testen | Testpunt: | AC weerstaat Voltagetest |
|---|---|---|---|
| Test freq.: | 0.1Hz, 0.05Hz, 0.02Hz | component: | Controlemechanisme, HV-spanningsverhoger, de Lading van de Compensatiecondensator |
| Testvoltage: | 0~ 50KV | Nauwkeurigheid: | ± (3% van hoogtepunt - schaal +0,5 KV) |
| Working Time: | 60mints | ||
| Hoog licht: | vlf testapparatuur,vlf kabel testapparatuur |
||
50KV Zeer lage frequentie testset voor kabel, VLF-kabeltester, HV-test, generatorisolatie
I. Toepassing:
Model VLF-50KV / 0.1Hz is ontworpen om on-site weerstand te bieden aan spanningstests met zeer lage frequentie testfrequentie voor vermogensregelaars of 35KV en onder XLPE stroomkabel. Vergeleken met Hipot-test ingesteld op hoofdstroomfrequentie, VLF HV-testset heeft gewoon veel kleine testvermogen nodig (ongeveer 1/500 in theorie). Zijn grootte en gewicht wordt ook sterk verminderd. Vooral het uiterlijk van surveillance kan de abnormale verschijnselen van de generatorisolatie ontdekken, zoals oppervlaktekorona, ontlading enzovoort.
De VLF-heuptester combineert moderne geavanceerde digitale variabele frequentietechnologie en micro-computerbesturing samen, en kan daarom de volautomatische spanningsverhoging, stepdown, meting en bescherming realiseren, evenals de handmatige interventie in het proces van automatische spanningsverhoging. Het volledig elektronische ontwerp zorgt voor de kleine afmetingen en het geringe gewicht. Het grote LCD-scherm zorgt voor een helder en visueel display en kan de outputgolfvorm weergeven. De printer voert testrapporten uit

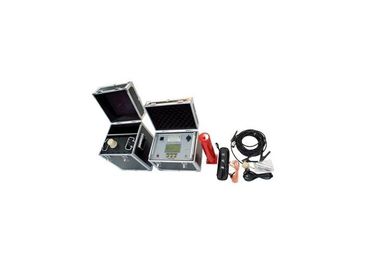

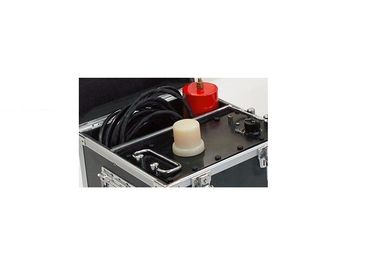

De testset bestaat uit een schakelkast, een HV-boosters, een compensatiecondensator en een ontladingsstaaf. Gebaseerd op elektronische frequentieomzetting en microprocessor-gestuurde technologie, heeft deze uitstekende prestaties bij het testen van kabels of generatoren.
II. Voedingslijst van dit model:

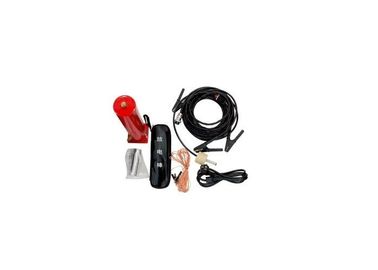

sn | Omschrijving | Aantal. | |
1 | Besturingseenheid | 1 | eenheid |
2 | 50KV HV Booster | 1 | eenheid |
3 | Staaf ontladen | 1 | eenheid |
4 | Load Condensator, 0.04μF | 1 | eenheid |
5 | HV-test / verbindingskabels | 1 | reeks |
6 | Aardkabel | 1 | eenheid |
7 | 20A zekering | 5 | eenheid |
8 | Print papier | 2 | eenheid |
9 | Met de hand | 1 | eenheid |
10 | Fabriekstestrapport | 1 | eenheid |
III. Technische functie
- Gegevens van stroom, spanning en golfvorm kunnen direct aan de kant van de hoge spanning worden bemonsterd, dus de gegevens zijn reëel en nauwkeurig.
- Overspanningsbeveiliging: als de uitgang de ingestelde limiet van de spanning overschrijdt, wordt het instrument uitgeschakeld om zichzelf te beschermen, de activeringstijd is minder dan 20 ms.
- Overstroombeveiliging: het is een hoog-laagspannings dubbele beveiliging in het ontwerp, de nauwkeurige uitschakelbeveiliging kan worden gemaakt volgens de ingestelde waarde aan de hoogspanningszijde; Als de stroom aan de kant van de lage spanning hoger is dan de nominale stroom, zal het instrument de uitschakelbeveiliging gebruiken, de aansturingstijd is beide minder dan 20 ms.
- In het spanningsverhogingslichaam is in het ontwerp een beschermende weerstand met een hoge spanning opgenomen en dit elimineert de noodzaak van een extra beschermende weerstand die buiten is verbonden.
IV. Universele technische gegevens
- Uitgangsfrequentie: 0,1Hz, 0,05Hz, 0,02Hz
- Meetnauwkeurigheid: 3%
- Positieve en negatieve spanningspiekfouten: ≤ 3%
- Spanningsgolfvormvervorming: ≤ 5%
- Gebruik staat: binnen en buiten; temperatuur: -10 ℃ + 40 ℃
- Vochtigheid: ≤ 85% RH
- Vermogen: AC50Hz, 220V ± 5%
V. Optioonal-model en testbereik:
| Model | Piekspanning | Meetbereik | Gewicht | Test het objectbereik |
| VLF-30 | 30KV | 0,1 Hz, ≤1.1μF | Controller: 4 kg Booster: 25 kg Grootte: L * W * H 323 * 174 * 323 | 10KV en onder spanning kabel, generator |
| 0,05 Hz, ≤2.2μF | ||||
| 0.02Hz, ≤5.5μF | ||||
| VLF-50 | 50 KV | 0,1 Hz, ≤1.1μF | Controller: 6 kg Booster: 45 kg Grootte: L * W * H 357 * 210 * 365 | 15.75KV en onder spanning kabel, generator |
| 0,05 Hz, ≤2.2μF | ||||
| 0.02Hz, ≤5.5μF | ||||
| VLF-60 | 60kV | 0,1 Hz, ≤1.1μF | Controller: 6 kg Booster: 50 kg Grootte: L * W * H 357 * 220 * 370 | 18KVand onder spanning kabel, generator |
| 0,05 Hz, ≤2.2μF | ||||
| 0.02Hz, ≤5.5μF | ||||
| VLF-80 | 80 kV | 0,1 Hz, ≤1.1μF | Controller: 8 kg Booster: 90 kg Grootte: L * W * H 357 * 240 * 390 | 35KV en onder spanning kabel, generator |
OPMERKING: testspanningsstandaard
1. Voor kabeltest
Test de piekspanningsformule: Umax = 3U 0 ,
U 0 = enkelfasige nominale spanning van de kabel
Testtijd: 60mints
2. Voor generatorstator
U test = 1,414 * βKU 0 ,
U- test ---- 0,1 Hz piektestspanning (kV);
β ------- 0.1Hz en 50Hz spanningsequivalentiefactor, meestal 1.2;
K ------ Neem meestal 1,3 tot 1,5, meestal 1,5;
Uo ----- Statorwikkelingen nominale spanning (kV) van generator:
