High Accuracy VLF High Voltage Testing 60KV High Voltage Vlf Hipot Instruments
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Testvoorwerp: | Kabel Tesing en Generator het Testen | Testpunt: | AC weerstaat Voltagetest |
|---|---|---|---|
| Test freq.: | 0.1Hz, 0.05Hz, 0.02Hz | component: | Controlemechanisme, HV-spanningsverhoger, de Lading van de Compensatiecondensator |
| Testvoltage: | 0~ 60KV | Nauwkeurigheid: | ± (3% van hoogtepunt - schaal +0,5 KV) |
| Working Time: | 60mints | ||
| Hoog licht: | hoogspanning vlf hipot-instrumenten,vlf kabel testapparatuur |
||
60KV Zeer lage frequentie testset voor kabel, VLF-kabeltester, HV-test, generatorisolatie
I. Toepassing:
Model VLF-60KV / 0.1Hz is ontworpen om on-site weerstand te bieden aan spanningstests met zeer lage frequentie testfrequentie voor vermogensregelaars of 35KV en onder XLPE stroomkabel. Vergeleken met Hipot-test ingesteld op hoofdstroomfrequentie, VLF HV-testset heeft gewoon veel kleine testvermogen nodig (ongeveer 1/500 in theorie). Zijn grootte en gewicht wordt ook sterk verminderd. Vooral het uiterlijk van surveillance kan de abnormale verschijnselen van de generatorisolatie ontdekken, zoals oppervlaktekorona, ontlading enzovoort.
De VLF-heuptester combineert moderne geavanceerde digitale variabele frequentietechnologie en micro-computerbesturing samen, en kan daarom de volautomatische spanningsverhoging, stepdown, meting en bescherming realiseren, evenals de handmatige interventie in het proces van automatische spanningsverhoging. Het volledig elektronische ontwerp zorgt voor de kleine afmetingen en het geringe gewicht. Het grote LCD-scherm zorgt voor een helder en visueel display en kan de outputgolfvorm weergeven. De printer voert testrapporten uit

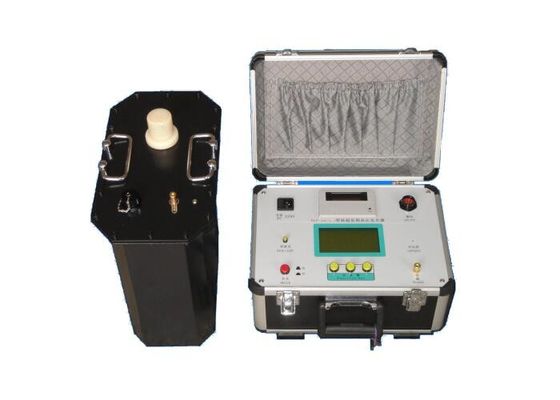

De testset bestaat uit een schakelkast, een HV-boosters, een compensatiecondensator en een ontladingsstaaf. Gebaseerd op elektronische frequentieomzetting en microprocessor-gestuurde technologie, heeft deze uitstekende prestaties bij het testen van kabels of generatoren.
II. Voedingslijst van dit model:
sn | Omschrijving | Aantal. | |
1 | Besturingseenheid | 1 | eenheid |
2 | 60KV HV Booster | 1 | eenheid |
3 | Staaf ontladen | 1 | eenheid |
4 | Load Condensator, 0.04μF | 1 | eenheid |
5 | HV-test / verbindingskabels | 1 | reeks |
6 | Aardkabel | 1 | eenheid |
7 | 20A zekering | 5 | eenheid |
8 | Print papier | 2 | eenheid |
9 | Met de hand | 1 | eenheid |
10 | Fabriekstestrapport | 1 | eenheid |
III. Technische functie
- De gegevens zijn nauwkeurig omdat die stroom, spanning, golfvormgegevens rechtstreeks van de hoogspanningszijde worden bemonsterd;
- Het heeft overspanningsbeveiligingsfunctie. Als de uitgangsspanning de ingestelde grenswaarde overschrijdt, wordt het instrument uitgeschakeld met een actietijd korter dan 20 ms;
- Het heeft meer dan de huidige beschermingsfunctie. Het wordt uitgeschakeld als de stroom hoger is dan de ingestelde waarde aan de hoogspanningszijde met een actietijd korter dan 20 ms. En het zal stoppen als de stroom de nominale stroom overschrijdt aan de kant van de lage spanning met een actietijd korter dan 20 ms;
- Een ingebouwde beschermingsweerstand en dus geen andere externe weerstand nodig;
- Het neemt hoge en lage spanning closed-loop negatieve feedback controle circuit, en dus spanning zal niet stijgen als gevolg van een inherente capaciteit.
IV. Universele technische gegevens
- Uitgangsfrequentie: 0,1Hz, 0,05Hz, 0,02Hz
- Meetnauwkeurigheid: 3%
- Positieve en negatieve spanningspiekfouten: ≤ 3%
- Spanningsgolfvormvervorming: ≤ 5%
- Gebruik staat: binnen en buiten; temperatuur: -10 ℃ + 40 ℃
- Vochtigheid: ≤ 85% RH
- Vermogen: AC50Hz, 220V ± 5%
V. Optioonal-model en testbereik:
| Model | Nominale spanning | Laadvermogen | Gewicht | Toepassing |
| VLF-30 | 30kV (Piekwaarde) | 0,1 Hz, ≤1.1μF | Controller: 4㎏ Opvoerapparatuur: 25㎏ Afmetingen: 323 * 174 * 323 | 10 kV kabel, generator, etc. |
| 0,05 Hz, ≤2.2μF | ||||
| 0.02Hz, ≤5.5μF | ||||
| VLF-40 | 40kV (Piekwaarde) | 0,1 Hz, ≤1.1μF | Controller: 5㎏ Step-up apparatuur: 30㎏ Afmetingen: 357 * 208 * 343 | 13.8 kV kabel, generator, etc. |
| 0,05 Hz, ≤2.2μF | ||||
| 0.02Hz, ≤5.5μF | ||||
| VLF-50 | 50 kV (Piekwaarde) | 0,1 Hz, ≤1.1μF | Controller: 6㎏ Opstapuitrusting: 45㎏ Afmetingen: 357 * 210 * 365 | 15.75 kV kabel, generator, etc. |
| 0,05 Hz, ≤2.2μF | ||||
| 0.02Hz, ≤5.5μF | ||||
| VLF-60 | 60kV (Piekwaarde) | 0,1 Hz, ≤1.1μF | Controller: 6㎏ Opstapuitrusting: 50㎏ Afmetingen: 357 * 220 * 370 | 18 kV kabel, generator, etc. |
| 0,05 Hz, ≤2.2μF | ||||
| 0.02Hz, ≤5.5μF | ||||
| VLF-80 | 80 kV (Piekwaarde) | 0,1 Hz, ≤1.1μF | Controller: 8㎏ Step-up apparatuur: 90㎏ Afmetingen: 357 * 240 * 390 | 35 kV kabel, generator, etc. |
| 0,05 Hz, ≤2.2μF | ||||
| 0.02Hz, ≤5.5μF |
OPMERKING: testspanningsstandaard
1. Voor kabeltest
Test de piekspanningsformule: Umax = 3U 0 ,
U 0 = enkelfasige nominale spanning van de kabel
Testtijd: 60mints
2. Voor generatorstator
U test = 1,414 * βKU 0 ,
U- test ---- 0,1 Hz piektestspanning (kV);
β ------- 0.1Hz en 50Hz spanningsequivalentiefactor, meestal 1.2;
K ------ Neem meestal 1,3 tot 1,5, meestal 1,5;
Uo ----- Statorwikkelingen nominale spanning (kV) van generator:
