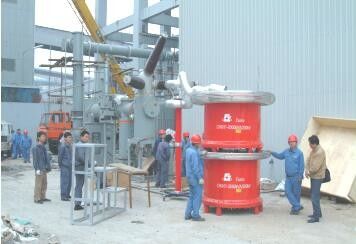

Verticaal AC Resonant testsysteem, AC hoogspannings-tester met variabele frequentie

AC-resonantietestset, hoogspanningskabel testapparatuur, AC weerstaan ​​spanningstest set

I. Toepassing:

AC resonantietestreeks is een soort hoogspanningskabel testapparatuur voor toegepaste weerstaan ​​spanning, die kan worden geclassificeerd als variabele frequentie en variabele inductantie resonante testsysteem. De eerste is afgestemd op resonantie door de testfrequentie te regelen en de laatste door een instelbare inductie. Verschillende regelmodi leiden tot hetzelfde doel, dat wil zeggen dat een grote capaciteitsoutput op een testobject kan worden verkregen door het invoeren van een voeding met kleine capaciteit.

Voor testobjecten met grote capaciteit, zoals de XLPE HV-kabel, is de grootste moeilijkheid om de voedingsfrequentie of de naderingsstroomfrequentiewisselspanning aan te passen aan de test als acceptatietest voor XLPE-isolatiekabel, dat deze voeding en apparatuur met grote capaciteit nodig heeft. Bijvoorbeeld, met een 630 mm2, 110kV XLPE-kabel met een capaciteit van 0,188uF / kM, is de testparameter van elke kabel 2,9MVA / 128kV / 22,7A als de kabellengte 3kM is. Dan is er een conclusie dat het onmogelijk is om een ​​praktijktest op traditionele wijze uit te voeren. Bij resonantietests met variabele frequentie, door de testfrequentie aan de ene kant te laten vallen en aan de andere kant met een hoge kwaliteitsfactor (Q), is de vereiste capaciteit van de ingangsstroomtoevoer 1 / Q van die van testvermogen, dus dramatische reducties in volume en gewicht van testapparatuur zijn beschikbaar, ideaal voor veldtesten.

Het Fanke-bedrijf is eigenaar van vele jaren productie-ervaring in dit type testapparatuur, aangepaste typen van dergelijke apparatuur volgens de testbehoeften van verschillende klanten , inclusief OEM-services. De componenten van de sets kunnen ook afzonderlijk worden besteld.

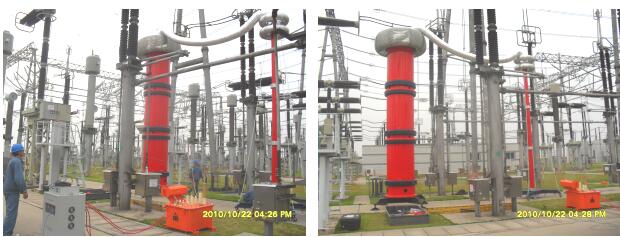

II. Hoofdcomponenten van AC-resonantietest ingesteld met variabele frequentie

1. Isolatietransformator

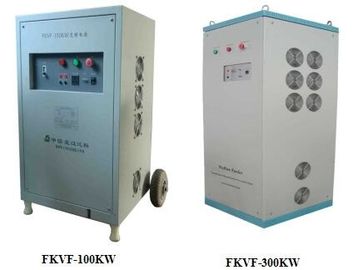

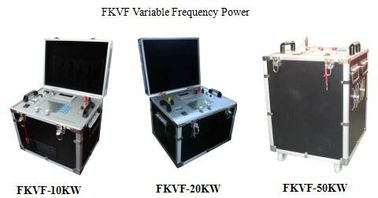

2. Voedingsbron met variabele frequentie

3. Excitatietransformator

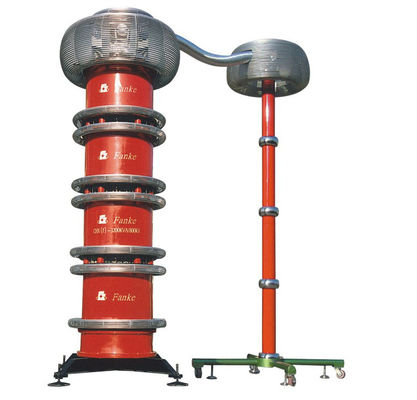

4. HV-testreactorgroep (resonante inductor)

5. Spanningsdeler

6. Optioneel onderdeel

6.1 Laadcondensator

6.2 HV-demping blokkeerinductor

Notitie:
