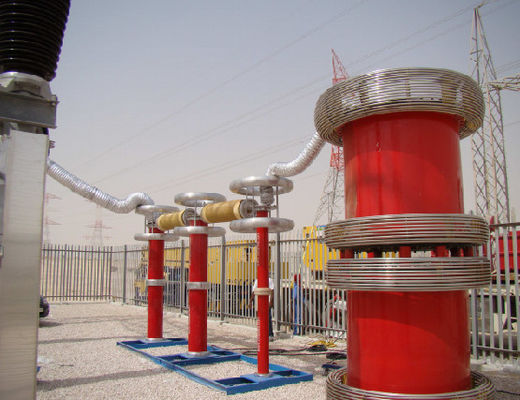

Resonante variabele frequentie weerstaan ​​Ac hoogspanningstestset voor lange HV XLPE-kabel

Variable Frequency Resonant Withstand Ac High Voltage Test Set For Long HV XLPE Cable
Variable Frequency Resonant Withstand Ac High Voltage Test Set For Long HV XLPE Cable Variable Frequency Resonant Withstand Ac High Voltage Test Set For Long HV XLPE Cable Variable Frequency Resonant Withstand Ac High Voltage Test Set For Long HV XLPE Cable Variable Frequency Resonant Withstand Ac High Voltage Test Set For Long HV XLPE Cable

Grote Afbeelding :  Resonante variabele frequentie weerstaan ​​Ac hoogspanningstestset voor lange HV XLPE-kabel Beste prijs

Productdetails:
Plaats van herkomst: Wuhan, China
Merknaam: Fanke High-voltage
Certificering: ISO9001
Modelnummer: CHX-9000KVA / 150KV, 300KV, 450KV
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: ÉÉN EENHEID
Prijs: Negotiable
Verpakking Details: De uitvoer standaard houten geval met vrije beroking
Levertijd: 75~90 Werkdagen
Betalingscondities: L / C, T / T
Levering vermogen: 10sets/3months
Contact
Gedetailleerde productomschrijving
Testprincipe: Veranderlijke Frequentie Resonerende Kring Gebruik: AC weerstaat Voltagetest
Max.Capacity: 9000kVA Max.Voltage: 150KV, 300KV, 450KV
Testfrequentie: 20-300Hz plichtscyclus: 60 munt
Testnauwkeurigheid: Niet minder dan 1,5% Speciaal voor: Test ter plaatse voor de lang kabel van HV XLPE en GIS
Test standaard: CEI-60060-1:2010; CEI-60840:2011 en CEI-62067:2011 voor XLPE-kabel
Hoog licht:

ac hoogspanningstestset

,

hoogspanningskabelidentificator

Resonante variabele frequentie weerstaan ​​spanningstestset voor lange HV XLPE-kabel

I. Toepassing:


Dit testsetmodel CHX-9000KVA / 150KV, 300KV, 450KV is ontworpen voor 132kV ~ 400KV klasse lange XLPE-kabel ter plaatse AC-kortsluitingstest en 362KV en onderklasse GIS on-site AC-heupottest met variabele frequentie resonantiekringtechnologie; de hoogste testspanning is niet meer dan 150KV, 300KV, 450KV door middel van cilindertestreactor parallel of in serieschakeling, de testfrequentie kan 20-300Hz zijn; de duty cycle is niet meer dan 60mints.

Door middel van een modulaire testreactor wordt parallel of in seires gebruikt, het testsetmodel CHX-9000KVA / 150KV, 300KV, 450KV kan ook de volgende on-site AC-heupot-test worden uitgevoerd:

1.1 Niet meer dan 150KV en 60A voor XLPE-kabels over lange afstand met niet meer dan U 0 = 87KV

1.2 niet meer dan 300KV en 40A voor lange afstand XLPE-kabel met niet meer dan U 0 = 160KV ;

170 KV en onder klasse GIS

1.3 Niet meer dan 450KV en 20A voor XLPE-kabels over lange afstand met niet meer dan U 0 = 230KV;

362KV en lager dan klasse GIS

Tot nu toe kan deze ontworpen testset veel verschillende serieseries vormen volgens verschillende HV- of UHV-bestendigheidstesttoepassingen door testreactoren in serie of in parallelle verbinding en aantal configuraties in elke set. Hetzelfde model kan clausule 9. ander typisch model zien .


II. Hoofd onderdelen

SN Naam van componenten Type en specificatie Aantal. Elk gewicht Elke dimensie
1 Voeding met variabele frequentie FKVF-300kW / 380V 1 stuk 280kgs 750 * 700 * 1200mm
2 Excitatie transformator CQSB (J) -300kVA 1 stuk 3000kgs 950 * 850 * 900mm
3 HV resonante testreactor CHX (ke) -3000kVA / 150kV 3 stukken 4500kgs D1200 * H1250mm
4 Capacitieve scheidingswand TRF-450kV / 1000pF 1set 275kgs D250 * H2850mm
5 Speciale testaccessoires 1set

Opmerking: 1. Laadcapacitantie kan optioneel zijn wanneer de lijn voor kleine belasting tesing heeft of analoge belasting nodig heeft om de testfrequentie te regelen.

2.Test-reactor kan worden geproduceerd om 130KV, 150KV, 155KV, 200KV, 250KV, 300KV, 350KV, 400KV te zijn voor elk stuk gespecificeerde spanning volgens verschillende geteste objectomvang of klantvereiste. De max. de nominale stroom van elke HV-reactor kan 1 ~ 5A, 10A, 15A, 20A, 25A, 30A zijn.

III. Testprincipe cijfer:
Draagbare variabele frequentie Resonant weerstaan ​​spanningstest Set

 VF: Variable Frequency Power Supply Source, een besturings- en meetgedeelte in het testcircuit.

T: Excitation Transformer die de opwindende spanning voor de HV-testreactor levert
L: Testreactor die resonante inductie is in de LC-kring en de testspanning produceert

Cx: geteste apparatuur

MOA1: Lightning Arrestor is beveiligingsonderdeel op de bekrachtigingstransformator
C1, C2: Spanningsdeler (C1 is hoogspanningsarm, C2 is laagspanningsarm), dat is HV-spanningsmeetdeel


IV. Algemene technische gegevens:

  1. Modus van systeemtest: serie resonant met variabele frequentie
  2. Systeemmodel: CHX-9000KVA / 150KV, 300KV, 450KV
  3. Ingangsspanning: 380 ± 10% (driefasig), 50Hz / 60Hz
  4. Aantal HV-testreactor: 3pieces
  5. Geschatte outputcapaciteit: 9000kVA
  6. Nominaal uitgangsspanning: 150KV, 300KV, 450KV
  7. Max. Testspanning: niet meer dan 150KV, 300KV, 450KV
  8. Geschatte outputstroom: 20A / enig stuk of in reeks; 60A in parallal
  9. Reg. Freq bereik: 20Hz-300Hz
  10. Output Resonance voltage waveform: sinusgolf
  11. THD van outputgolfvorm: ≤1%
  12. Isolatieniveau: onder 1,1 keer en 1 minuut behouden, normaal
  13. Inschakelduur: 60 min. Bij te lage nominale bedrijfsomstandigheden;
  14. Kwaliteitsfactor van testset zelf: Q≥60
  15. Temperatuurstijging: Minder dan 65K onder geschatte huidige werkende 60mints;
  16. Geluidsniveau: niet meer dan 70B
  17. Reactorstructuur: olie-ondergedompeld type, type epoxybuiscilinder;


V. Hoofdmeting en controle softwarepaneel als volgt:

Draagbare variabele frequentie Resonant weerstaan ​​spanningstest Set
 Opmerking: Dit getal is het displaypaneel bij het instellen van de testparameter van de besturings- en meetsoftware op de VF-voeding


VI.Accessories

  • Accessoirebox voor opbergaccessoires
  • Input kabels van stroombron
  • Uitgangskabels van stroombron
  • Uitgangskabels van spannende transformator
  • Aardingskabels van het systeem
  • Parallelle kabels van de reactor
  • HV-meetkabels (de signaaluitgangskabels van de spanningsdeler)
  • HV-outputkabels (reactor om te verdelen, verdeler om voorwerp te testen)
  • Ondersteunende basis voor scheidingswand
  • Corona-ring voor testreactor en verdeler
  • Een laatste testrapport, een kwaliteitscertificaat, een gebruikershandleiding en een paklijst worden aangeboden.


VII. Ander typisch model

1 Optioneel model voor klasse XLPE-kabels van klasse 132KV die ter plaatse bestand zijn tegen spanningstests

Model Nominale spanning Nominale uitgangsstroom Geschatte uitvoercapaciteit Max. Toepassing
CHX-775KVA / 155KV 155KV 5A 775KVA 132kV-kabel≤1km
CHX-1550KVA / 155KV 155KV 10 A 1550KVA 132kV kabel≤2km
CHX-2325KVA / 155KV 155KV 15A 2325KVA 132kV-kabel <3km
CHX-3100KVA / 155KV 155KV 20A 3100KVA 132kV kabel≤4km
CHX-3875KVA / 155KV 155KV 25A 3875KVA 132kV kabel≤5km
CHX-7750KVA / 155KV 155KV 50A 7750KVA 132kV-kabel <10km
CHX-12400KVA / 155KV 155KV 80A 12400KVA 132kV kabel≤16km
CHX-15500KVA / 155KV 155KV 100A 15500KVA 132kV kabel≤20km
Speciale vereisten kunnen bij bestelling worden gemaakt

Opmerking: Geteste kabelspanning klasse ≤ 132 kV, 0,25 uF / km

2 Optioneel model voor XLPE-kabels van klasse 230KV, bestand tegen spanningstests op locatie

Model Nominale spanning Nominale uitgangsstroom Geschatte uitvoercapaciteit Max. Toepassing
CHX-2020KVA / 255KV 255KV 8A 2020KVA 220 ~ 230kV kabel≤1km
CHX-4080KVA / 255KV 255KV 16A 4080KVA 220 ~ 230kV kabel≤2km
CHX-6120KVA / 255KV 255KV 24A 6120KVA 220 ~ 230kV kabel≤3km
CHX - 8160KVA / 255KV 255KV 32A 8160KVA 220 ~ 230kV kabel≤4km
CHX - 10200KVA / 255KV 255KV 40A 10200KVA 220 ~ 230kV kabel≤5km
CHX - 20400KVA / 255KV 255KV 80A 20400KVA 220 ~ 230kV kabel≤10km
CHX - 25500KVA / 255KV 255KV 100A 25500KVA 220 ~ 275kV kabel≤12.5km
Speciale vereisten kunnen bij bestelling worden gemaakt

Opmerking: Geteste kabelspanning klasse≤ 230 kV, 0,25 uF / km

3 Optioneel model voor 330KV klasse XLPE-kabel ter plaatse, bestand tegen spanningstest

Model Nominale spanning Nominale uitgangsstroom Geschatte uitvoercapaciteit Max. Toepassing
CHX-3500KVA / 350KV 350KV 10 A 3500KVA 330kV kabel≤1km
CHX-7000KVA / 350KV 350KV 20A 7000KVA 330kV kabel≤2km
CHX-10500KVA / 350KV 350KV 30A 10500KVA 330kV kabel≤3km
CHX-14000KVA / 350KV 350KV 40A 14000KVA 330kV kabel≤4km
CHX-21000KVA / 350KV 350KV 60A 21000KVA 330kV kabel≤5km
CHX-28000KVA / 350KV 350KV 80A 28000KVA 330kV kabel <10km
Speciale vereisten kunnen bij bestelling worden gemaakt

Opmerking: Geteste kabelspanningsklasse ≤ 330kV, 0,25uF / km

4 Optioneel ander model voor lange XLPE-kabel ter plaatse, bestand tegen spanningstest

Model Nominale spanning Nominale uitgangsstroom Geschatte uitvoercapaciteit

Toepassing

(Vanaf 20Hz startend)

CHX-2600KVA / 130KV 130KV 10A, 20A 1300KVA Voor U 0 = 64KV en onder de kabel
CHX-3000KVA / 150KV 150KV 10A, 20A 3000KVA Voor U 0 = 87KV en onder de kabel
CHX-10000KVA / 250KV 250KV 20A, 40A 10000KVA Voor U 0 = 127KV en onder de kabel
CHX-20000KVA / 250KV 250KV 20A, 80A 20000KVA Voor U 0 = 127KV en onder de kabel
CHX-21000KVA / 350KV 350KV 20A, 60A 21000KVA Voor U 0 = 230KV en onder de kabel
CHX-42000KVA / 350KV 350KV 20A, 80A 42000KVA Voor U 0 = 230KV en onder de kabel
Speciale vereisten kunnen bij bestelling worden gemaakt

Opmerking: XLPE kabel testspanning overweegt als 1.7U 0

5 Optioneel model voor HV of EHV-klasse kabel en GIS on-site AC-heupot-test

M odel Nominale spanning Nominale uitgangsstroom Geschatte uitvoercapaciteit

Toepassing

(Vanaf 20Hz startend)

CHX-2600KVA / 130KV, 260KV 130KV, 260KV 20A @ 130KV 2600KVA

Voor U 0 = 64KV-kabel

Voor 72.5KV klasse GIS

10A @ 260KV

Voor U 0 = 127KV-kabel

Voor 145 GV klasse GIS

CHX-9000KVA / 150KV, 300KV 150KV, 300KV 60A @ 150KV 9000KVA

Voor U 0 = 87KV-kabel

Voor 72.5KV klasse GIS

30A @ 300KV

Voor U 0 = 160KV-kabel

Voor 170 GV klasse GIS

CHX-10000KVA / 250KV, 500KV 250KV, 500KV 40A @ 250KV 10000KVA

Voor U 0 = 127KV-kabel

Voor 145 GV klasse GIS

20A @ 500KV

Voor U 0 = 290KV-kabel

Voor 362KV klasse GIS

CHX-20000KVA / 250KV, 500KV 250KV, 500KV 80A @ 250KV 20000KVA

Voor U 0 = 127KV-kabel

Voor 145 GV klasse GIS

40A @ 500KV

Voor U 0 = 290KV-kabel

Voor 362KV klasse GIS

CHX-21000KVA / 350KV, 700KV 350KV, 700KV 60A @ 350KV 21000KVA

Voor U 0 = 190KV-kabel

Voor 170 GV klasse GIS

30A @ 700KV

Voor U 0 = 290KV-kabel

Voor 550 GV klasse GIS

Speciale vereisten kunnen bij bestelling worden gemaakt

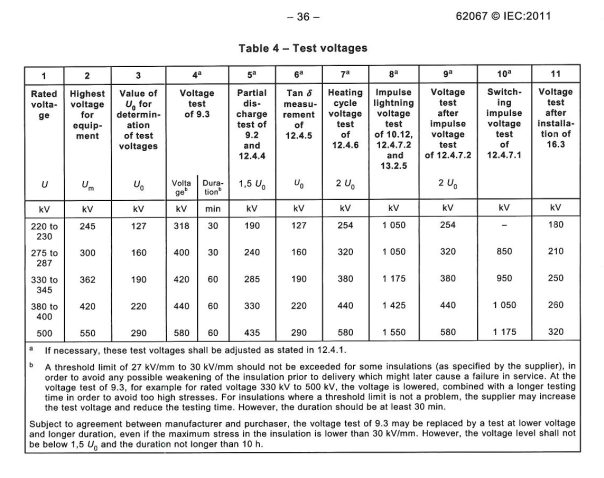

VIII. Teststandaardtabel ter plaatse van IEC 60840: 2011 en IEC 62067: 2011 voor XLPE-kabel

IX. Isolatietest standaardtabel ter plaatse van IEC 62271-203: 2011 voor HV GIS
