Testprincipe:: | Zeer Met lage frekwentie | Gebruik: | AC weerstaat Voltagetest |
---|---|---|---|
Testvoorwerp: | 35KV en onder Kabel en Generator | component: | Controlemechanisme, HV-spanningsverhoger, de Lading van de Compensatiecondensator |
Testfrequentie: | 0.1Hz, 0.05Hz, 0.02Hz | Max.Test Voltage: | 0~ 80KV |
Nauwkeurigheid: | ± (3% van hoogtepunt - schaal +0,5 KV) | Het Max. Werken: | 60mints |
Markeren: | ondergrondse kabeldetector,hoogspanningskabel-ID |
Zeer laag frequentie kabel testen van apparatuur, acceptatie test Eqipment, VLF kabel Tester
I. Toepassing:
Model VLF-80KV / 0.1Hz is ontworpen om on-site weerstand te bieden aan spanningstests met zeer lage frequentie technologie voor vermogensregelaars of 35KV en onder XLPE stroomkabel. Vergeleken met Hipot-test ingesteld op hoofdstroomfrequentie, VLF HV-testset alleen heeft een veel kleine testvermogen nodig (ongeveer 1/500 in theorie). Zijn grootte en gewicht wordt ook sterk verminderd. Vooral het uiterlijk van surveillance kan de abnormale verschijnselen van de generatorisolatie ontdekken, zoals oppervlaktekorona, ontlading enzovoort.
De testset bestaat uit een regelkast, twee HV-boosters, een compensatiecondensator en een ontlaadstang. Dankzij de elektronische frequentieomzetting en de microprocessor gestuurde technologie heeft het uitstekende prestaties.
Het is verboden om de spanning zonder belasting te verhogen of om contact te maken met resistieve belasting. Als de specimencapaciteit kleiner is dan 0,05 uF, is de uitgangssignaalgolfvorm slecht. Voor betere prestaties is een optionele condensator nodig om verbinding te maken.
Tot nu toe vormt de ontworpen testset ook een veelvoud van geserialiseerde modellen volgens verschillende testtoepassingen die bestand zijn tegen HV-boosternummers van configuraties in elke set. Hetzelfde model kan een ander typisch model in de volgende clausule zien.
II. Voedingslijst van dit model:
sn | Omschrijving | Aantal stuks | |
1 | VLF-meet- en regeleenheid | 1 | eenheid |
2 | 50KV HV Booster | 1 | eenheid |
30KV HV Booster | 1 | eenheid | |
3 | Staaf ontladen | 1 | eenheid |
4 | Load Condensator, 0.04μF | 1 | eenheid |
5 | HV-test / verbindingskabels | 1 | reeks |
6 | Aardkabel | 1 | eenheid |
7 | 20A zekering | 5 | eenheid |
8 | Print papier | 2 | eenheid |
9 | Met de hand | 1 | eenheid |
10 | Fabriekstestrapport | 1 | eenheid |
III. Producteigenschap :
VI. Optioonal-model en testbereik:
Model | Piekspanning | Meetbereik | Gewicht | Test het objectbereik |
VLF-30 | 30KV | 0,1 Hz, ≤1.1μF | Controller: 4 kg Booster: 25 kg Grootte: L * W * H 323 * 174 * 323 | 10KV en onder spanning kabel, generator |
0,05 Hz, ≤2.2μF | ||||
0.02Hz, ≤5.5μF | ||||
VLF-50 | 50 KV | 0,1 Hz, ≤1.1μF | Controller: 6 kg Booster: 45 kg Grootte: L * W * H 357 * 210 * 365 | 15.75KV en onder spanning kabel, generator |
0,05 Hz, ≤2.2μF | ||||
0.02Hz, ≤5.5μF | ||||
VLF-60 | 60kV | 0,1 Hz, ≤1.1μF | Controller: 6 kg Booster: 50 kg Grootte: L * W * H 357 * 220 * 370 | 18KVand onder spanning kabel, generator |
0,05 Hz, ≤2.2μF | ||||
0.02Hz, ≤5.5μF | ||||
VLF-80 | 80 kV | 0,1 Hz, ≤1.1μF | Controller: 8 kg Booster: 90 kg Grootte: L * W * H 357 * 240 * 390 | 35KV en onder spanning kabel, generator |

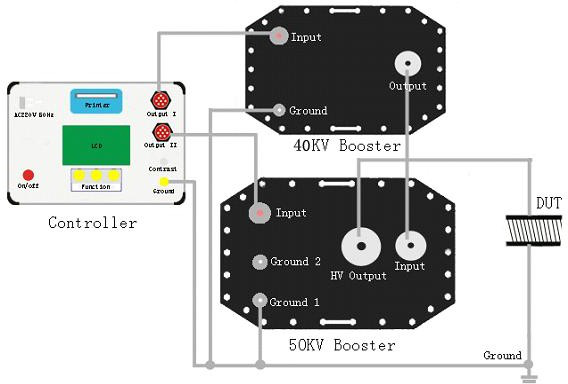

V. Testverbinding Afbeelding
1. Voor XLPE-kabel onder 80KV-testspanning
2. Voor generatorstator onder 50KV testspanning
VI.Test modelselectie
1. Voor kabeltest
Test de piekspanningsformule: Umax = 3U 0 ,
U 0 = enkelfasige nominale spanning van de kabel
Testtijd: 60mints
2. Voor generatorstator
U test = 1,414 * βKU 0 ,
U- test ---- 0,1 Hz piektestspanning (kV);
β ------- 0.1Hz en 50Hz spanningsequivalentiefactor, meestal 1.2;
K ------ Neem meestal 1,3 tot 1,5, meestal 1,5;
Uo ----- Statorwikkelingen nominale spanning (kV) van generator:
