Draagbaar Hoogspanningskabel het Testen Materiaal voor MV Kabel die Lichtgewicht testen

Draagbaar Hoogspanningskabel het Testen Materiaal voor MV Kabel die Lichtgewicht testen

Portable High Voltage Cable Testing Equipment For MV Cable Testing Light Weight
Portable High Voltage Cable Testing Equipment For MV Cable Testing Light Weight

Grote Afbeelding :  Draagbaar Hoogspanningskabel het Testen Materiaal voor MV Kabel die Lichtgewicht testen Beste prijs

Productdetails:
Plaats van herkomst: China
Merknaam: Fanke High-voltage
Certificering: ISO9001
Modelnummer: FKTF-reeks
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: ÉÉN EENHEID
Prijs: Negotiable
Verpakking Details: De uitvoer standaard houten geval met vrije beroking
Levertijd: 25-30 het werkdagen
Betalingscondities: T/T
Levering vermogen: 10units/1months
Gedetailleerde productomschrijving
Testprincipe: Veranderlijke Frequentie Resonerende Kring Testpunt: AC weerstaat voltagetest onder 108KV
Max.Capacity: OEM Max. Spanning: OEM
Ontwerpeigenschap: draagbaar type Component:: V/F Krachtbron, Opwindingstransformator, lichtere Modulaire Testreactor, en Voltageverdeler
Testfrequentie: 30-300HZ plichtscyclus: 60 munt
Testvoorwerp: 35KV kabel, 10KV-kabel, 35KV-machtshulpkantoor Test standaard: CEI-60060-1:2010; CEI-62271-203:2011 voor GIS, CEI-60840:2011 voor XLPE-kabel;
Hoog licht:

ac hoogspanningstestset

,

hoogspanningskabelidentificator

Draagbare variabele frequentie Resonant weerstaan ​​spanningstest set, voor MV kabel en Power Substation Test

I. Productgebruik:

FKTF draagbare variabele frequentie serie resonantie testapparaat richt zich voornamelijk op AC spanningstest voor elektrische apparatuur en elektrische systemen onder 110kv. De reactoren en bekrachtigingstransformatoren maken gebruik van droge-type epoxyharsvulling, kleine afmetingen en lichtgewicht geschikt voor veldverplaatsing, serie- of parallelle samenstelling is beschikbaar, die niet alleen kan voldoen aan de testvereisten van transformator, GIS, breker, wederzijdse inductor en bus maar ook ook die van kabel onder 110kv

II. Toepasselijke objecten

  • XLPE-kabel van 10kv, 35kv, 110kv
  • GIS, breker, wederzijdse inductor, transformator onder 110kv
  • Kleine en middelgrote generatoren en motor

III. Hoofd onderdelen

  • Voedingsbron met variabele frequentie
  • excitatie transformator,
  • Vaste inductantiereactors,
  • Capaciteitsspanningsdeler
IV. Belangrijkste functies
  • Draagbaar ontwerp, minder dan 50 kg voor elke component, geschikt voor veldspanning weerstaan ​​test
  • Modulaire structuur die door reactor wordt gebruikt, geschikt en flexibel
  • Testfrequentie: 30 ~ 300Hz
  • De outputgolfvorm is sinusgolf, de afwijking van de golfvorm ≤ 1%
  • Vereenvoudiging voor bedrading en bediening
  • Hoge mate van testautomatisering, intelligente voedingsbron met variabele frequentie, goede stabiliteit, complete beveiligingsfunctie
  • Gegevensverzoekfunctie. Eerdere testgegevens kunnen worden opgevraagd

VI. Algemene technische gegevens

  1. Geschatte capaciteit: OEM;
  2. Input power: driefasig 380V voltage, frequentie is 50Hz;
  3. Nominale spanning: 18KV, 27kV, 54kV, 50KV, 80KV, 100KV elk voor bestelling
  4. Geschatte stroom: OEM;
  5. Werkfrequentie: 30-300Hz;
  6. Golfvorm van apparaatuitgang: sinusgolf
  7. Golfvormvervormingssnelheid: uitgangsspanning golfvormvervormingssnelheid ≤ 1%;
  8. Werktijd: continu 60 minuten toegestaan ​​onder nominale belasting; overdruk 1,1 keer 1 minuut;
  9. Temperatuurstijging: temperatuurstijging ≤65K na continu bedrijf gedurende 60 minuten onder nominale belasting;
  10. Kwaliteitsfactor: apparaat zelf Q≥30 (f = 45Hz);
  11. Beveiligingsfunctie: overstroom-, overspannings- en testproduct-flashover-beveiliging voor het geteste product (zie de sectie met variabele frequentievoeding voor details);
  12. Meetnauwkeurigheid: systeemeffectieve waarde 1,5;

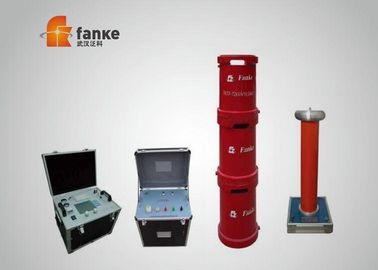

V. Hoofdcomponenten: (FKTF-108KVA / 27KV, 54KV, 108KV-testset bijvoorbeeld)

SN Naam van componenten Type en specificatie Aantal. Elk gewicht Elke dimensie
1 Variabele frequentie vermogen FKVF-5 kW / 380V 1 stuk 35kgs 450 * 450 * 500 mm
2 Excitatie transformator CQSB (J) -5kVA / 1.25KV, 5kV 1 stuk 35kgs 450 * 350 * 450mm
3 HV resonante testreactor CHX (ke) -27kVA / 27kV 4 stukken 42kgs D350 * H400mm
4 Capacitieve scheidingswand TRF-110kV / 1000pF 1set 10kgs D150 * H850mm
5 Speciale testaccessoires 1set

VI. Hoofdverbinding testen:


VF: Voedingsbron met variabele frequentie T: Excitation Transformer
L: Testreactor Cx: geteste apparatuur MOA1: bliksemafleider
C1, C2: Spanningsdeler (C1 is hoogspanningsarm, C2 is laagspanningsarm)


VII. Hoofdmeet- en besturingssoftwarepaneel:

Opmerking: dit is het softwarepaneel vóór de starttest voor het instellen van de parameters


VIII.Accessories

  • Accessoirebox voor opbergaccessoires
  • Input kabels van stroombron
  • Uitgangskabels van stroombron
  • Uitgangskabels van spannende transformator
  • Aardingskabels van het systeem
  • Parallelle kabels van de reactor
  • HV-meetkabels (de signaaluitgangskabels van de spanningsdeler)
  • HV-outputkabels (reactor om te verdelen, verdeler om voorwerp te testen)
  • Een laatste testrapport, een kwaliteitscertificaat, een gebruikershandleiding en een paklijst worden aangeboden.


IX. Ander optioneel model

1. Voor GIS on-site test

Model Nominale spanning Nominale uitgangsstroom Geschatte uitvoercapaciteit

Toepassing

(Vanaf 45Hz startend)

CHX-135KVA / 135KV 27KV * 5 1A 135KVA Voor 72.5KV en onder GIS
CHX-270KVA / 135KV 27KV * 5 1A 135KVA Voor 72.5KV en onder GIS
CHX-216KVA / 216KV 27KV * 8 1A 216KVA Voor 123KV en onder GIS
CHX-270KVA / 270KV 27KV * 10 1A 270KVA Voor 145KV en onder GIS
CHX-275KVA / 275KV 275KV 2A 275KVA Voor 170KV en onder GIS
Speciale vereisten kunnen bij bestelling worden gemaakt

2. Voor 45KV XLPE kabel on-site test

Model Nominale spanning Nominale uitgangsstroom Geschatte uitvoercapaciteit Max. Toepassing
CHX-108/54 54KV 2A 108KVA 45kV kabel≤1km
CHX-216/54 54KV 4A 216KVA 45kV kabel ≤ 2km
CHX-324/54 54KV 6A 324KVA 45kV-kabel <3km
CHX-432/54 54KV 8A 432KVA 45kV kabel≤4km
CHX-540/54 54KV 10 A 540KVA 45kV kabel≤5km
CHX-1080/54 54KV 20A 1080KVA 45kV kabel <10km
Speciale vereisten kunnen bij bestelling worden gemaakt

3. Voor 66KV XLPE kabel on-site test

Model Nominale spanning Nominale uitgangsstroom Geschatte uitvoercapaciteit Max. Toepassing
CHX-160/80 80 kV 2A 160KVA 66kV kabel≤0.5km
CHX-320/80 80 kV 4A 320KVA 66kV-kabel≤1km
CHX-640/80 80 kV 8A 640KVA 66kV-kabel≤2km
CHX-960/80 80 kV 12A 960KVA 66kV-kabel <3km
CHX-1280/80 80 kV 16A 1280KVA 66kV-kabel≤4km
CHX-1600-1680 80 kV 20A 1600KVA 66kV-kabel≤5km
CHX-3200/80 80 kV 40A 3200KVA 66kV-kabel <10km
CHX-9600/80 80 kV 120A 9600KVA 66kV-kabel <20km
Speciale vereisten kunnen bij bestelling worden gemaakt

X. Isolatietest standaardtabel ter plaatse van IEC 60840: 2011 voor XLPE-kabel
