Draagbare VLF-hoogspanningsproeven Vlf-testapparatuur voor kabels 35KV & 10KV

Draagbare variabele Resonant weerstaan ​​spanningstest Set, voor 35KV & 10KV kabel test, 30 ~ 300 Hz testfrequentie

I. Productgebruik:

Dit testsetmodel FKTF-81KVA / 27KV, 54KV is ontworpen voor 10KV / 35KV-klasse XLPE-kabel, transformator, CB, CT / PT, stroomrail in 35KV-vermogensstation om on-site AC- spanningstest met resonante circuittechnologie met variabele frequentie uit te voeren ; de hoogste testspanning is niet meer dan 27KV, 54KV; testfrequentie: 30-300Hz; de duty cycle is niet meer dan 60mints. het kan klanten helpen bij het uitvoeren van een preventieve test of een hand-over-test op de AC-bestendigheidsspanningstest

Testbereik van de set is als volgt: transformator

1. 500m van 35kV / 300mm2 kabel, testfrequentie 30-300Hz, testspanning 52kV, testtijd 60min.

2, 2000m van 10kV / 300mm2 kabel, testfrequentie 30-300Hz, testspanning 22kV, testtijd 5min.

3, 10kV / 31500kVA hoofdtransformator, capaciteit ≤ 0,015uF, testfrequentie 40-300Hz, testvoltage 54kV, testtijd 1min.

4, CB, CT / PT, stroomrail in 35KV elektrisch onderstation, testfrequentie 40-300Hz, testspanning niet hoger dan 95kV, testtijd 1min.

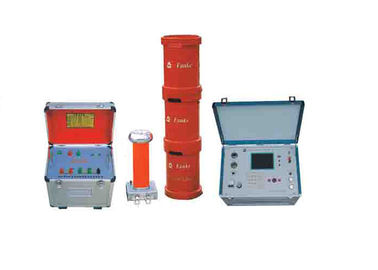

De gehele testset bestaat uit een voedingsbron met variabele frequentie, een bekrachtigingstransformator, 3 delen reactoren en een hoogspanningsmeetinrichting (capacitieve spanningsdeler). Dit type testset is het meest geschikt voor 35KV krachtsubstation

II. Algemene technische gegevens

Toepassing :

Cross-linked kabels met een spanning van 10KV, 35KV;

Kenmerken:

De test is met variabele frequentie resonantie manier, en de reactor is met cordwood structuur.

Testfrequentie: 30 ~ 300 HZ of 35 ~ 75 HZ;

Uitgangsspanning golfvorm is sinusgolfvorm, golfvormafwijkingsfactor≤1%;

Gemakkelijke verbinding en bediening;

Klein formaat en lichtgewicht van elke component is eenvoudig voor carry en veldtest;

Het heeft een intelligente voeding met variabele frequentie, met een hoge automatische en beschermende functie.

Cross-linked Cable Voltage Withstand Test System: Lengte van de kabel: 1 ~ 10km (kan worden besteld);

Gewicht uit één stuk: 25kg ~ 50kg;

III. Hoofd onderdelen:
