Groot secundair huidig ​​Injectietest Set Elektrisch Testmateriaal Gesplitst Type

Grote huidige injectietestset, secundaire zijde huidige injectietestset, splittype, kortstondig werken

I. Productbeschrijving

DDG serie grote huidige injectie test set is een soort zware huidige generator, het is gebruikt in power plant, onderstation, elektrische apparaten plant en wetenschappelijk onderzoek, test kamer, etc. het werkt voor een korte tijd of op bestelling, met een klein volume, een laag gewicht, mooie prestaties, gemakkelijk te reviseren, de testset ook wel een zware stroomgenerator, secundaire stroominjectietestset of primaire stroominjectieset genoemd.

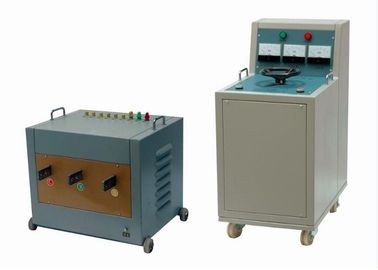

De testset met grote stroomsterkte bestaat uit een spanningsregelkast en een grote stroomgenerator met een grote stroomtestdraad. Deze wordt hoofdzakelijk gebruikt voor het testen van MCCB, ACB, bus-bar en verschillende stroomtransformatoren wanneer er een kortstondige stroominjectie nodig is. Het wordt wijd gebruikt in onderzoek, productie en elektrotestplaatsen van macht, spoorweg, petrochemische, metallurgische en mijnbouwondernemingen. De ononderbroken output max tijd bij geschatte stroom is gewoonlijk 5mints op / meer dan 10mints weg.

II. toepassingen:

• Huidige impacttest Voor MCCB, ACB, bus-bar en verschillende CT
• Het huidige kalibratieveld voor CT / PT en andere elektrische apparatuur.
• Huidige temperatuurstijgingstest
• Schakelaar, onderbreker, test van de huidige relaiswerking
• Kalibratie voor plaattype ampèremeter, stroomtang, stroomtransformator

Notitie :

• Draagbare structuur, instelbaar van uitgangsstroomhoeveelheid, huidige bi-directionele meting en directe uitlezing
• Verschillende standaard van uitgangsstroom kan worden gemaakt volgens het verzoek van de gebruiker.
• Langdurig cyle type kan per bestelling worden gemaakt.

III. Typen huidige booster

• één-lichaamstype voor onder enkele fase 3000A
• enkelfasige stroomuitgang
• Driefasige stroomuitgang

IV. Universele bedieningsfuncties

1. Digitaal beeld
2. Hoge nauwkeurigheid
3. Hoge resolutie;
4. Auto Timing
5. Volledig beschermingen
6. Alarm
7. Auto Timing

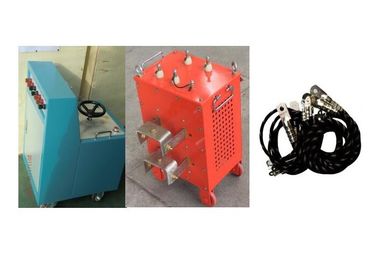

V. Hoofdcomponenten van één set

• Voltage regelkast,
• grote stroombooster
• grote stroomaansluitkabels (optioneel)

VII. Technische sp ecificaties:

1. Output: gemaakt op bestelling, sinusgolf,
2. Capaciteit: gemaakt op bestelling
3. Timing-bereik: 0-999S
4. Duur: 5 minuten bij nominale capaciteit
5. Ingangsspanning: AC220V of 380V ± 10% 50 / 60Hz ± 1
6. Omgevingstemperatuur: -8 ℃ ~ 50 ℃
7. RH: 85%, geen dauw
8. Zeeniveau boven: 1000 meter of lager

9. Uitgangsspanning: 3V, 6V

10. Continue uitgang max. Tijd bij nominaal: 5mints aan / meer dan 10mints uit.

11. Uitgangsgolfvorm: De uitgangsstroom is een standaard sinusgolf met een kleine fout, die beter is dan de indexnorm voor voedingssystemen, en de rimpelfactor is minder dan 0,3%

12. Meetnauwkeurigheid: hoger dan 0,5. De huidige voltmeter geeft de werkelijke effectieve waarde, hoge precisie en hoge stabiliteit weer.

13. Uitgangsstroommodus: de werkelijke effectieve waarde is continu instelbaar;

14. Huidige stabiliteit: hoger dan 0,5%

15. Bedradingsmethode: volgens de vereisten

16. Beveiligingsinstellingen: overstroom, nulpositiebeveiliging

17. Functies: regeling van de spanning van de elektrische motor, stroomstijging en -verlaging, met timer, met alarm na de timing.

VIII. Technische kenmerken
