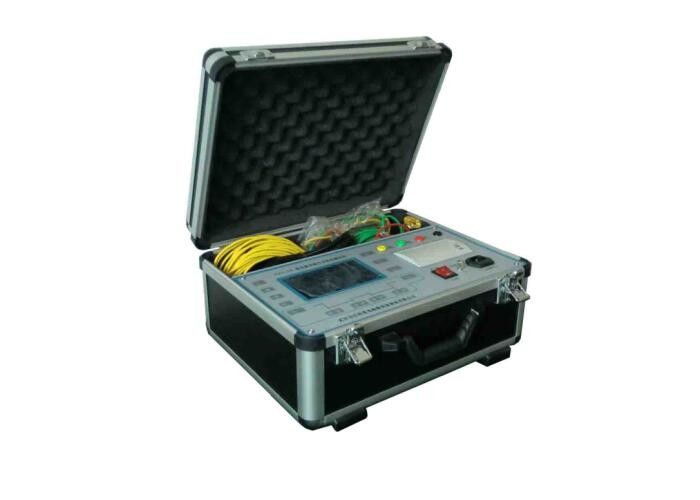

Duurzaam de Transformator van de Macht het Testen Materiaal voor op de Tapwisselaarstest van de Lading

Power Transformer On-load Tap-wisselaar Eigenschappen Tester, transformator Tap-changer Tester

I. Productomschrijving en toepassing

FKC-1A Tester is een uitgebreide testapparatuur die wordt gebruikt voor het meten en analyseren van de elektrische eigenschappenindex van de on-load aftakklemmen van de transformator en de speciale transformator in het energiesysteem en heeft de functie van het analyseren, opslaan en afdrukken van testgegevens. Gecontroleerd door de computer, kan het automatisch meten van parameters zoals overgangstijd, overgangsgolfvorm, overgangsweerstand en driefasen-synchronisme van de lastwisselaar via een speciaal ontworpen meetcircuit realiseren, zodat de gebruiker niet alleen kan meten via tikken. wisselaar leiden, maar ook uitvoeren door middel van directe bedrading van driefasige mouw van transformator en neutraal punt op basis van behoeften en de staat van de site.

FKC-1A Tester is van vitaal belang voor het verbeteren van de betrouwbaarheid van de werking van het stroomsysteem bij het onmiddellijk diagnosticeren van de latente fout van de taster in de preventieve test van elektrische apparatuur en transformatorrevisie, het oplossen van de problemen van de testmethode van de tikkenwisselaar van de vermogenstransformator verouderd en niet-toegewezen.

II. Kenmerken

1. Drie-weg onafhankelijke teststroombron, maximum outputstroom die 0.5A 1A is

2. Apparatuur sample rate: 10 ~ 20 KHZ

3. Max. Besparingstijd van enkele golfvorm: 6,4 seconden

4. Meetbereik van overgangsweerstand: 1-40 Ω voor Y / 0-type transformator

1-20 Ω voor Y-type transformator.

5. Meetnauwkeurigheid: 1-5 Ω , ≤ ± 10%.

5-40 Ω , Δ≤ ± 5% Tijdfout: Δ≤ ± 1%

6. Monitor: 240'128T, T6963C controller

7. Verwerkingsdeel: hoge snelheid 8-bit microprocessor, gegevensgeheugen: 512K

8. A / D-omzetter met hoge snelheid, maximale samplefrequentie is 400 KHz

9. Stroombron: 220V ± 10% Vermogen £ 200W

10. Afmeting: 410mm'320mm '200mm.

11. Gewicht: 20kg

III. Accessoires

• Testclip met 10 m testdraad 4 stuks
• Alligatorclip met 1m testdraad 4 stuks
• Voedingskabel 1 stuk
• Afdrukken van 2 rollen
