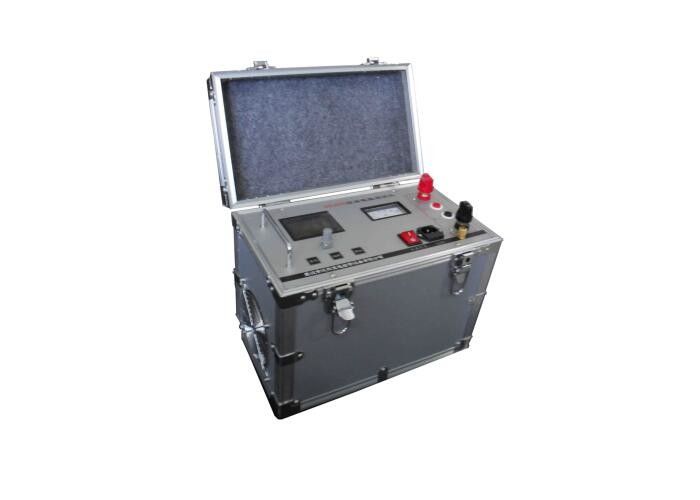

Stroomonderbreker Contactweerstandtester, schakelaar lusweerstandtester, 200A teststroom

I. Productomschrijving en waarom de tester moet worden gebruikt

Geleidingsvermogen van het geleidende circuit van de onderbreker (hierna afgekort als schakelaar) speelt een belangrijke rol bij een veilige bediening van de schakelaar. Geleidingsvermogen kan worden weerspiegeld door de weerstand van het geleidende circuit. Daarom wordt het gespecificeerd in IEC-normen en door de fabrikant dat de weerstand van het meetcircuit moet worden gemeten en dat duidelijke indices worden gespecificeerd voor de circuitweerstand van de schakelaar in een ander type. De elektrische brug met dubbele arm wordt over het algemeen in de afgelopen tijd toegepast. Omdat de spanning en de stroom van de elektrische brug erg klein zijn, is de distributie van testgegevens geweldig wanneer er onzuiverheid is tussen beweegbaar contact en statisch contact van de schakelaar of er is oppervlakteoxidatie enz. En de anti-interferentieprestatie van de elektrische brug is slecht bij dezelfde tijd. En het is gespecificeerd in GB50150-91 en DL / T 596-1996 dat "DC-drukmethode moet worden toegepast" en "stroom niet lager is dan 100 A". Dit instrument wordt op grote schaal gebruikt voor het meten van contactweerstand, circuitweerstand van verschillende elektrische apparaten en schakelaars en contactweerstand van kabel en draad, lasnaad, die wordt gefabriceerd door Fanke Company om te voldoen aan vereisten van specificatie. dus de KDC-200A contactweerstandstester wordt gebruikt voor het bovenstaande meetdoel.

II. Kenmerken

• Het testen van de stroom is geweldig, wat volledig in overeenstemming is met de relevante nationale standaardvereisten voor het testen van contactweerstand.
• De uitgangsspanning is hoog, het meetbereik is breed en kan oplopen tot 100mΩ.
• De teststroom komt van de constante stroomvoorziening van het type 200A met een hoge stroomsterkte, het is niet nodig om kunstmatige aanpassingen uit te voeren, testen is snel en nauwkeurig.
• Er wordt een vier-termige bedradingsmethode toegepast, die invloed van testdraadweerstand op het testresultaat effectief uitsluit.
• De testsnelheid is snel, gegevens worden binnen ongeveer 3 seconden weergegeven.
• Het kan continu werken voor de lange termijn, het is uitgerust met het oververhittingsbeveiligingscircuit, het instrument is betrouwbaar en stabiel.
• De bediening is eenvoudig, het gewicht is licht, wat van toepassing is op de werking in het veld.

III. Technische parameters

1. Testen huidige: 50A, 100A en 200A (100A type, geen 200A shift)

2. Meetbereik: 50A verschuiving 0 ~ 100 mΩ

100A verschuiving 0 ~ 50 mΩ

200A verschuiving 0 ~ 20 mΩ

3. Minimale resolutie: 0,01 μΩ

4. Nauwkeurigheid: 0,5% ± 0,2μΩ

5. Uitgangsspanning: DC 10V

6. Werkende manier: 100A en 50A ononderbroken, 200A voor één minuut

7. Voeding: AC220V ± 10% 50Hz

8. Verbruik: ≤ 2000W

9. Verwerkingstemperatuur: -20 ℃ ~ 40 ℃

10. Relatieve vochtigheid: ≤80%, geen bedekking

11. Gewicht: 8,5 kg

12. Volume: 360 mm × 235 mm × 270 mm

IV. Volledigheid van instrumenten
