het Meetapparaat van de Hoogspanningshipot van 120KV 3mA gelijkstroom, het Materiaal Kleine Grootte van de Lekkage Huidige Test

Draagbare de Testreeks van gelijkstroom Hipot, gelijkstroom-Hoogspanningsmeetapparaat, gelijkstroom-Generatorfabriek

Productomschrijving

Onlangs onderzocht, ontworpen, en vervaardigd volgens Gemeenschappelijke technische voorwaarde voor de draagbare generator van gelijkstroom HV van de Industrienorm van China, is de ZGF-reeks van de reeksgelijkstroom hipot test etc. een technologieproduct van nieuwe era, geschikt voor gelijkstroom-hoogspanningstest en lekkage huidige meting op rem, magnetische de uitbarstingsremhaak van het zinoxyde, machtskabel, machtsmotor of generator, transformator, en schakelaar in stroomafdeling, wetenschappelijke onderzoekseenheid, station, elektrische centrale, chemische installatie.

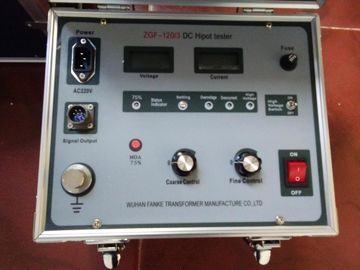

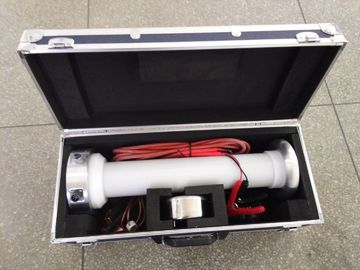

De testreeks is hoofdzakelijk samengesteld uit controledoos, cilindertype de hulp, volledig beschermde micro-ampèremeter van HV en gelijkstroom-lossingsstaaf. Het controlevakje wordt gebruikt voor controle de van de testproces en vertoning testgegevens, is de cilindertype HV spanningsverhoger aan outputgelijkstroom hoogspanning, is de volledig beschermde micro-ampèremeter voor nauwkeurige vertoning van lekkagestroom en brengt de gegevens naar het controlevakje over.

De kring van het hoge frequentie multi-voltage wordt goedgekeurd in de geplaatste test die het lood van de eerste toepassing voor de recentste modulatietechniek van de breedte van de de hoge frequentieimpuls van PWM neemt, zeer verbeterend voltagestabiliteit. Hoog - de kwaliteit en het draagbare type worden bereikt in de generator van gelijkstroom HV die ook immuun om van lossing bij nominale spanning is te beschadigen dankzij de goedkeuring van super machtsigbt apparaat en maatregelen van speciale beveiliging, isolatie en grond.

De belangrijke delen van ZGF-de hoogspanningsgenerator van de reeks hoge frequentie gelijkstroom keuren componenten goed die in Amerika, Duitsland, Japan etc. met geavanceerde technologie worden gemaakt, die materiaal betrouwbaarder maakt, stabieler. De multi-voltagebuis wordt ontwikkeld en met Duitse technologie geproduceerd. Met de eigenschappen van kleine grootte, grote capaciteit, sterke overbelastingscapaciteit, en de gemakkelijke test van de gebiedsverrichting, wordt de hoge frequentietransformator speciaal ontworpen door deskundigen. Vooruitziend, zal het bedrijf de markt actief ontwikkelen, kwaliteit en geloofwaardigheid vergen als zijn leven, constant zijn technologie verbeteren, een verfijnde kwaliteitsproducten ontwikkelen om aan de behoeften van gebruikers te voldoen, en blijven ernaar streven open te stellen en een nieuwe eeuwglorie herzien.

Producteigenschappen

1. Kleiner in grootte, lichter in gewicht, met fijne verschijning en volledige functie, betrouwbaarder, gemakkelijk te werken, geschikt voor openluchtgebruik, een optimaal product in nieuwe era.
2. Keur de meest geavanceerde technologie goed en neem het lood van de eerste toepassing voor de recentste modulatietechniek van de breedte van de de hoge frequentieimpuls van PWM en de logicaseriemodulatie van het impulskoord. De frequentie wordt verhoogd tot 100kHz met technologie van hoge frequentie, die output HV maakt stabielere en kleinere rimpelingsverhouding.
3. Onderhoud-vrij ontwerp. De belangrijkste onderdelen zijn apparaten van de invoer van de vooruitgangstechnologie van de V.S., Duitsland en Japan enz. dat duurzaam is en om zich over directe kort:sluiten van de lossings het ononderbroken grond te hoeven niet ongerust te maken.

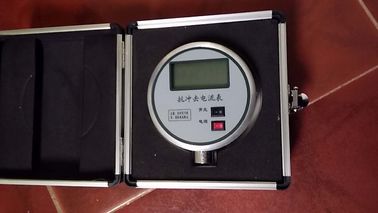

4. Hoge nauwkeurigheid en het correcte meten. Het voltage en de huidige meter allen hebben digitale vertoning, met voltageresolutie 0.1kV, en huidige 0.1uA. De voltagewaarde die wordt toegepast wordt om testvoorwerp te laden getoond direct door voltmeter op controlekabinet, dat niet om aan voltageverdeler op de buitenkant te hoeven worden aangesloten wanneer het gebruiken, en de loodverbinding is gemakkelijk.
5. Hoge stabiliteit in voltageregelgeving, vlotte voltageregelgeving in volledige waaier. De voltageregelgeving van output keurt potentiometer van de invoer de enige multi-ringen met ruwe aanpassing en fijne aanpassing goed. De nauwkeurigheid van voltage het aanpassen is beter 0,1%, is de nauwkeurigheid van voltage en het huidige meten minder dan 1,0%, en de rimpelingsfactor is beter dan 0,5%.
6. Negatieve polariteitsoutput, nul begin, ononderbroken regelbaar, hebbend de functie van over voltage, over stroom, nul het terugkeren en gemalen bescherming. De verrichting is veilige toe te schrijven aan sterke functie van auto die kring, technische index beschermt van alle soorten die de industrie standaard en gelijkaardige producten overtreffen.
7. Breng groot gemak aan meting van zinkoxideremhaak met de toegevoegde functie van hoog-nauwkeurigheid 75%VDC-1mA; geen berekening met een lichte pers die aan de knoop wordt gegeven. Met 75%-de sleutel van de voltfunctie op controlekabinet, open 0,75 knoop wanneer de huidige stijgingen aan 1000uA tijdens verlichtings remtest, op dit ogenblik, waarde die op voltmeter wordt getoond en huidige meter 75%-gegeven is. Roteer voltage-op knop en de fijne aanpassingsknop terug naar nul onmiddellijk nadat de test wordt gebeëindigd, en drukt groene knoop, sneed HV en draai van machtsschakelaar alvorens af andere test te doen.
8. Geschikte overvoltage plaatsende functie. De plaatsende voltwaarde kan heeft een visuele vertoning met goedkeuring van digitale wijzerplaatschakelaar die verrichting toevalliger maakt, getoonde eenheid van waarde het zijn kV.
9. Segmentale structuur van hoogspanningsspanningsverhoger. Geschikt voor gebiedsgebruik, geschikt en economie, dient één machine voor verscheidene doeleinden.
10. Drie verborgen steunbenen worden geplaatst bij de bodem om de stabiliteit van hoogspanningsspanningsverhoger te verhogen.

De verbindingscijfer van de testkring

Nota: Het controlevakje (kabinet) wordt gebruikt voor controle de van de testproces en vertoning testgegevens, is de cilindertype HV spanningsverhoger (HV-generator) aan outputgelijkstroom hoogspanning, is de volledig beschermde micro-ampèremeter (RE) voor nauwkeurige vertoning van lekkagestroom en brengt de gegevens naar het controlevakje over.

de lossingsstaaf is voor het aanaarden het aan de grond zetten en lossing na afwerkingsgelijkstroom test.

Hoofdspecificatie en facultatief model
