Draagbare DC Hipot-testset, Hipot-testset, HV-testset, HV-testapparatuur

I. Productbeschrijving

Nieuw onderzocht, ontworpen en gefabriceerd volgens de gebruikelijke technische staat voor draagbare DC HV-generator van China Industry Standard, is de DC-hipot-testset uit de ZGF-serie een technologieproduct van een nieuw tijdperk, geschikt voor DC-hoogspanningstest en lekstroommeting op zin oxide afleider, magnetische blow-out afleider, stroomkabel, power motor of generator, transformator en switch in elektrische power afdeling, wetenschappelijke onderzoekseenheid, railway station, power plant, chemische fabriek enzovoort.

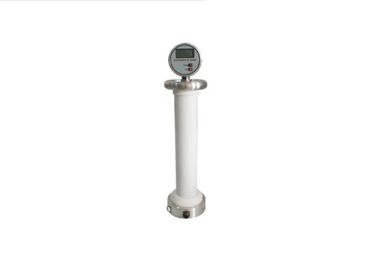

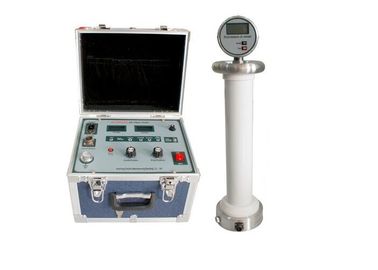

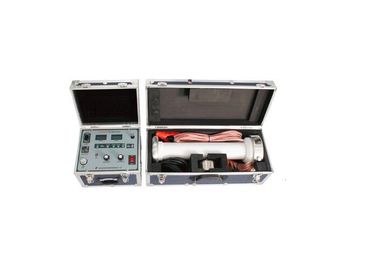

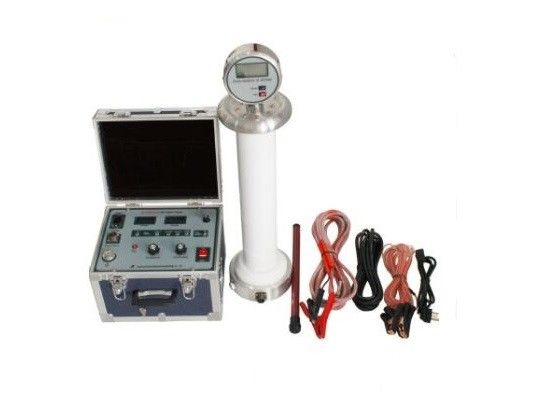

De testset bestaat voornamelijk uit een schakelkast, een HV-booster van het cilindertype, een volledig afgeschermde micrometer en een DC-ontladingsstaaf. De regelkast wordt gebruikt voor het regelen van het testproces en het weergeven van testgegevens, de HV-booster van het cilindertype moet DC hoogspanning uitvoeren, de volledig afgeschermde micrometer is voor het nauwkeurig weergeven van lekstroom en draagt ​​de gegevens over naar de regelkast.

Hoogfrequent multispanningscircuit wordt gebruikt in de testset die de leiding neemt van de eerste toepassing voor de nieuwste modulatietechniek van PWM hoogfrequente pulsbreedte, die de spanningsstabiliteit aanzienlijk verbetert. Hoge kwaliteit en draagbaar type worden bereikt in de DC HV-generator, die ook immuun is voor schade door ontlading bij nominale spanning dankzij het gebruik van een supervermogen IGBT-apparaat en maatregelen voor speciale afscherming, isolatie en aarding.

Grote delen van de hoogfrequente DC-hoogspanningsgenerator uit de ZGF-serie gebruiken componenten die zijn gemaakt in Amerika, Duitsland, Japan enzovoort met geavanceerde technologie, waardoor apparatuur betrouwbaarder en stabieler is. Multi-voltage buis is ontwikkeld en geproduceerd met Duitse technologie. Met de eigenschappen van kleine grootte, grote capaciteit, sterke overbelastingscapaciteit, en gemakkelijke veldverrichtingstest, wordt de hoge frequentietransformator speciaal ontworpen door deskundigen. Wat de toekomst betreft, zal het bedrijf actief blijven ontwikkelen van de markt, kwaliteit en geloofwaardigheid als zijn leven nemen, zijn technologie voortdurend verbeteren, geavanceerde kwaliteitsproducten ontwikkelen om aan de behoeften van gebruikers te voldoen, en ernaar streven om een ​​glorie van de nieuwe eeuw te openen en te herschikken.

II. Producteigenschappen

1. Dc hoogspanningsgenerator neemt s hoogfrequente PWM-technologie om gesloten aanpassing met hoge voltagestabiliteit, kleine rimpelfactor en snel betrouwbaar beschermingskring te maken . De generator kan directe ontlading door apparaten met grote capaciteit verdragen . Het is klein en licht van gewicht, handig voor gebruik op het veld.
2. Volledig bereik van lineaire, soepele, regelbare spanning, met een nauwkeurigheid van de spanningsregeling kleiner dan 0,1%; nauwkeurigheid van de spanningsmeting is 0,5%, resolutie 0,1 kV ; De huidige meetnauwkeurigheid is 0,5%, de minimumresolutie: schakelkast 1μ A , schokbestendigheidsstroom 0,1μ A.
3. De generator gebruikt wisselstroom 220 V- voeding (AC220V ± 10%, 50 hz ± 1%), de rimpelfactor is minder dan 0,5% en kan voor alle weersomstandigheden op de site worden gebruikt .
4. Hoogspanningsvermenigvuldiger maakt gebruik van D upont-materialen voor volledige, solide inkapseling, waardoor het ongemak van de met lucht en olie gevulde apparatuur wordt overwonnen . De brede basis en de buitencilinder van lichte kwaliteit zorgen ervoor dat het stabiel en handiger is voor onderhoud.
5. 75% MOA- voltageschakelaar , eenvoudige en handige testafleider .
6. O ver - voltage- instelfunctie geeft de overspanningswaarde weer tijdens het regulatieproces ; p efecte bescherming tegen ontlading van overspanning, overstroom en kortsluiting. Dit is de beste metgezel voor kabelexperts .
7. P erfecte onderbrekingslijn en niet- nul potentiële startbeveiligingsfunctie beschermt de operator en de monsters op elk moment. Dit product heeft een volledig ontwerp van een hock- proof bedieningskastje, een beknopt , duidelijk paneelontwerp en een gesproken prompt voor bediening .

III. Testcircuit aansluiting figuur

Opmerking: De schakelkast (kast) wordt gebruikt voor het regelen van het testproces en het weergeven van testgegevens, de HV-booster van het cilindertype (HV-generator) moet DC-hoogspanning uitvoeren, de volledig afgeschermde micrometer (uA) is voor een nauwkeurige weergave van lekstroom en breng de gegevens over naar de regelkast.

de afvoerstang is voor het aarden van aarding en ontlading na afwerkingsgelijkstroomtest.

IV. Productmodellen en technische parameters
