Unpowered Cable Identification Tester, High Voltage Testing Machine ISO9001-goedkeuring

Unpowered Cable Identification Tester, Cable Identifier, High Voltage Cable Phase Sequence Identification

I. Productintroductie

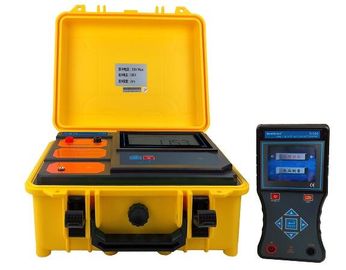

De S180 kabelidentificatie is ontworpen voor technici van de stroomkabel en kabelwerkers om technische problemen met kabelidentificatie op te lossen. De gebruiker kan een van de doelkabels van meerdere kabels via het instrument nauwkeurig identificeren en per ongeluk de stroomkabel vermijden en ernstige ongelukken veroorzaken. Kabelidentificatie begint met de bediening aan beide uiteinden van de kabel en moet ervoor zorgen dat de dubbele nummers aan beide uiteinden van de kabel kloppen. Hoe betrouwbaar de herinnering aan het veldpersoneel ook is, het is geen vervanging voor de identificatie van professionele instrumenten. Dit product is alleen geschikt voor on-site identificatie van kabels die zijn uitgeschakeld. Het is ten strengste verboden om de kabelidentificatie aan te sluiten op de lopende stroomkabel! Het instrument bestaat uit een zender, een ontvanger en een flexibele stroomtang.

De zender gebruikt het pulsstroomprincipe om een ​​pulsstroomsignaal in de kabelkern te injecteren. Deze stroom genereert een elektromagnetisch veld rond de doelkabel voor detectie en identificatie door de ontvanger en de flexibele stroomtang. Omdat de stroom directioneel is, is de detectie ook directioneel. De transmitter neemt een geïntegreerd speciaal gereedschapskistontwerp aan, waarbij polypropyleen plastic als grondstof wordt gebruikt en een nieuwe composietvuller wordt toegevoegd aan één spuitgietstuk, dat een kleine dichtheid, sterkte, stijfheid, hardheid, slijtvastheid, hittebestendigheid en isolatieprestaties heeft. De kast is bestand tegen een druk van ongeveer 200 kg en het grote LCD-scherm geeft het resterende batterijvermogen in realtime weer, en de witte achtergrondverlichting en het dynamische signaal van het zendsignaal zijn in één oogopslag duidelijk.

De ontvanger is een handheld-apparaat met een 3,5-inch kleuren LCD-scherm dat op dynamische wijze actuele relevante informatie weergeeft. Ingebouwde high-speed microprocessor, real-time automatische detectie en identificatie van doelkabel; met AC-spanningsdetectiefunctie, bereik AC 0,01V ~ 600V (50Hz / 60Hz).

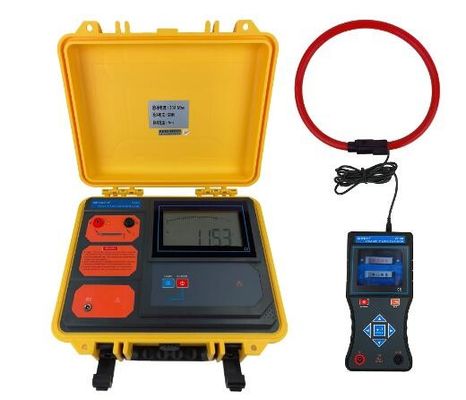

De flexibele stroomtang is een Rockwell-spoel met een uitstekend transiëntvolgcapaciteit om de door de transmitter gegenereerde pulsstroom snel te identificeren voor dikke kabels of onregelmatig gevormde geleiders. De binnendiameter van de kaak is ongeveer 200 mm en de kabel van φ200mm of minder kan worden vastgeklemd. Het is niet nodig om de te testen lijn, contactloos meten, veilig en snel los te koppelen.

Speciale opmerking: volgens het ontwerpprincipe van dit instrument is de kabelidentificatie beperkt tot de kabel waarvan de doelkabel een stroomstoring is. Controleer voor gebruik of de doelkabel tot dit bereik behoort. Bij het identificeren moet u zowel de zender als de handheld-ontvanger van het instrument gebruiken.

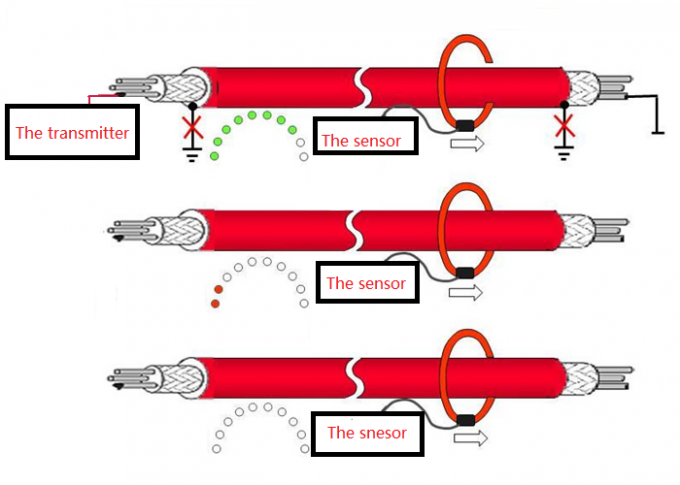

II. Productprincipe

III. Technische kenmerken

1. Bepaal voorwaarden en werkomstandigheden

2.Transmitter-specificatie

3. Ontvanger-specificatie

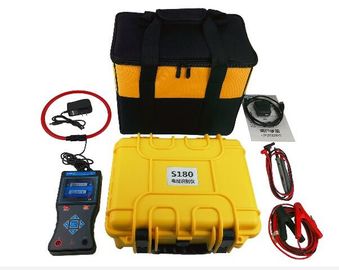

IV. Samenstelling

Zender 1 set

Ontvangersensor 1 ingesteld

Toolkit 1 set

Testlijn 2 stuks (rood en zwart)

Flexibele stroomtang 1 st

9V USB-oplader, oplaadkabel 1 set

12.6V lader 1 stks

7.4V lithiumbatterij 1 groep (in de tester)

11.1V lithiumbatterij 1 groep (in de tester)

Handleiding, garantiekaart, certificaat 1 set
