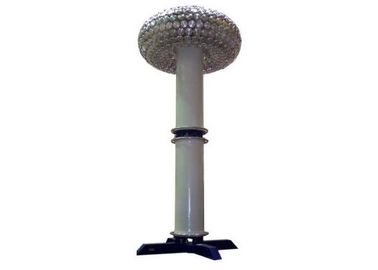

AC Hoogspanningsmeetapparatuur Capaciteitcompensatie Condensator

Capaciteitcompensatiecondensator voor AC hoogspanningstest

I. inleiding

OWF-serie Koppelcondensator is hoofdzakelijk ontworpen voor hoogspanningstests en PD-metingen in de energiesector. Het kan ook dienen als onderdeel van ontladingsmeting of AC-simulatieve belasting in AC hoogspanningstestcircuit. Het voldoet aan de productiestandaard JB / T8169-1999 "Wisselstroomspannings-condensatoren en AC-koppelcondensatoren".

II..Application

• PD-koppelsignaalmonsterentest ingesteld onder hoogspanningstests
• Hoogspanningssimulatieve belasting voor resonante testsystemen en PD-vrije hoogspannings-testsystemen

III .. Belangrijkste technische gegevens

• Minimaal spanningsmodel: 50 kV
• Maximaal spanningsmodel: 500 kV
• Minimaal nominaal capaciteitsmodel: 100pF
• Maximaal nominaal capaciteitsmodel: 0.050uF
• Minimale werkcyclus: 60 minuten of op maat gemaakt
• Over voltage niveau: 1.1 keer nominale spanning
• Omgevingstemperatuur: -40 ~ + 45 ℃;
• Hoogte boven zeeniveau: ≤1000 m (boven 1000 m, anders vermeld)
• Capaciteit afwijking: ≤ ± 5%
• Diëlektrisch verlies: ≤ 0,2%
• PD-niveau: Un onder ≤ 5pC
• Capaciteittemperatuurcoëfficiënt: 5 × 10-4 / K
• Constructie: pure capaciteit, weinig isolatie-olie aan de binnenkant, epoxyhuls
• Speciale eis is zoals afgesproken.

IV. Typisch model als volgt
