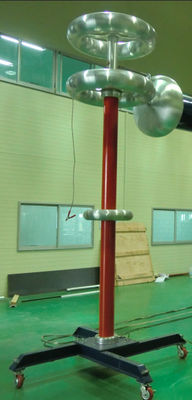

Hoogspanning Capacitieve Voltageverdeler / Ac Hoogspanningstester 20 ~ 300Hz

Capaciteitsspanningsverdeler voor AC Hoogspanningsmeting

I. inleiding

TRF-serie AC-capaciteit Voltage Divider wordt hoofdzakelijk gebruikt voor AC-hoogspanningsmeting in het testveld van de energiesector. Het kan ook dienen als onderdeel van ontladingsmeting of AC-simulatieve belasting.

II..Application

• AC Hoogspanning meten
• PD-koppelsignaalmonsterentest ingesteld onder hoogspanningstests.
• Hoogspanningssimulatieve belasting voor resonante testsystemen en PD-vrije hoogspannings-testsystemen

III .. Belangrijkste technische gegevens

• Min. Bestellingsvoltage besteld: 50KV
• Max. Bestellingsvoltage besteld: 1400KV
• Min nominale nominale capaciteit besteld: 300pF
• Capaciteit afwijking: ≤ ± 5%
• Spanningsverhouding meten: 1000: 1 of zoals afgesproken
• Diëlektrisch verlies: ≤ 0,2%;
• PD-niveau: Un onder ≤ 5pC;
• Capaciteittemperatuurcoëfficiënt: 5 × 10-4 / K;
• Min. Duty cycle is 60mints of bestellen per bestelling
• Over voltage niveau: 1.1 keer nominale spanning
• Omgevingstemperatuur: -40 ~ + 45 ℃;
• Hoogte: ≤1000m (boven 1000m, anders vermeld)
• Constructie: pure capaciteit, weinig isolatie-olie aan de binnenkant, epoxyhuls
• Speciale eis is zoals afgesproken.

IV. Typisch model als volgt
