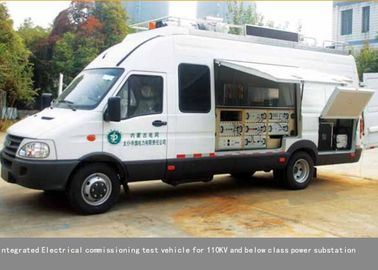

Snel revisie Hoogspanningsmeetapparatuur Mobiel elektrisch testvoertuig

Elektrisch geïntegreerd testvoertuig, mobiel elektrisch testvoertuig, snelle revisie

I. Productomschrijving en toepassing

FKSTM-serie elektrische uitgebreide testvoertuig ingebouwde gecentraliseerde elektrische testinstrumenten in het voertuig, die Unified-controle zal worden uitgevoerd door computer en software; elk gecentraliseerd controle-testinstrument kan ook onafhankelijk worden gebruikt.
Het elektrische uitgebreide testvoertuig met verschillende configuratie kan verschillende pre-commissioning of inbedrijfstellingstestonderdelen voor elektrische apparatuur van onderstation 220KV en lager afwerken. Voertuigcarrosserie (Iveco of Transit) worden genomen als vervoerders geregistreerd in "National Engineering
Voertuig Directory "met speciale auto-licentie aankondiging goedgekeurd door het Ministerie van Industrie en Informatie; ze kunnen worden gediplomeerd in Depart of Motor Vehicles.

II. Uitgevoerde testitems van het geïntegreerde testvoertuig

1. Power transformator test items

• Isolatieweerstand
• DC weerstand,
• diëlektrisch verlies en condensator,
• verhouding, polariteit en tranches;
• laadtap kenmerk;
• Wisselspanning weerstaan;

2. Testonderdelen voor hoge spanningsschakelaars

• isolatieweerstand,
• kenmerkende prestaties van machines,
• Contact weerstandstest
• Wisselspanning weerstaan;

• Isolatieweerstand,
• kronkelende DC-weerstand,
• AC spanning weerstaan,
• diëlektrisch verlies en condensator;
• verhouding en volt-ampère-karakteristiek;

• Isolatieweerstand;
• diëlektrisch verlies en condensator;

• Isolatieweerstand,
• DC spanning weerstaan,
• ontlading teller detectie;

• Isolatieweerstand,
• Wisselspanning weerstaan

7. Isolatieolietest

• Transformatorolie weerstaan

• Relais bescherming test,
• Controle circuitfase

III. Systeem samenstelling

Het testvoertuig is uitgerust met de volgende systeemeenheden: kastsysteem, aardbevingsbestendig systeem, elektrisch testsysteem,
buiten het veld bewakingssysteem, intercomfunctie, verlichtingssysteem, veiligheidsbeschermingssysteem, zelf verzorgd stroombronsysteem, labelsysteem, uiterlijk beeldsysteem.

IV. Technische kenmerken

• Integreer de testprogramma-begeleiding, testprocesbeheersing, testresultatenanalyse, testrapport automatisch gegenereerd en afdrukken, gegevensvraag en informatiemanagement als geheel. Multi-project uitgebreide test, gecentraliseerde controle door computer die voordelen heeft perfecte testfunctie, hoge testprecisie, snelle testsnelheid, intelligent testproces, gemakkelijke verrichting evenals perfecte medewerker en veiligheidssysteem.

• Voertuigtype: middelgrote Iveco of Transit
• Afmetingen: 6980 × 2120 × 3050 of 5980 × 2120 × 2940 mm
• Volle belasting: 3-6persons
• Wielbasis: 3310 mm
• Voertuiglicenties: met aankondiging van een licentie en een licentie in lokale DMV.

• Om de algehele weergave van een uniform beeld te garanderen door gebruik te maken van hetzelfde verenigde paneel, plugged box en modulair ontwerp.
• Het kan onafhankelijk worden gebruikt of worden gecontroleerd door IPC.
• De gecentraliseerde testsoftware maakt gebruik van de bedieningsinterface voor virtueel instrument met het Engelse menu. Elk gecentraliseerd instrument heeft zijn eigen schakelaar voor de voeding, de onderlinge vergrendeling, de scramfunctie, de voedingsspanning geeft aan, de aardlekbeveiliging.
• Het gecentraliseerde controle-instrument is gefixeerd op de racks, met een speciaal shockmitigation-systeem, waardoor het veel veiliger en stabieler is
• Ontwerp van stuwkamer voor de rekken en vast op het voertuig, handig voor het gebruik van standalone
• Handig voor aansluiting voor de testlijn, voedingslijn en communicatielijn zijn allemaal rechtstreeks op het testbord aangesloten op het testapparaat.
• Gegevensopslag kunnen testen, online rapport en beheer afdrukken.
• Meerdere schermen, quarantainemaatregelen, overspanning, overstroom- en terugslagmaatregelen, goede anti-interferentieprestaties, veilig te gebruiken.

• Gecentraliseerde besturingsinstrumenten en -bevestiging, niet-gecentraliseerd besturingsinstrument en hulpstuk- en testhulpgereedschap worden opgeslagen in opslag met aangepast ontwerp van buitenaf.

• Air-conditioning unit: gebruik de meegeleverde airco tijdens het rijden; plafondtype airconditioning gebruikt tijdens park voor test.
• Verlichtingseenheid: integratie-installatie van koplamp en vidicon, kan opgekrompen worden geplaatst, 360 graden draaien.

• uitgerust met luidspreker, drie interphones, handig voor communicatie.

• bewakingscamera's van hoge definitie kunnen worden bewaakt door het ontwerp van de dakinstallatie, out-field vedio kan worden weergegeven door een supervisorsysteem dat is uitgerust in het voertuig.

• Yamaha benzinemotorgenerator van 5 kW, gefixeerd in het voertuig, voeding en kabelgestuurd en automatisch ontvangen.

• op een voertuig gemonteerd LCD-scherm dat veiligheidswaarschuwingsinformatie kan aankondigen. Volledig uitgerust met identificatie en uiterlijk, GPS, infrarood-elektronenafrastering.

IV. Technische gegevens en leveringsomvang

• Iveco of doorvoerformaat (L * B * H): 6980 * 2120 * 3050 mm of 5980 * 2120 * 2940 mm
• Carrosserie-eenheid herstellen Aandrijfzone, besturingsgebied hoofdbesturing, gebied testfaciliteiten Eén
• 5KW generator Yamaha EF6600, backup power One
• Wortelverlichtingssysteem Eén
• Op een voertuig gemonteerd alarmsysteem versterken: een
• Overheaded centrale airconditioning: Verwarming en koeling ventilatie in het voertuig
• Kabelhaspelspoel (dubbele draadspoel): Automatische externe netaansluiting Eén

2.Communicatie, slim apparaat en software

• Speciale computer op voertuig: 15 "notebookcomputer 1 set
• Liquid crystal display: 15 "1 set
• Videobewakings-lcd: 15 "1 set
• Merk van een laserprinter: HP 1set
• Op het voertuig gemonteerd voedingssysteem FKSTM 1set
• GPS-vast locatiesysteem voor op het voertuig FKSTM 1set
• Instrumentcommunicatiesoftware FKSTM 1set
• Videobewaking en houder FKSTM 1set
