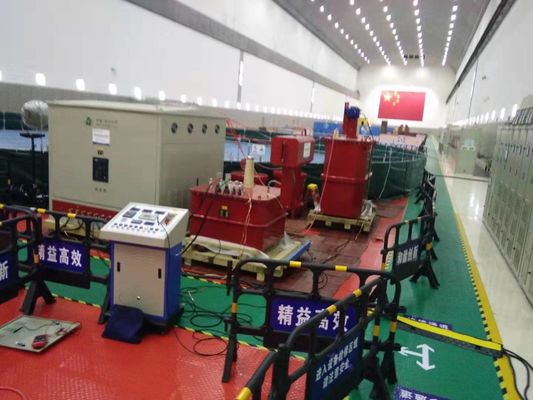

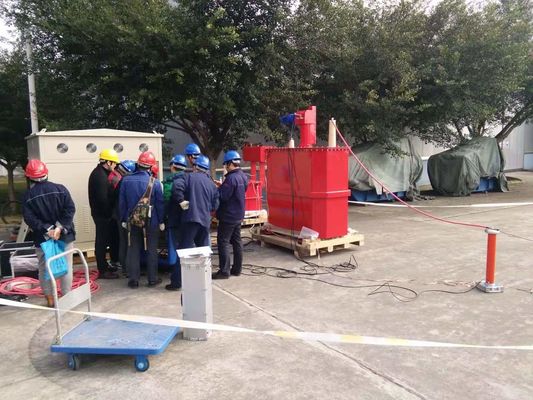

Grote stroomgenerator Testapparatuur Stroomfrequentie Resonante circuittest

3. Testprincipe:

5.1 Technologie Voordeel van serie-resonantietestcircuit

1. Reactief vermogen volledig gecompenseerd, de kracht van de apparatuur en het vermogen is slechts minder dan 1/10 van de gemeten apparatuur; met kleiner volume en lichter in vergelijking met de apparatuur in dezelfde capaciteit.
2. Met een grote uitvoercapaciteit en een kleine stroomcapaciteit, lage kosten, eenvoudig te bedienen en veilig te houden.
3. Typische stroomfiltercircuit, de uitgangsspanningsvervorming (THD) is erg klein
4. De kortsluitstroom na flashover of doorslag is slechts minder dan 1/10 (1 / Q) van de gemeten stroom, kan effectief de schade aan het breukpunt na doorslag voorkomen.
5. Auto blowout de boog na flashover, het is een lang en stabiel proces om de seriële resonante spanning te herstellen, veilig.

5.2 Functie en kenmerk van deze testset

① Afstandstestfunctie voor de ijzeren kernopening van de reactor: de ruimtesensor wordt geïnstalleerd in de reactor, die direct de ijzeren kernopening op de console afleest om de werking te begeleiden. De spleetbegrenzingsschakelaar en indicator zijn ook geïnstalleerd.

② Auto step-down-functie bij het weerstaan ​​van de tijd is up: Withstanding timing neemt digimatic timer. Als de tijd voorbij is, gaat het systeem automatisch naar beneden.

③ Nulstand sluiten, op nul starten opvoeren functie: met nulbegrenzingsfunctie. Als de spanningsregelaar niet op de nulstand staat, kan de HV-uitgangsknop niet worden gesloten, zodat het systeem vanaf nul oploopt.

④ Overstroombeveiliging : Het systeem is met overstroomrelais, dat een hoog anti-interferentie, snelle actie, beschermingsproefobject tegen te sterke stroomschade is.

⑤ Overspannings- en testobject flash - over beveiligingsfuncties: dit systeem neemt elektronische overspanning en flash-over beschermingsplaat, beschermt testobject tegen overspanning en flash-over. Het is snel, stabiel en betrouwbaar, het overwinnen van de instabiliteit, grote discretie en ongemakkelijke aanpassing van bolspleet-beveiligingsspanning. De instelling van overspanningsbeveiliging is handmatige aanpassing, digitale weergave, die direct, handig en nauwkeurig is. De beveiliging tegen overstroming bemonstert de ongevalsvariantie van het uitvallen van de signaalvertraging, vergelijkt deze met het basissignaal en bepaalt. Het is van hoge nauwkeurigheid en vermijdt mogelijke foutbewegingen door een toevalsvariatie van toenemende vertraging.

⑥ Real-time monitorfunctie voor testgegevens: het is in staat om HV-zijdespanning, stroom en LV-zijdespanning, stroom te bewaken, waardoor de teststatus directer wordt weergegeven.

⑦ Digitale weergave van schakelingresonantie en vergrendelfunctie wanneer deze niet van resonantie is en wordt opgevoerd:

Het kan de resonantiestatus van het systeem direct weergeven met de arbeidsfactor. Als het systeem zich niet op het resonantiepunt bevindt, moet het op de sluitknop drukken om hoger te gaan. Wanneer het systeem is afgesteld op resonantie, laat u de knop Sluiten los en klikt u op de knop stap omhoog / omlaag om omhoog of omlaag te gaan.

⑧ Noodstop : "Stap op" noodremschakelaar. Zodra er abnormale omstandigheden zijn tijdens de test, stap op deze schakelaar, wordt de stroomtoevoer onmiddellijk afgesneden om de veiligheid van het testpersoneel en de apparatuur te beschermen.

6. Algemene technische gegevens:

1. Modus van systeemtest: serie resonant met variabele inductantie
2. Systeemmodel: CHX-L-3750KVA / 65KV
3. Ingangsspanning: 380 ± 10% (enkelfasig), 50Hz / 60Hz
4. Geschatte outputcapaciteit: 3750kVA
5. Nominaal uitgangsspanning: 65KV
6. Max. Testspanning: niet meer dan 65KV
7. Nominale uitgangsstroom: 57A
8. Reg. Freq bereik: 50 / 60Hz
9. Output Resonance voltage waveform: pure sinusgolf
10. THD van outputgolfvorm: ≤1%
11. Isolatieniveau: onder 1,1 keer en 1 minuut behouden, normaal
12. Inschakelduur: 10 min. Bij te lage nominale bedrijfsstroom;
13. Kwaliteitsfactor van testset zelf: Q≥30;
14. Temperatuurstijging: Minder dan 65K onder geschatte huidige werkende 10mints;
15. Geluidsniveau: niet meer dan 65dB
16. Reactorstructuur: olie-ondergedompeld met ijzertanktype, instelbare inductie;

7.Accessories

• Accessoirebox voor opbergaccessoires
• Verbindingskabels van bedieningsconsole en spanningsregelaar
• Verbindingskabels van spanningsafleider en opwindende transformator
• Uitgangskabels van spannende transformator
• Aardingskabels van het systeem
• Parallelle kabels van de reactor
• HV-outputkabels (reactor om te verdelen, verdeler om voorwerp te testen)
• HV-meetkabels (de signaaluitgangskabels van de spanningsdeler)
• Een laatste testrapport, een kwaliteitscertificaat, een gebruikershandleiding en een paklijst worden aangeboden.

8.1. Ander typisch model voor waterkrachtgenerator en hoofdprestaties van Fanke Hoogspanning

8.2. Andere typische mo del alleen voor t urine generator of thermische stroomgenerator

9. Teststandaardtabel op locatie van IEC60034-1: 2017 Roterende elektrische machines - Deel 1: Beoordeling en prestaties
