I. Productbeschrijving en waarom het testapparaat selecteren:

In feite is de weerstandsspanningstest met een zeer lage frequentie een vervanging voor een spanningstest met stroomfrequentie. Zoals we allemaal weten, heeft het een testtransformator met grote capaciteit of een resonante transformator nodig om een ​​spanningscontrole voor grote generatoren te kunnen doorstaan ​​vanwege de grote capaciteit in hun isolatielaag. Deze enorme uitrusting is niet alleen zwaar en duur, maar ook onhandig. Om het probleem op te lossen, verlaagt de energiesector de testfrequentie om de capaciteit van het testvermogen te verminderen. Uit vele jaren van theorie en praktijk in binnen- en buitenland blijkt dat in vergelijking met de voedingsfrequentie, de zeer lage frequentie met 0,1 Hz meer voordelen heeft, zoals een kleine omvang, een laag gewicht, een capaciteit van 1/500 die van de vermogensfrequentie in theorie, en gemakkelijk werken met dezelfde gelijkwaardigheid. Dat is de reden waarom ontwikkelde landen deze benadering in het algemeen toepassen. Het nationale ontwikkelings- en hervormingscomité heeft relatieve industriestandaarden opgesteld. China promoot deze aanpak en dit instrument is ontwikkeld op basis van de behoeften. Het kan op grote schaal worden gebruikt in AC-spanning weerstaan ​​test voor kabels, en grootschalige hoge druk roterende motor. De zeer lage frequentie test apparaat kan effectief vinden van de isolatiedefecten aan het einde van de stator dan de traditionele power frequency test methode.

II. Technische kenmerken

Het voert automatisch een stap-omhoog, step-down, meting en bescherming uit door gebruik te maken van computerbesturing met een moderne digitale conversie van geavanceerde technologie. Het bezit niet alleen een klein, licht, groot scherm met vloeibare kristallen, helder en intuïtief, maar geeft ook de outputgolfvorm weer en drukt testrapporten af. Het is ontworpen in volledige overeenstemming met de industriestandaard, gebruiksvriendelijk. Zowel in binnen- als in buitenland zijn er veel nadelen in de huidige apparatuur, zoals een verkeerde sinusgolfvorm, grote meetfout, vonkontlading, hoog stroomverbruik, enzovoort. Dit instrument kan deze nadelen overwinnen. Trouwens, het heeft de volgende kenmerken:

• De gegevens zijn nauwkeurig omdat die stroom, spanning, golfvormgegevens rechtstreeks van de hoogspanningszijde worden bemonsterd.
• Het heeft overspanningsbeveiligingsfunctie. Als de uitgangsspanning de ingestelde grenswaarde overschrijdt, wordt het instrument uitgeschakeld met een actietijd korter dan 20 ms.
• Het heeft meer dan de huidige beschermingsfunctie. Het wordt uitgeschakeld als de stroom hoger is dan de ingestelde waarde aan de hoogspanningzijde met een actietijd korter dan 20 ms. En het zal stoppen als de stroom de stroom aan de laagspanningszijde overschrijdt met een actietijd korter dan 20ms.
• Een ingebouwde beschermingsweerstand en dus geen andere externe weerstand nodig.
• Het neemt hoge en lage spanning closed-loop negatieve feedback controle circuit, en dus spanning zal niet stijgen als gevolg van een inherente capaciteit.

IV. Massacapaciteit van één fase voor verschillende generators

Opmerking: Utest = √2 × 1,2 × 1,5 × Un Un = nominale spanning van de generator

HV teststroom naar geteste stator = 2πfCUtest

V. Universele technische parameters

• Uitgangsspanningwaarden: zie de details van tabel 1
• Uitgangsfrequentie: 0,1Hz, 0,05Hz, 0,02Hz
• Meetnauwkeurigheid: 3%
• Positieve en negatieve spanningspiekfouten: ≤ 3%
• Spanningsgolfvormvervorming: ≤ 5%
• Gebruik staat: binnen en buiten; temperatuur: -10 ℃ ∽ + 40 ℃; Vochtigheid: ≤ 85% RH
• Vermogen: AC50Hz, 220V ± 5%

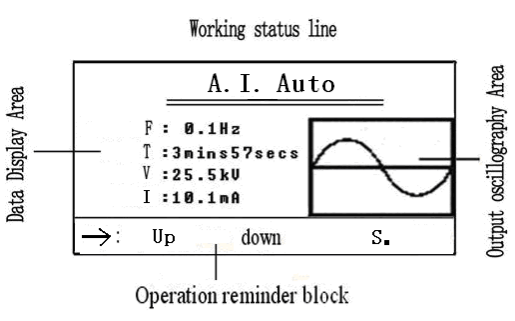

VI. Schematische weergave en beschrijving van het display

                              PS F = Freqency, T = Timing, V = Voltage, I = Current

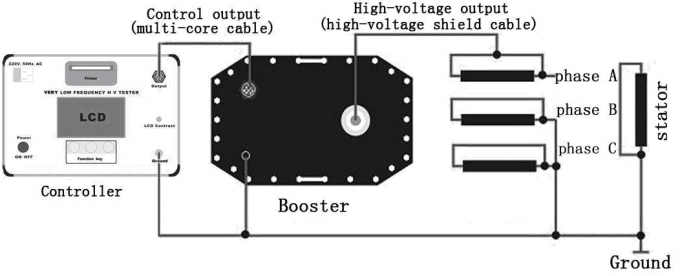

VII. Test aansluiting Afbeelding

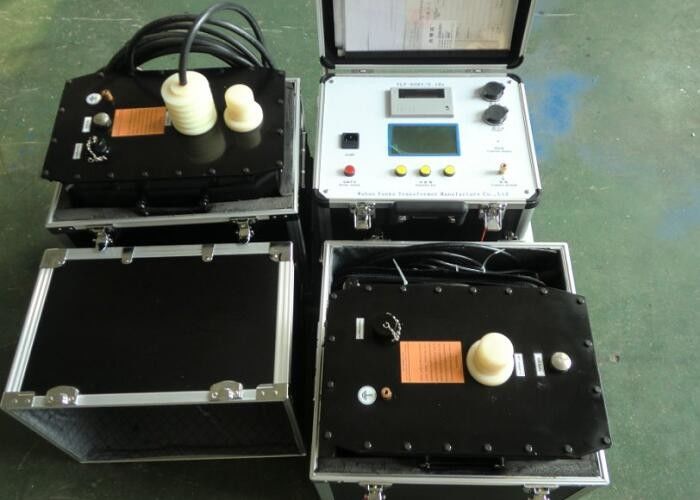

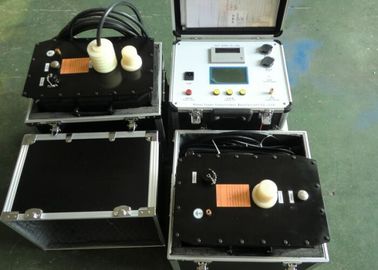

VIII. Voorraadlijst

• One Control-host
• Eén HV-booster (60KV en lager model)
• Twee HV booster (80KV en hoger model)
• Een speciale hoogspanningskabel
• Een speciale laagspanningskabel
• Eén voedingskabel
• Tien voedingszekeringbuizen
• Eén uitwerpstang
