12KV Transformatorcapaciteit & Tan Delta Test Set Automatische 0-12KV HV-uitgang

12KV Transformatorcapaciteit & Tan Delta Tester, Automatische Tan Delta Tester, Generator Tan Delta Tester

I. Productomschrijving

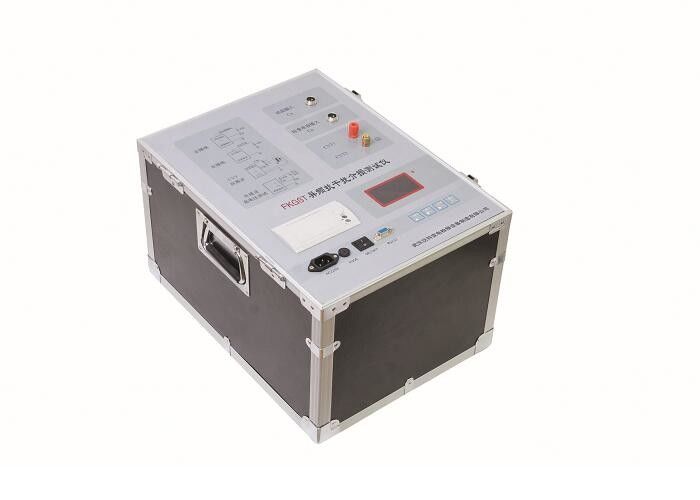

FKGST 12KV Tan Delta (dissipatiefactor) Tester bestaat uit een variabele frequentie, tan delta bridge, testtransformator en standaard condensator in de tester. Variabel frequentievermogen kan vijf soorten frequenties produceren: 45Hz, 50Hz, 55Hz, 60Hz en 65Hz, waarmee getest kan worden. Variabele frequentietechniek die in deze tester wordt toegepast, kan zorgen voor een hoge nauwkeurigheid in omgevingen met hoge interferenties.

Model FKGST Automatische 12KV capaciteits- en dissensiefactortestset wordt gebruikt voor het meten van de dissipatiefactor (PF) in zware storingslocaties zoals elektriciteitscentrales of krachtstations. Het kan ook in het laboratorium worden gebruikt voor een hoge accurate test. De meter is volledig in één ontworpen: inclusief digitale precisiebrug, vermogenseenheid, referentiecondensator (CN), step-up transformator en andere elektronische circuits. Het maakt ook gebruik van frequentie shift-technologie, FFT (Fast Fourier Transform-algoritme) en digitale filtering. Als het is gestart, wordt het automatisch uitgevoerd en worden de resultaten op het LCD-scherm weergegeven en worden de resultaten automatisch afgedrukt.


II. Test principe

Fig 1 Bedradingsschema van de hoofdvoeding
RX1 --- Bemonsteringsweerstand bij niet-geaarde testspecimenmeting
RX2 --- Bemonsteringsweerstand in geaarde testmonstermeting
CN --- Standaard condensator
RN --- Bemonsteringsweerstand van referentiesignaal
CVT --- Spanningsuitgangsklem bij CVT-meting door middel van zelfexcitatie.

III. Technische parameters
1. Input: 220V + 5%, 50Hz, 1KVA
2. Output: voltage: 0 ~ 12kV (0.5kV / stap om voltage op te heffen)

stroom: 100 mA continu

Max. 200mA, 5min on / 15min off (10kV)

Max.160mA, 5min on / 15min off (12kV)

3. Testbereik:
3.1 spanning: 0 ~ 12kV resolutie: 1V
3.2 capaciteit: 10 kV, 50pF ~ 60000pF (50Hz)
12 kV, 50pF ~ 44000pF (50Hz)
0,5 kV, 50pF ~ 1uF (50Hz)
3.3 Max. resolutie: 0.01pF
3,4 Tan-delta: 0 ~ 10% Maximumresolutie: 0,00001

4.Accuracy:
4.1 spanning (RMS): + 200V
4.2 capaciteit: + (lezen * 1.0% + 1pF)
4.3 in niet-geaarde testspecimenmeting + uitlezen * 1,5% + 1pF
4.4 in geaarde testmonstermeting tan delta: + meetwaarde * 1,0% + 0,0005

5. Operationele omgeving:
5.1 bedieningstemperatuur: -5 ℃ ~ 55 ℃
5.2 luchtvochtigheid: <85%
5.3 opslagtemperatuur: -20 ℃ ~ 55 ℃

III. Configuratie:
