Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Naam van het product: | Kabel Vindend Meetapparaat | Appilcation: | De kabel bepaalt de plaats spoor en diepte van het ontdekken |
|---|---|---|---|
| Woking Freq.: | 500Hz, 1kHz, 8kHz, 33kHz, 66kHz, 93kHz | Max.Voltage: | Max.200V (AC piekwaarde) |
| Voeding: | Ingebouwde navulbare lithiumbatterij | lader: | input AC 100-240V, 50/60Hz, output gelijkstroom 8.4V, 2A. |
| Gewicht: | Zender 2.2kg, Ontvanger 2.2kg | Werkende staat: | -10--40℃. Vochtigheids 5-90% relatieve vochtigheid, Altitude<4500m |
| Markeren: | ac hoogspanningstestset,ondergrondse kabeldetector |
||
Ondergrondse Cable Identifier Tracing Tester, kabelfout testset, kabelopsporingstester
I. Toepassing:

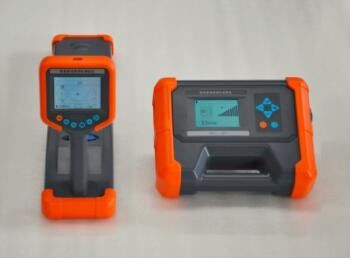

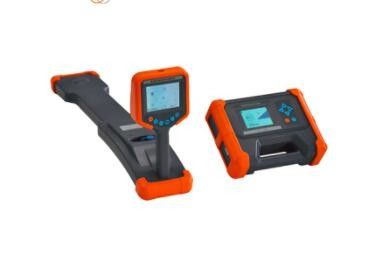

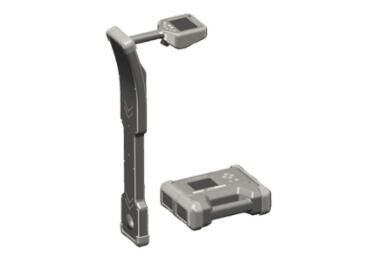

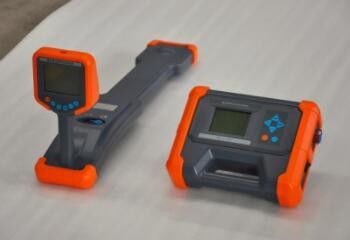

CTT1000 kabeltracertester is een hoogwaardig ondergronds metalen pijpleidingsdetectiesysteem dat is samengesteld uit signaalzenders en -ontvangers. Het kan worden gebruikt voor paddetectie, pijplijnonderzoek en dieptemeting van metalen pijpleidingen en ondergrondse kabels. Het kan een unieke identificatie uitvoeren met een verscheidenheid aan geselecteerde accessoires, evenals schade aan de pijpisolatie en de zoektocht naar sommige soorten kabelfouten
II. Voorzien zijn van
Kompasweergave: toont intuïtief de pijplijnlocatie en links en rechts richtingen.
Het volgen van ware en valse aanwijzingen: meting van de huidige richting, volgen van correcte foutmeldingen, elimineren van lijninterferentie (sommige frequenties).
Diepte- en stroommetingen, kunnen de historische curve van de signaalsterkte weergeven.
Volledig digitale, uiterst nauwkeurige samplingverwerking: stabiel en betrouwbaar, ultrahoge gevoeligheid, sterk anti-interferentievermogen, kan de vermogensfrequentie en harmonische interferentie van aangrenzende lopende kabels en pijpleidingen volledig onderdrukken.
Dragende kabeldetectie: krachtige transmissieklemmen, maximaal koppeluitgangssignaal naar de lopende kabel.
Kabel- / leidingidentificatie: flexibele klemmen (optioneel) zijn gemakkelijk te gebruiken en geven duidelijk identificatieresultaten; stethoscopen (optioneel) kunnen worden gebruikt wanneer het niet handig is om klemmen te gebruiken.
Aardfout zoeken: HV booster (optioneel) verhoogt de maximale uitgangsspanning tot 1000V, gebruikt het A-frame (optioneel) om de breukpunten van de grondisolatie van de pijpleiding te lokaliseren, het is niet nodig om nul in te stellen. De pijl geeft de richting van het foutpunt aan.
Meerdere detectiefrequenties: actieve detectie en passieve detectie.
Een verscheidenheid aan signaaluitvoer van de zender: directe verbindingsuitgang, klemkoppeluitgang, stralingsinductie.
Hoog vermogen van zender, instelbaar met meerdere uitgangen, automatische impedantiematching en bescherming.
Ingebouwde grote lithium ion batterij groep,
Robuuste behuizing, licht en draagbaar.
III. Technische parameter
Zender
Uitgangsmodi: directe verbindingsuitgang, stralingsinductie, klemkoppelingsuitgang (optioneel), HV-booster met foutlocatie (optioneel).
Uitgangsfrequentie: 640 Hz (samengestelde frequentie), 1280 Hz (samengestelde frequentie), 10 kHz, 33 kHz, 82 kHz, 197 kHz.
Uitgangsvermogen: max. 10W, 10 versnellingen aanpasbaar, automatische impedantiematching.
Directe uitgangsspanning: maximaal 150Vpp.
Overbelasting en kortsluiting.
Mens-machine interface: 320 x 240 dot matrix LCD-scherm.
Ingebouwde batterij: 4-sectie 18650 lithium-ionbatterij, nominaal 7,4V, 6,8Ah.
Ontvanger
Ingangsmodus: ingebouwde ontvangstspoel, flexibele klem-CT's (optioneel), stethoscoop (optioneel), A-type foutdetectieapparaat (optioneel).
Ontvangstfrequentie: actieve detectiefrequentie voor buizen: 640 Hz, 1280 Hz, 10 kHz, 33 kHz, 82 kHz, 197 kHz.; Frequentie van de frequentie passieve detectie frequentie: 50Hz / 60Hz en 250Hz / 300Hz (door de gebruiker te configureren). RF passieve detectie frequentie: de middenfrequentie is respectievelijk 10 kHz, 33 kHz, 82 kHz.
Pijpdetectiemodus: Brede piekmethode, smalle piekmethode, geluidsvallei-methode.
Kabelidentificatiemodus: flexibele clamp-on-CT's (optioneel) automatische identificatie en stroommeting, stethoscoop (optioneel) identificatie.
320 * 240 LCD-display, toont signaalamplitude, links / rechts richting, juiste / onjuiste indicatie, geschiedeniscurve van signaalsterkte, diepte, stroom en resultaat.
Ingebouwde batterij, 2 sectie 18650 lithium-ionbatterij, nominale 7,4V, 3,4Ah.
anderen
Afmeting: zender 280 * 220 * 90mm. Ontvanger 680 * 277 * 120 mm.
Gewicht: zender 2.3kg. Ontvanger 2.0kg.
Oplader: ingang AC100-240V, 50 / 60Hz, uitgang DC 8.4V, 2A / 3A.
Werkende voorwaarde: Temperatuur -10-40 ℃, Vochtigheid 5-90% RH, hoogte <4500m.
IV. Standaard accessoires
Nee. | Naam | Tekeningen en instructies | Aantal. |
1 | Zender uitgang verbindingskabel | 1 | |
2 | Aarzingsoefening | 2 | |
3 | Aarden uitbreidingslijn | 1 | |
4 | Charger | T standaard moeten zender en ontvanger apart worden opgeladen | 2 |
V. Optionele accessoires (opgeven bij bestelling)
Nee. | Naam | Tekeningen en instructies |
1 | Verbindingskabel voor ontvangeraccessoires. | Blauwe 6-aderige stekker |
2 | Verbindingskabel voor zenderaccessoires. | Rode 5-aderige stekker |
3 | Clamp-on CT voor zender | |
4 | Flexibele CT voor ontvanger | |
5 | Een kader | |
6 | Foutdetectie HV booster | |
7 | Miniatuur stethoscoop | |
8 | Stethoscoop met lange steel | |
9 | Detectiestaaf voor stethoscoop met lange steel |
