Variabel Frequentie AC Resonant Testsysteem, Hoogspanningstestset voor UHV-hulpkantoor of GIS

Variable Frequency AC Resonant Test System , High Voltage Test Set For UHV Substation Or GIS
Variable Frequency AC Resonant Test System , High Voltage Test Set For UHV Substation Or GIS

Grote Afbeelding :  Variabel Frequentie AC Resonant Testsysteem, Hoogspanningstestset voor UHV-hulpkantoor of GIS Beste prijs

Productdetails:
Plaats van herkomst: China
Merknaam: Fanke
Certificering: ISO9001
Modelnummer: CHX-4800KVA/200KV, 400KV, 600KV, 800KV
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: Een set
Prijs: Negotiable
Verpakking Details: De uitvoer standaard houten geval met vrije beroking
Levertijd: 45~60 Werkdagen
Betalingscondities: L / C, T / T
Levering vermogen: 5 reeksen/2months
Contact
Gedetailleerde productomschrijving
Testprincipe: Veranderlijke Frequentie Resonerende Kring Gebruik: AC ter plaatse weerstaat Voltagetest
Ontwerpeigenschap:: Modulaire de Testreactor van het Highedvoltage, Hogere q-Waardeoutput, Veelvoudige Testwaaier Component:: V/F Krachtbron, Opwindingstransformator, lichtere Modulaire Testreactor, en Voltageverdeler
Testfrequentie:: 30-300HZ plichtscyclus: 15mints of 60 Munt
Testnauwkeurigheid: Niet minder dan 1,5% Outputgolfvorm: Goede Sinusgolf
Speciaal voor: Test ter plaatse voor UHV GIS, GIL, CT, PT Testnorm:: Iec60060-1: 2010; CEI-62271-203:2011 voor GIS
Hoog licht:

hoogspanningsresonant testsysteem

,

resonantietestset

Resonante variabele frequentie weerstaan ​​spanningstestset, hoogspanningstestset voor UHV-onderstation of GIS

I. Toepassing:


Deze reeks van testsysteem is voornamelijk gericht op wisselspanning weerstaan ​​test van primaire apparatuur van grote condensator en hoge spanning en kan ook voldoen aan AC veldspanning weerstaan ​​test van soorten capacitieve apparaten. HV-testreactoren gebruiken gecombineerde serie-parallelle patronen die niet alleen voldoen aan de eisen van spanningbestendigheid van HV transformator, GIS, SF6 brekers, wederzijdse inducties en bussen, maar ook die van XLPE-kabels over lange afstand, met compatibiliteit van uitgebreide testen om een ​​gewenste spanning te zijn bestand tegen testapparatuur voor revisie van het energietoevoersysteem en eenheden voor de engineering van elektrische energie.

De bovenstaande afbeelding is voor een variabel serie resonantietestsysteem van 5000KVA / 1000KV op het testveld in het Shanxi Jindongnan-onderstation, waarbij HV wordt getest
GIS van 1000KV klasse UHV-lijn in binnenlands.

Toepasselijke objecten
- Lange afstand XLPE-kabels met 110KV, 220KV, 500KV klasse
- HV GIS of GIL, HV-koppelcondensator, condensatorspanningstransformator van niet meer dan 1000KV klasse
- Assemblagecondensator (testfrequentiebeloftes in 45-65 Hz)

II. Hoofdcomponenten: (testsysteem van 4000KVA / 1000KV bijvoorbeeld)

SN Naam van componenten Type en specificatie Aantal. Elk gewicht Elke dimensie
1 Variabele frequentie vermogen FKVF-200kW / 380V 1 stuk 180kgs 750 * 700 * 1000mm
2 Excitatie transformator CQSB (J) -200kVA 1 stuk 1800kgs 650 * 650 * 800mm
3 HV resonante testreactor CHX (ke) -800kVA / 200kV 5 stuks 2800kgs D1200 * H1250mm
4 Capacitieve scheidingswand TRF-1000kV / 1000pF 1set 550kgs D350 * H7600mm
5 Speciale testaccessoires 1set

Opmerking: 1. Laadcapacitantie kan optioneel zijn wanneer de lijn voor kleine belasting tesing heeft of analoge belasting nodig heeft om de testfrequentie te regelen.

2.Test reactor kan worden geproduceerd op 150KV, 200KV, 250KV, 300KV, 350KV, 400KV voor elk stuk nominale spanning volgens verschillende geteste objectomvang of klantvereiste. De max. nominale stroom van elke HV reactor kan 1 ~ 15A optioneel in deze geserialiseerde set,

3. HV Demping inductantie kan optioneel zijn voor het onderdrukken van hoogfrequente harmonischen en weerstand bieden tegen overspanning veroorzaakt door geteste object flashover, speciaal in EHV- of UHV-testsets.

III. Testprincipe:
Draagbare variabele frequentie Resonant weerstaan ​​spanningstest Set

VF: Voedingsbron met variabele frequentie T: Excitation Transformer
L: Testreactor Cx: geteste apparatuur MOA1: bliksemafleider
C1, C2: Spanningsdeler (C1 is hoogspanningsarm, C2 is laagspanningsarm)


IV. Algemene technische gegevens:

  1. Modus van systeemtest: serie resonant met variabele frequentie
  2. Systeemmodel: CHX-4000KVA / 200KV, 400KV, 600KV, 800KV, 1000KV
  3. Ingangsspanning: 380 ± 10% (driefasig), 50Hz / 60Hz
  4. Aantal HV-testreactor: 4pieces
  5. Geschatte outputcapaciteit: 4000kVA
  6. Nominaal uitgangsspanning: 200KV, 400KV, 600KV, 800KV, 1000KV
  7. Max. Testspanning: niet meer dan 200KV, 400KV, 600KV, 800KV, 1000KV
  8. Geschatte outputstroom: 4A / enig stuk of in reeks; 16A of 20A in parallal
  9. Reg. Freq bereik: 20Hz-300Hz
  10. Output Resonance voltage waveform: sinusgolf
  11. THD van outputgolfvorm: ≤1%
  12. Isolatieniveau: onder 1,1 keer en 1 minuut behouden, normaal
  13. Inschakelduur: 60mints optioneel bij te lage nominale bedrijfsstroom;
  14. Kwaliteitsfactor van testset zelf: Q≥60
  15. Temperatuurstijging: minder dan 65K onder geschatte huidige werkend with duty cycle;
  16. Geluidsniveau: niet meer dan 70B
  17. Reactorstructuur: olie-ondergedompeld type, type epoxybuiscilinder;


V. Technische functie en voordeel

  • Modulair ontwerp, geschikt voor serie-parallelle aansluiting van reactoren, breed toepassingsgebied.
  • Bedrijfsfrequentiebereik: 20-300Hz
  • Hoogwaardige factorwaarde: Q ≥ 100 (wanneer f = 20 Hz) groot thermisch vermogen, lage temperatuurstijging, lang
  • continu van de prestatieperiode
  • Handig voor veldtests voor kleinere afmetingen en gewicht dan conventionele testtransformatoren.
  • De uitgangsspanningsgolfvorm is sinusgolf, de afwijking van de golfvormafwijking ≤ 1%
  • Dit apparaat kan met speciaal testvoertuig en container samen worden geleverd
  • PD-vrij ontwerp optioneel.

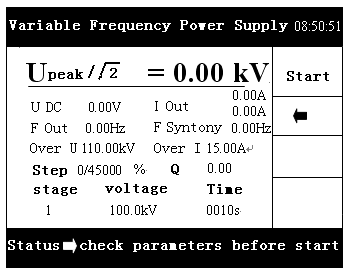

VI. Belangrijkste meet- en besturingssoftware paneel als volgt:


Draagbare variabele frequentie Resonant weerstaan ​​spanningstest Set


VII.Accessories

  • Accessoirebox voor opbergaccessoires
  • Input kabels van stroombron
  • Uitgangskabels van stroombron
  • Uitgangskabels van spannende transformator
  • Aardingskabels van het systeem
  • Parallelle kabels van de reactor
  • HV-meetkabels (de signaaluitgangskabels van de spanningsdeler)
  • HV-outputkabels (reactor om te verdelen, verdeler om voorwerp te testen)
  • Ondersteunende basis voor scheidingswand
  • Corona-ring voor testreactor en verdeler
  • Een laatste testrapport, een kwaliteitscertificaat, een gebruikershandleiding en een paklijst worden aangeboden.


VIII. Ander typisch model

1 Voor 123 GV ~ 300KV klasse GIS on-site AC-heupottest

Model Nominale spanning Nominale uitgangsstroom Geschatte uitvoercapaciteit

Toepassing

(Vanaf 45Hz startend)

CHX-400KVA / 200KV, 400KV 200KV * 2 2A @ 200KV 400KVA Voor 123KV en GIS onder klasse
1A @ 400KV Voor 300KV en GIS onder de klasse
CHX-800KVA / 200KV, 400KV 200KV * 2 4A @ 200KV 800KVA Voor 123KV en GIS onder klasse
2A @ 400KV Voor 300KV en GIS onder de klasse
CHX-1000KVA / 200KV, 400KV 200KV * 2 5 A 200KV 1000KVA Voor 123KV en GIS onder klasse
2.5A@400KV Voor 300KV en GIS onder de klasse
CHX-2000KVA / 200KV, 400KV 200KV * 2 10A @ 200KV 2000KVA Voor 123KV en GIS onder klasse
5 A 400KV Voor 300KV en GIS onder de klasse
Speciale vereisten kunnen bij bestelling worden gemaakt

2 Voor 145 GV ~ 362KV klasse GIS on-site AC-heupottest

Model Nominale spanning Nominale uitgangsstroom Geschatte uitvoercapaciteit

Toepassing

(Vanaf 45Hz startend)

CHX-500KVA / 250KV, 500KV 250KV * 2 2A @ 250KV 500KVA Voor 145KV en onderklasse GIS
1A @ 500KV Voor 362KV en GIS onder klasse
CHX-1000KVA / 250KV, 500KV 250KV * 2 4A @ 250KV 1000KVA Voor 145KV en onderklasse GIS
2A @ 500KV Voor 362KV en GIS onder klasse
CHX-2000KVA / 250KV, 500KV 250KV * 2 8A @ 250KV 2000KVA Voor 145KV en onderklasse GIS
4A @ 500KV Voor 362KV en GIS onder klasse
CHX-3000KVA / 250KV, 500KV 250KV * 2 12A @ 250KV 3000KVA Voor 145KV en onderklasse GIS
6A @ 500KV Voor 362KV en GIS onder klasse
Speciale vereisten kunnen bij bestelling worden gemaakt


3 Voor 170 GV ~ 550KV klasse GIS on-site AC-heupottest

Model Nominale spanning Nominale uitgangsstroom Geschatte uitvoercapaciteit

Toepassing

(Vanaf 45Hz startend)

CHX-1200KVA / 300KV, 600KV 300KV * 2 4A @ 300KV 1200KVA Voor 170KV en GIS onder de klasse
2A @ 600KV Voor 550KV en GIS onder klasse
CHX-1800KVA / 300KV, 600KV 300KV * 2 6A @ 300KV 1800KVA Voor 170KV en GIS onder de klasse
3A @ 600KV Voor 550KV en GIS onder klasse
CHX-2400KVA / 300KV, 600KV 300KV * 2 8A @ 300KV 2400KVA Voor 170KV en GIS onder de klasse
4A @ 600KV Voor 550KV en GIS onder klasse
CHX-3600KVA / 300KV, 600KV 300KV * 2 12A @ 300KV 3600KVA Voor 170KV en GIS onder de klasse
6A @ 600KV Voor 550KV en GIS onder klasse
CHX-4800KVA / 300KV, 600KV 300KV * 2 16A @ 300KV 4800KVA Voor 170KV en GIS onder de klasse
8A @ 600KV Voor 550KV en GIS onder klasse
Speciale vereisten kunnen bij bestelling worden gemaakt


4 Voor 123 GV ~ 800KV klasse GIS on-site AC-heupottest

Model Nominale spanning Nominale uitgangsstroom Geschatte uitvoercapaciteit

Toepassing

(Vanaf 45Hz startend)

CHX-2400KVA / 200KV × 4 800KV 12A @ 200KV 2400KVA Voor 123KV en GIS onder klasse
6A @ 400KV Voor 300KV en GIS onder de klasse
3A @ 600KV Voor 550KV en GIS onder klasse
3A @ 800KV Voor 800KV en GIS onder de klasse
CHX-3600KVA / 200KV × 4 800KV 13A @ 200KV 3600KVA Voor 123KV en GIS onder klasse
9A @ 400KV Voor 300KV en GIS onder de klasse
4.5A@600KV Voor 550KV en GIS onder klasse
4.5A@800KV Voor 800KV en GIS onder de klasse
CHX-4800KVA / 200KV × 4 800KV 24A @ 200KV 4800KVA Voor 123KV en GIS onder klasse
12A @ 400KV Voor 300KV en GIS onder de klasse
6A @ 600KV Voor 550KV en GIS onder klasse
6A @ 800KV Voor 800KV en GIS onder de klasse
Speciale vereisten kunnen bij bestelling worden gemaakt

IX. Isolatietest standaardtabel ter plaatse van IEC 62271-203: 2011 voor HV GIS

Variabele frequentie Resonant weerstaan ​​spanningstest Set voor lange HV XLPE kabel
