30-300 Hz Frequentie Hoge spanning Resonant testsysteem met V / F stroombron

30-300Hz Frequency High Voltage Resonant Test System With V/F Power Source

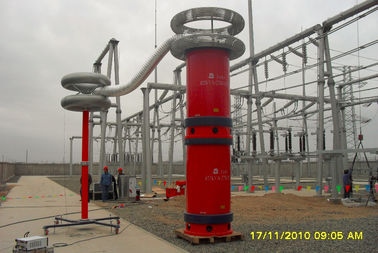

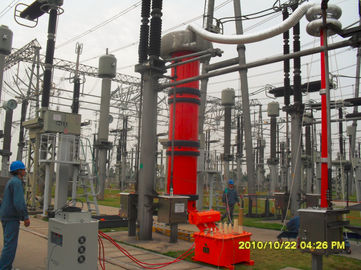

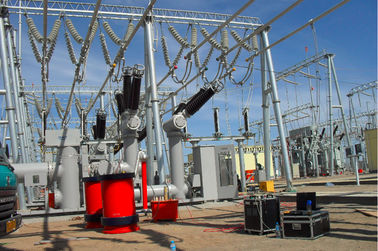

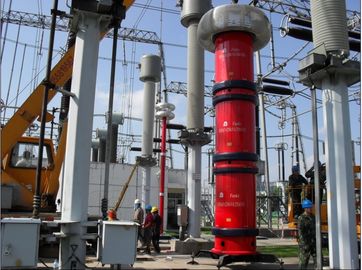

30-300Hz Frequency High Voltage Resonant Test System With V/F Power Source 30-300Hz Frequency High Voltage Resonant Test System With V/F Power Source 30-300Hz Frequency High Voltage Resonant Test System With V/F Power Source 30-300Hz Frequency High Voltage Resonant Test System With V/F Power Source

Grote Afbeelding :  30-300 Hz Frequentie Hoge spanning Resonant testsysteem met V / F stroombron Beste prijs

Productdetails:
Plaats van herkomst: China
Merknaam: Fanke
Certificering: ISO9001
Modelnummer: CHX-4800KVA/200KV, 400KV, 600KV, 800KV
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: Een set
Prijs: negotiable
Verpakking Details: De uitvoer standaard houten geval met vrije beroking
Levertijd: 45~60 Werkdagen
Betalingscondities: L / C, T / T
Levering vermogen: 5 reeksen/2months
Contact
Gedetailleerde productomschrijving
Testprincipe: Veranderlijke Frequentie Resonerende Kring Gebruik: AC ter plaatse weerstaat Voltagetest onder 200KV, 400KV, 600KV, 800KV voor HV GIS of GIL
Ontwerpeigenschap:: Modulaire de Testreactor van het Highedvoltage, Hogere q-Waardeoutput, Veelvoudige Testwaaier Component:: V/F Krachtbron, Opwindingstransformator, lichtere Modulaire Testreactor, en Voltageverdeler
Testfrequentie:: 30-300HZ plichtscyclus: 15mints of 60 Munt
Testnauwkeurigheid: Niet minder dan 1,5% Outputgolfvorm: Goede Sinusgolf
Speciaal voor: Test ter plaatse voor HV of EHV GIS, CT, PT Reactor die manier gebruiken: In reeks of in parallelle verbinding
Testnorm:: Iec60060-1: 2010; CEI-62271-203:2011 voor GIS
Markeren:

resonante testset

,

hoogspanningstests van elektrische apparatuur

Resonante variabele frequentie weerstaan ​​spanningstestset, voor EHV hoogspannings-GIS-test

I. Toepassing:


Dit testsetmodel CHX-4800KVA / 200KV, 400KV, 600KV, 800KV is ontworpen om ter plekke een AC- heupottest uit te voeren met resonantiecircuittechnologie met variabele frequentie voor hoger dan 110kV ~ 800KV klasse GIS en andere elektrische HV-voorzieningen; De hoogste testspanning is niet meer dan 200KV, 400KV, 600KV of 800KV via modulaire HV-testreactoren parallel of in serieschakeling, de testfrequentie kan 30-300 Hz zijn; de duty cycle is niet meer dan 15mints of 60mints.

Door middel van modulaire testreactoren wordt parallel of in seires aangesloten, kan de testset ook de volgende on-site AC-heupot-test worden uitgevoerd:

1.1 Niet meer dan 200KV en 24A voor HV GIS met niet meer dan U- rated = 123KV en andere elektrische HV- voorzieningen

1.2 Niet meer dan 400KV en 12A voor HV GIS met niet meer dan U- classificatie = 300KV en andere elektrische HV- voorzieningen

1.3 Niet meer dan 600KV en 6A voor EHV GIS met niet meer dan U- classificatie = 550KV en andere elektrische HV- voorzieningen

1.4 Niet meer dan 800KV en 6A voor EHV GIS met niet meer dan U- classificatie = 800KV en andere elektrische HV- voorzieningen

Tot nu toe hadden we 1200KV en 9A rariabel frequentie resonant testsysteem geleverd aan het Chinese elektriciteitsnetbedrijf. De ontworpen testset vormt ook veel verschillende serieseries volgens verschillende HV- of UHV-bestendigheidstesttoepassingen door testreactoren in serie of in parallelle verbinding en aantal configuraties in elke set. Hetzelfde model kan een ander typisch model in de volgende clausule zien.


II. Hoofd onderdelen:

SN Naam van componenten Type en specificatie Aantal. Elk gewicht Elke dimensie
1 Variabele frequentie vermogen FKVF-200kW / 380V 1 stuk 180kgs 750 * 700 * 1000mm
2 Excitatie transformator CQSB (J) -200kVA 1 stuk 1800kgs 650 * 650 * 800mm
3 HV resonante testreactor CHX (ke) -1200kVA / 200kV 4 stukken 2800kgs D1200 * H1250mm
4 Capacitieve scheidingswand TRF-800kV / 1000pF 1set 550kgs D350 * H7600mm
5 Speciale testaccessoires 1set

Notitie 1. De belastingscapaciteit kan optioneel zijn wanneer de lijn voor kleine belasting tesing heeft of analoge belasting nodig heeft om de testfrequentie te regelen.

2. Testreactor kan worden geproduceerd om 150KV, 200KV, 250KV, 300KV, 350KV, 400KV te zijn voor elk stuk nominale spanning volgens verschillende geteste objectomvang of klantvereiste. De max. nominale stroom van elke HV reactor kan 1 ~ 15A optioneel in deze geserialiseerde set,

3. HV Demping inductantie kan optioneel zijn voor het onderdrukken van hoogfrequente harmonischen en weerstand bieden tegen overspanning veroorzaakt door geteste object flashover, speciaal in EHV- of UHV-testsets.

III. Testprincipe:
Draagbare variabele frequentie Resonant weerstaan ​​spanningstest Set

VF: Voedingsbron met variabele frequentie T: Excitation Transformer
L: Testreactor Cx: geteste apparatuur MOA1: bliksemafleider
C1, C2: Spanningsdeler (C1 is hoogspanningsarm, C2 is laagspanningsarm)


IV. Algemene technische gegevens:

  1. Modus van systeemtest: serie resonant met variabele frequentie
  2. Systeemmodel: CHX-4800KVA / 200KV, 400KV, 600KV, 800KV
  3. Ingangsspanning: 380 ± 10% (driefasig), 50Hz / 60Hz
  4. Aantal HV-testreactor: 4pieces
  5. Geschatte outputcapaciteit: 4800kVA
  6. Nominaal uitgangsspanning: 200KV, 400KV, 600KV, 800KV
  7. Max. Testspanning: niet meer dan 200KV, 400KV, 600KV, 800KV
  8. Geschatte outputstroom: 6A / enig stuk of in reeks; 12A of 24A in parallal
  9. Reg. Freq bereik: 30Hz-300Hz
  10. Output Resonance voltage waveform: sinusgolf
  11. THD van outputgolfvorm: ≤1%
  12. Isolatieniveau: onder 1,1 keer en 1 minuut behouden, normaal
  13. Inschakelduur: 15 min. Of 60 millimeter optioneel op basis van de nominale werkstroom;
  14. Kwaliteitsfactor van testset zelf: Q≥60
  15. Temperatuurstijging: minder dan 65K onder geschatte huidige werkend with duty cycle;
  16. Geluidsniveau: niet meer dan 70B
  17. Reactorstructuur: olie-ondergedompeld type, type epoxybuiscilinder;


V. Belangrijkste meet- en regelsoftwarepaneel als volgt:


Draagbare variabele frequentie Resonant weerstaan ​​spanningstest Set


VI.Accessories

  • Accessoirebox voor opbergaccessoires
  • Input kabels van stroombron
  • Uitgangskabels van stroombron
  • Uitgangskabels van spannende transformator
  • Aardingskabels van het systeem
  • Parallelle kabels van de reactor
  • HV-meetkabels (de signaaluitgangskabels van de spanningsdeler)
  • HV-outputkabels (reactor om te verdelen, verdeler om voorwerp te testen)
  • Ondersteunende basis voor scheidingswand
  • Corona-ring voor testreactor en verdeler
  • Een laatste testrapport, een kwaliteitscertificaat, een gebruikershandleiding en een paklijst worden aangeboden.


VII. Ander typisch model

7.1 Voor 123 GV ~ 300KV klasse GIS on-site AC-heupottest

Model Nominale spanning Nominale uitgangsstroom Geschatte uitvoercapaciteit

Toepassing

(Vanaf 45Hz startend)

CHX-400KVA / 200KV, 400KV 200KV * 2 2A @ 200KV 400KVA Voor 123KV en GIS onder klasse
1A @ 400KV Voor 300KV en GIS onder de klasse
CHX-800KVA / 200KV, 400KV 200KV * 2 4A @ 200KV 800KVA Voor 123KV en GIS onder klasse
2A @ 400KV Voor 300KV en GIS onder de klasse
CHX-1000KVA / 200KV, 400KV 200KV * 2 5 A 200KV 1000KVA Voor 123KV en GIS onder klasse
2.5A@400KV Voor 300KV en GIS onder de klasse
CHX-2000KVA / 200KV, 400KV 200KV * 2 10A @ 200KV 2000KVA Voor 123KV en GIS onder klasse
5 A 400KV Voor 300KV en GIS onder de klasse
Speciale vereisten kunnen bij bestelling worden gemaakt

7.2 Voor 145KV ~ 362KV klasse GIS on-site AC-heupottest

Model Nominale spanning Nominale uitgangsstroom Geschatte uitvoercapaciteit

Toepassing

(Vanaf 45Hz startend)

CHX-500KVA / 250KV, 500KV 250KV * 2 2A @ 250KV 500KVA Voor 145KV en onderklasse GIS
1A @ 500KV Voor 362KV en GIS onder klasse
CHX-1000KVA / 250KV, 500KV 250KV * 2 4A @ 250KV 1000KVA Voor 145KV en onderklasse GIS
2A @ 500KV Voor 362KV en GIS onder klasse
CHX-2000KVA / 250KV, 500KV 250KV * 2 8A @ 250KV 2000KVA Voor 145KV en onderklasse GIS
4A @ 500KV Voor 362KV en GIS onder klasse
CHX-3000KVA / 250KV, 500KV 250KV * 2 12A @ 250KV 3000KVA Voor 145KV en onderklasse GIS
6A @ 500KV Voor 362KV en GIS onder klasse
Speciale vereisten kunnen bij bestelling worden gemaakt


7.3 Voor 170 GV ~ 550KV klasse GIS on-site AC-heupottest

Model Nominale spanning Nominale uitgangsstroom Geschatte uitvoercapaciteit

Toepassing

(Vanaf 45Hz startend)

CHX-1200KVA / 300KV, 600KV 300KV * 2 4A @ 300KV 1200KVA Voor 170KV en GIS onder de klasse
2A @ 600KV Voor 550KV en GIS onder klasse
CHX-1800KVA / 300KV, 600KV 300KV * 2 6A @ 300KV 1800KVA Voor 170KV en GIS onder de klasse
3A @ 600KV Voor 550KV en GIS onder klasse
CHX-2400KVA / 300KV, 600KV 300KV * 2 8A @ 300KV 2400KVA Voor 170KV en GIS onder de klasse
4A @ 600KV Voor 550KV en GIS onder klasse
CHX-3600KVA / 300KV, 600KV 300KV * 2 12A @ 300KV 3600KVA Voor 170KV en GIS onder de klasse
6A @ 600KV Voor 550KV en GIS onder klasse
CHX-4800KVA / 300KV, 600KV 300KV * 2 16A @ 300KV 4800KVA Voor 170KV en GIS onder de klasse
8A @ 600KV Voor 550KV en GIS onder klasse
Speciale vereisten kunnen bij bestelling worden gemaakt


7.4 Voor 123 GV ~ 800KV klasse GIS on-site AC-heupottest

Model Nominale spanning Nominale uitgangsstroom Geschatte uitvoercapaciteit

Toepassing

(Vanaf 45Hz startend)

CHX-2400KVA / 200KV × 4 800KV 12A @ 200KV 2400KVA Voor 123KV en GIS onder klasse
6A @ 400KV Voor 300KV en GIS onder de klasse
3A @ 600KV Voor 550KV en GIS onder klasse
3A @ 800KV Voor 800KV en GIS onder de klasse
CHX-3600KVA / 200KV × 4 800KV 13A @ 200KV 3600KVA Voor 123KV en GIS onder klasse
9A @ 400KV Voor 300KV en GIS onder de klasse
4.5A@600KV Voor 550KV en GIS onder klasse
4.5A@800KV Voor 800KV en GIS onder de klasse
CHX-4800KVA / 200KV × 4 800KV 24A @ 200KV 4800KVA Voor 123KV en GIS onder klasse
12A @ 400KV Voor 300KV en GIS onder de klasse
6A @ 600KV Voor 550KV en GIS onder klasse
6A @ 800KV Voor 800KV en GIS onder de klasse
Speciale vereisten kunnen bij bestelling worden gemaakt

VIII. Isolatietest standaardtabel ter plaatse van IEC 62271-203: 2011 voor HV GIS

Variabele frequentie Resonant weerstaan ​​spanningstest Set voor lange HV XLPE kabel
