Ultra Licht Hoogspanning Ac Testmateriaal, Draagbare Hipot-testset voor korte kabel

Ultra Light Power Frequency Testing Transformer, AC bestand tegen spanningstestset, draagbaar type

I. Productbeschrijving

CQSB-ultrafrequentie transformator van de machtsfrequentie het testen wordt hoofdzakelijk gebruikt voor stroomfrequentie AC of gelijkstroom-voltage weerstaaft test voor HV elektroapparatuur, elektrocomponenten, isolatiematerialen door elektromachtssysteem, industriële en mijnbouwondernemingen, vervoer, wetenschappelijke onderzoekeenheden, vooral voor gebiedsoverdracht , revisie en preventieve veldtest van klein en middelgroot
elektrische apparatuur. het werkt op vermogensfrequentie50 / 60Hz. De HV-booster kan SF6-isolatie of olie-isolatie of epoxyharsisolatie gebruiken.

II. toepassingen:

• Stroomfrequentie AC of DC spanning weerstaan ​​fabriekstest voor soorten HV elektrische apparatuur, componenten, isolatiematerialen
• Veldovergave, revisie en preventieve veldtest voor middelgrote en kleine elektrische apparaten.
• AC-spanning weerstaat test voor korte kabel
• Stroomfrequentiespanning weerstaat bron van isolatiegereedschap en isolerende schoen (handschoenen)
• AC-test voor schakelinrichtingen, transformatoren, motoren.etc; veel gebruikt voor elektrische test in verschillende fabrieken en instituten.

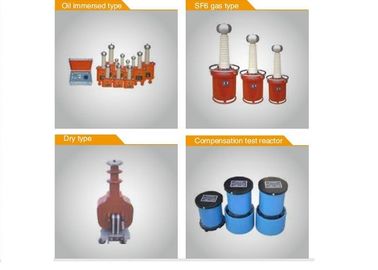

III. Soorten HV-booster

• Olie-ondergedompelde testtransformator
• SF6 opblaasbare testtransformator
• Testtransformator van het droge type
• Optionele droge reactor van het FKDK-type met compensatiestroom of -spanning

IV. Universele bedieningsfuncties

1. SF6 gasisolatie op HV booster
2. Microprocessor gestuurd
3. Digitaal beeld
4. Hoge nauwkeurigheid
5. Hoge resolutie;
6. Auto Timing
7. Volledig beschermingen
8. Alarm
9. Auto Timing

V. Hoofdcomponenten van één set

• Voltage regelkast,
• Testen van transformator

VI. Optionele accesoires:

• Compensatie inductor,
• Spanningsdeler (voor het meten van de uitgangsspanning van de nauwkeurigheid)
• Rectificatie silicium stack (voor het veranderen van AC voltage naar DC voltage),
• Beschermende weerstand (voor kortsluiting of bescherming van de weide),
• Ontladen staaf (voor geadsorbeerd restspanning ontlading),
• Beschermkoepelafstand (voor ontladingsbescherming in het testcircuit tijdens stijgend voltage),
• Microammeter, enz. (Voor het meten van de lekstroom tijdens DC-spanning)

VII. Technische sp ecificaties:

1. Output: gemaakt op bestelling, sinusgolf,
2. Capaciteit: gemaakt op bestelling
3. Timing-bereik: 0-999S
4. Voltage meetnauwkeurigheid: ≤1,5% (FS) +3 beten
5. Valutagroeidichtheid: ≤ 1,5% (FS) +3 beten
6. Duur: 5 minuten bij nominale capaciteit
7. Ingangsspanning: AC220V ± 10% 50 / 60Hz ± 1
8. Omgevingstemperatuur: -8 ℃ ~ 50 ℃
9. RH: 85%, geen dauw
10. Zeeniveau boven: 1000 meter of lager
