Klein formaat AC Hipot-testapparatuur Voedingsfrequentietest Compenserende reactor

Ultra Light Power Frequency Testing Compensatie Reactor, AC bestand tegen spanningstest, draagbaar type

I. Productbeschrijving

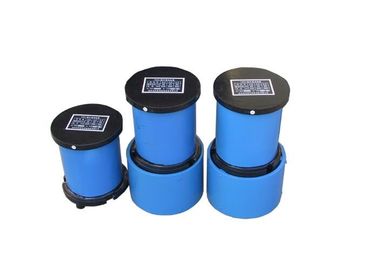

FKDK-serie Ultra Light Power Frequency Testing compenserende reactor is een draagbare compensatie hoogspanningsstroomeenheid met een droog type ontwerp, het wordt meestal gecombineerd gebruikt met draagbare stroomfrequentie AC hipot-testset om het gewicht van elk stuk testset te verminderen, vooral voor veld overhandigen, revisie en preventieve veldtest van kleine en middelgrote elektrische apparatuur. het werkt op vermogensfrequentie50 / 60Hz ..

het heeft met een klein formaat, lichtgewicht en draagbaar ontwerp, en maakt de stuuringangscapaciteit van de afgestemde spanningsregelaar van de AC-heupot-test samller door de compensatieteststroom onder niet meer dan de beoogde tet-spanning.

het is meestal verbonden met de test in parallel geschakeld door meer stukken combinatie te gebruiken om een ​​grote teststroomoutput te krijgen.

II. toepassingen:

• Stroomfrequentie AC of DC spanning weerstaan ​​fabriekstest voor soorten HV elektrische apparatuur, componenten, isolatiematerialen
• Veldovergave, revisie en preventieve veldtest voor middelgrote en kleine elektrische apparaten.
• AC-spanning weerstaat test voor korte kabel
• Stroomfrequentiespanning weerstaat bron van isolatiegereedschap en isolerende schoen (handschoenen)
• AC-test voor schakelinrichtingen, transformatoren, motoren.etc; veel gebruikt voor elektrische test in verschillende fabrieken en instituten.

III.Technische index van elk stuk:

1. Nominale spanning en stroom

• Drie uitgangen: A1X A2X A3X
• Nominale spanning (kV): 30 25 20
• Nominale stroom (mA): 150 250 300

2. Geschatte frequentie: 50Hz

3. Wijze van werken: bij 300 mA, continu werken gedurende 10min;

Bij 250 mA continu werken gedurende 30 minuten;

Bij 150 mA continu werken gedurende 120 minuten;

4. De voorwaarden van de dienst: T: -20 ℃ ~ 45 ℃ H: ≤85%

5. Afmetingen: φ220 × 270

6. Gewicht: 17kg
