Duurzaam PD-vrij AC-resonant testsysteem Geen corona geïnduceerde spannings-testsets

PD-vrije AC-resonantiesystemen, geen corona geïnduceerde testsets met spanningssterkte

I. Productomschrijving:

Geïnduceerde spanning weerstaan ​​test (IVWT), ook wel geïndustrialiseerde overspanning test, ACSD, ACLD, DVDF, is een van de belangrijkste diëlektrische test van transformatoren. Volgens IEC60076-3-2013 is IVWT noodzakelijk routine test en acceptatie test ater installatie voor abobe 110KV Power transformator.

Het FKWJF-300 niet-partiële ontlading variabel vermogen Serieel verbonden Resonantietestsysteem is samengesteld uit niet-partiële ontlading, variabele frequentie, step-up transformator, compensatiereactor en capacitieve spanningsdeler. De partiële ontlading van de transformator, geïnduceerd door een spanningscontrolesysteem, voert de test uit op inductie. Het bracht spanning op de LV-zijde van het testobject en produceerde de grote excitatiestroom door de frequentie van de testschakeling te veranderen met behulp van het parallelle resonantieprincipe. Het Serial Connected Resonance-testsysteem bestaat uit een variabele frequentie-voedingsbron, een bekrachtigingstransformator, een HV-reactor en een capacitieve spanningsdeler. De condensator en de reactor van het testobject vormden een serieresonantieverbinding. De spanningsdeler staat in seriële verbinding met het testobject en wordt gebruikt voor het meten van de resonantiespanning en fungeert als het overspanningsbeveiligingssignaal. Het frequentiemodulatievermogen
output is gekoppeld aan serieresonantiecircuit via een excitatietransformator om het exciterende vermogen te verschaffen. Dit testsysteem heeft geen probleem met een grote startstroom. De voeding met een kleine capaciteit kan de test uitvoeren die overeenkomt met 30 tot 60 keer de voeding. Dit loste het probleem van een slechte testvermogencapaciteit op de locatie enorm op.

FKWJF 300KW-systemen kunnen enkelfasige + 35KV / 150Hz ~ 200Hz alternatieve stroom leveren voor het testen van maximaal 630 MVA / 220 kV vermogenstransformatoren isolatieprestaties tussen windingen van spoelen, van laag naar laag. dwz minimale isolatie, inclusief uniforme en niet-uniforme isolatie.

Samen met een PDA-analysator met 2 of 4 kanalen en zijn accessoires kan Model FKWJF400KW ook worden gebruikt voor een induced voltage test met partial discharge measurement (IVPD). Samen HV testreactor groep, HV divider en zijn accessoires, het kan ook AC toegepast weerstaan ​​spanning testen thorugh LC resonant circuit binnen 20 ~ 300Hz.

II. Belangrijkste kenmerken

• Het apparaat is veilig en betrouwbaar, dat allerlei soorten beveiligingen integreerde, inclusief overspanningsbeveiliging, overstroombeveiliging, ontlading (afbraak) beveiliging, bescherming nadat de test is uitgevallen, startbeveiliging tegen nulspanning, bescherming tegen oververhitting, enz. Wanneer een van bovenstaande
• bescherming heeft gehandeld, zal het apparaat de uitgang van de testspanning blokkeren en de stroom van het hoofdcircuit uitschakelen om de veiligheid van het testpersoneel, het testobject en het testsysteem te waarborgen. 
• De bediening is gemakkelijk en handig met een eenvoudige verbinding. 
• Klein van formaat, licht van gewicht, flexibel in gebruik, geschikt voor gebruik op het veld. 
• Het keurt microcomputercontrole goed, die goede outputstabiliteit en hoge betrouwbaarheid heeft. 
• De sinusgolfvervorming met hoge voltages is minder dan 1%, wat geen schade aan het testobject veroorzaakt.

III. Testrichtlijn

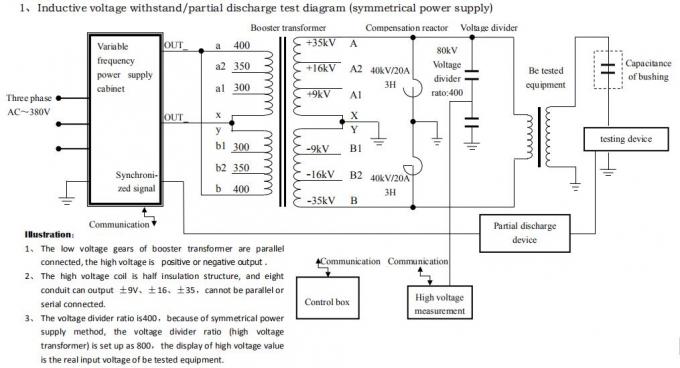

Opmerking: De bovenstaande afbeelding is een verbindingsschakeling voor de geïnduceerde weerhoudspanningstest en PD-detectie voor de voedingstransformator

Tijdens de PD-test en inductieve spanning weerstaan ​​test, de geteste transformator is vergelijkbaar met een groot capacitief testobject. De capacitieve reactieve stroom van de transformator wordt gecompenseerd door de inductieve stroom van de compensatiereactor. De voeding met variabele frequentie levert het hele systeem een ​​actief verlies en een klein deel van het reactieve verlies. En beide verliezen voldoen aan het nullastverlies van de elektrische transformator bij testfrequentie. De spanningsdeler is geïnstalleerd op de HV-uitgang van de bekrachtigingstransformator. Meet de spanning aan de LV-zijde (laag voltage) van de hoofdtransformator met een piekspanningsmeter en bereken de spanning aan de HV-zijde in overeenstemming met de spanningsverhouding van de hoofdtransformator.

De buscapaciteit van de hoofdtransformator wordt gebruikt als de koppelcondensator. Voer een gedeeltelijk ontladingssignaal in op de PD-tester om de PD-waarde te meten.

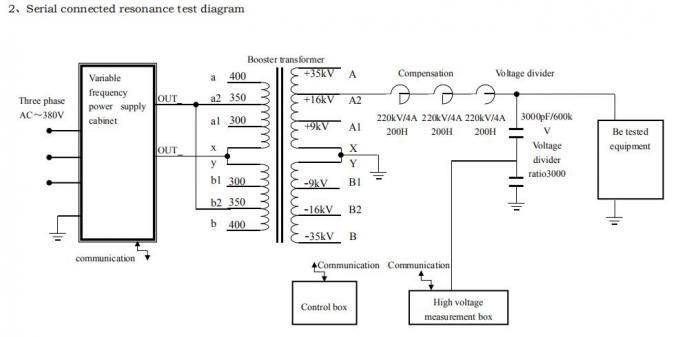

Opmerking: De bovenstaande afbeelding is een verbindingsschakeling voor wisselstroom die bestand is tegen spanning met LC-resonantieprincipe.

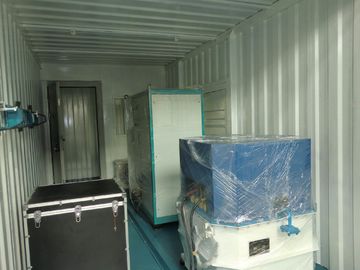

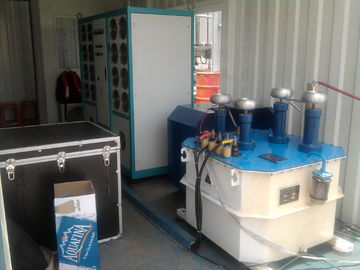

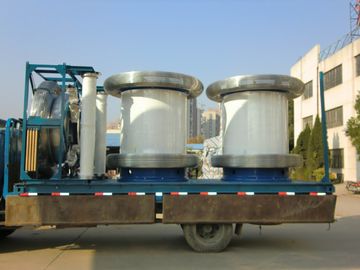

IV. Hoofd onderdelen
