Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Gebruik: | Machtshulpkantoor het Testen Machine | Testpunt: | AC weerstaat Voltagetest |
|---|---|---|---|
| Testvoltage: | 27KV, 54KV, 108KV, 200KV | Teststroom: | 8A@27KV, 4A@54KV, 2A@108KV, 1A@200KV |
| Functie: | Draagbaar, Lichter Enig Gewicht, Modulaire HV-Spanningsverhoger | Test freq.: | 30~300HZ |
| plichtscyclus: | 5mints of 60 munt (voor kabel) | Speciaal voor: | Test ter plaatse voor het middelgrote hulpkantoor van de voltagemacht |
| Markeren: | resonante testset,hoogspanningstests van elektrische apparatuur |
||

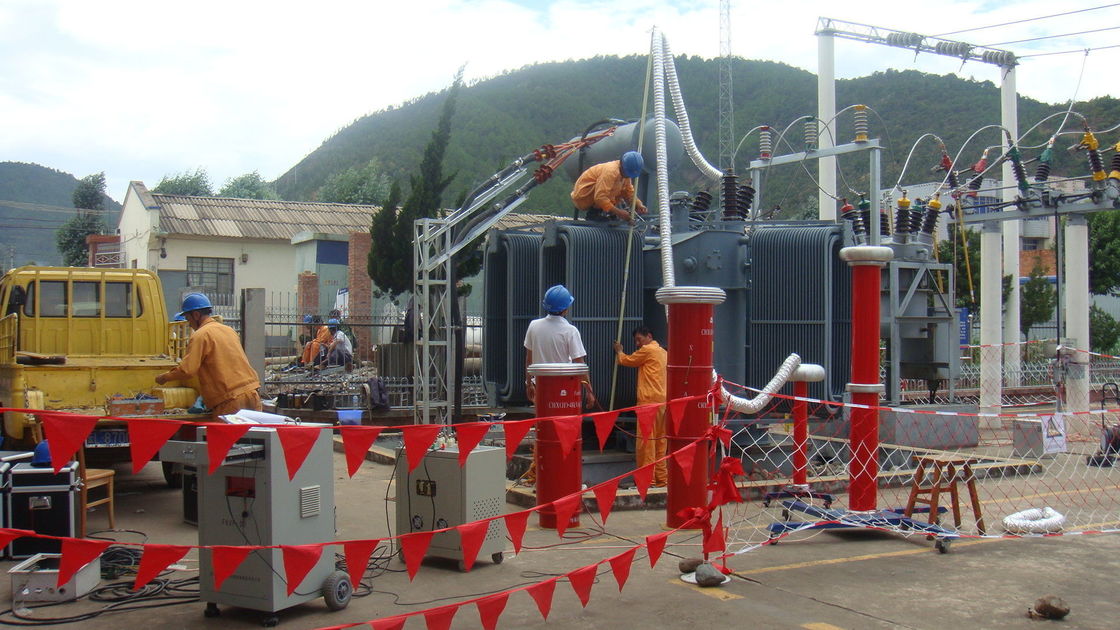

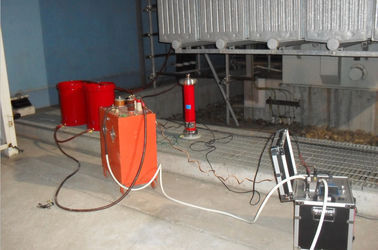

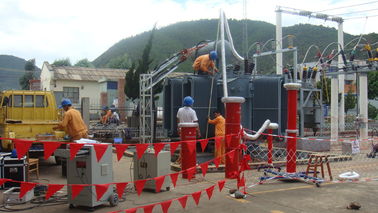

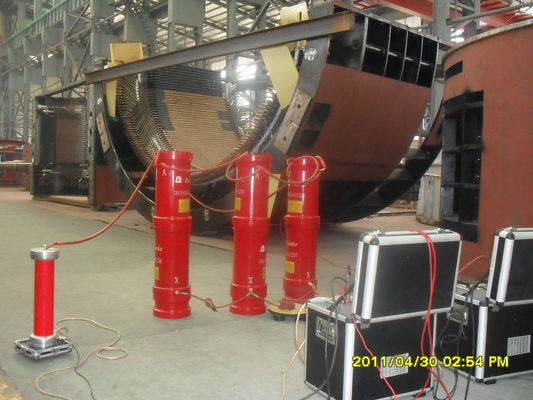

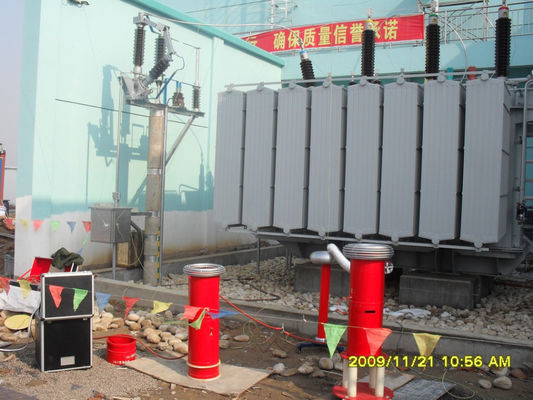

De draagbare Veranderlijke Frequentie Resonant weerstaat de Reeks van de Voltagetest, voor 110KV Powe-de Testreeks van het Hulpkantoor
I. Toepassing:
Dit testsetmodel CHX-216KVA / 216KV is ontworpen voor de distributie van wisselstroomcentrales ter plekke AC weerstaan spanningstest met variabele frequentie resonante circuittechnologie; de testset is gemaakt van voedingsbron met variabele frequentie, excitatietransformator, modulaire en dagtype HV-testinductantie (testreactor) en capacitieve verdeler. Elk stuk is samller en lichter dan veelvoorkomend zwaar testtransformatietype bij het testen van boemer met grote capaciteit.
Door middel van een modulaire testreactor wordt parallel of in serie gebruikt, kan de volgende wisselstroombestendigheidsspanningstest worden uitgevoerd:
Niet meer dan 27KV en 8A voor 10KV-kabel.
Niet meer dan 54KV en 4A voor 35KV-kabel.
N o meer dan 108KV en 2A voor middenspanningscentrales, zoals transformator, CT, PT, Breaker enzovoort.
N o meer dan 200KV en 1A voor 110KV voedingstransformator, GIS, CT en PT.
II. Hoofd onderdelen:
| SN | Naam van componenten | Type en specificatie | Aantal. | Elk gewicht | Elke dimensie |
| 1 | Variabele frequentie vermogen | FKVF-10kW / 380V | 1 stuk | 10kgs | 400 * 350 * 380mm |
| 2 | Excitatie transformator | CQSB (J) -10kVA | 1 stuk | 40kgs | 520 * 350 * 550mm |
| 3 | HV resonante testreactor | CHX (ke) -27kVA / 27kV | 8pieces | 40kgs | D380 * H480mm |
| 4 | Capacitieve scheidingswand | TRF-200kV / 1000pF | 1set | 15 kilo | D150 * H1150mm |
| 5 | Speciale testaccessoires | 1set |
Opmerking: 1. laadcapaciteit kan optioneel zijn bij het testen van de voedingsmotor, generator en transformator onder 45 ~ 65 Hz.
2.Test-reactor kan worden geproduceerd als 18KV, 20KV, 22KV, 40KV, 44KV, 50KV, 54KV, 55KV voor elk stuk volgens verschillende geteste objectomvang of klantvereiste.
III. Test Circuit:
VF: Voedingsbron met variabele frequentie T: Excitation Transformer
L: Testreactor Cx: geteste apparatuur MOA1: bliksemafleider
C1, C2: Spanningsdeler (C1 is hoogspanningsarm, C2 is laagspanningsarm)
IV. Technische data:
V. Accessoires
VI. Optioneel onderdeel
Belasting compensatiecondensator
